Unity 2x4 Port IO 25G ETH

موجود در انبار
دسته بندی
DELL
Dell Spare Parts
ویژگی های کالا
معرفی محصول

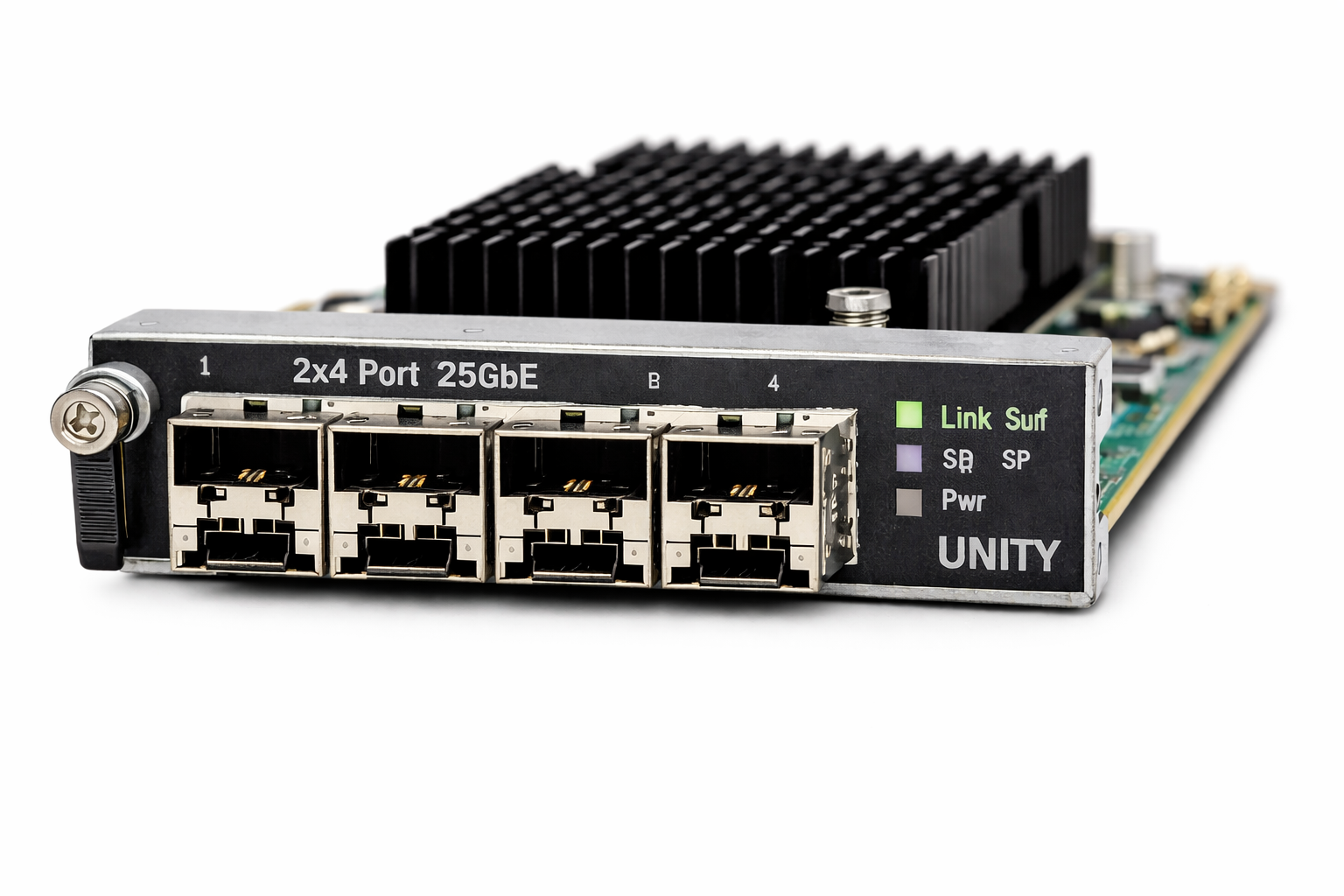

معرفی Unity 2x4 Port IO 25G ETH

ماژول Unity 2x4 Port IO 25G ETH یکی از تجهیزات توسعه ارتباطات Front-End در ذخیره‌سازهای Dell Unity XT است که با ارائه پورت‌های Ethernet پرسرعت 25GbE، امکان اتصال به شبکه‌های سازمانی و زیرساخت‌های مبتنی بر iSCSI و NAS را فراهم می‌کند. این محصول با معماری Optical و پشتیبانی از اتصالات سازگار 10GbE و 25GbE، برای دیتاسنترهایی مناسب است که به پهنای باند بیشتر و طراحی متقارن ارتباطی میان دو Storage Processor نیاز دارند. پیش از خرید، بررسی مدل Unity، نوع ماژول، تعداد قطعات و سازگاری Transceiver اهمیت اساسی دارد.

25GbE Ethernet 4-Port Optical I/O SFP / TwinAx iSCSI & NAS Dell Unity XT
نکات فنی مهم پیش از انتخاب محصول
  • هر ماژول 25GbE Optical دارای چهار پورت Ethernet است.
  • در آرایش دوگانه 2×4، دو ماژول چهارپورتی در دو Storage Processor به کار گرفته می‌شوند و مجموعاً هشت پورت فراهم می‌کنند.
  • از اتصالات Optical و TwinAx سازگار با پلتفرم Unity پشتیبانی می‌شود.
  • سرعت ارتباط به نوع SFP، کابل، پورت سوئیچ و تنظیمات شبکه وابسته است.
  • ماژول‌های متناظر در دو Storage Processor باید از نوع یکسان و در اسلات‌های متناظر نصب شوند.
  • قابلیت تعویض Hot-Swap مربوط به SFP و کابل‌های TwinAx است؛ تعویض خود I/O Module تابع فرایند سرویس سخت‌افزاری Dell است.

معرفی Unity 2x4 Port IO 25G ETH و نقش آن در معماری Unity

Unity 2x4 Port IO 25G ETH یک راهکار توسعه ارتباطات شبکه در خانواده Dell Unity XT است که با استفاده از فناوری 25 Gigabit Ethernet، ظرفیت ارتباطی میان ذخیره‌ساز، سرورها و تجهیزات شبکه را افزایش می‌دهد. این ماژول در دسته Front-End I/O قرار می‌گیرد و برای انتقال ترافیک Ethernet، ارتباطات مبتنی بر iSCSI و دسترسی NAS مورد استفاده قرار می‌گیرد.

ماژول 25GbE Optical چیست؟

25GbE Optical یک رابط شبکه مبتنی بر Ethernet است که از ارتباطات پرسرعت 25 گیگابیت بر ثانیه پشتیبانی می‌کند. در این فناوری، انتقال داده از طریق تجهیزات نوری سازگار یا کابل‌های Direct Attach TwinAx انجام می‌شود.

در زیرساخت‌های ذخیره‌سازی، این نوع اتصال امکان انتقال داده میان Storage Processor و تجهیزات شبکه را با ظرفیت بیشتری نسبت به ارتباطات 10GbE فراهم می‌کند. به همین دلیل، در محیط‌هایی که چندین سرور به‌صورت هم‌زمان به منابع ذخیره‌سازی متصل هستند، استفاده از آن می‌تواند به کاهش محدودیت پهنای باند شبکه کمک کند.

منظور از 2x4 Port در نام محصول چیست؟

عبارت 2x4 Port به آرایش دو ماژول چهارپورتی اشاره دارد. در معماری دوگانه Dell Unity، هر Storage Processor می‌تواند ماژول‌های I/O اختصاصی خود را داشته باشد. برای ایجاد ارتباط متقارن و حفظ افزونگی، ماژول‌های متناظر در SP-A و SP-B باید از نوع یکسان باشند و در اسلات‌های متناظر نصب شوند.

تعریف ساختار 2×4

در آرایش جفتی، هر ماژول چهار پورت 25GbE دارد. بنابراین دو ماژول چهارپورتی در دو Storage Processor، مجموعاً هشت پورت فیزیکی فراهم می‌کنند. این ساختار به معنای وجود هشت پورت روی یک کارت مستقل نیست.

جایگاه I/O Module در معماری ذخیره‌سازی

در معماری Dell Unity XT، دو Storage Processor وظیفه مدیریت عملیات ورودی و خروجی را بر عهده دارند. ماژول‌های I/O با اضافه کردن رابط‌های ارتباطی، امکان توسعه اتصال Front-End را فراهم می‌کنند.

این ماژول در مسیر ارتباطی میان استوریج و شبکه قرار می‌گیرد و به سرورها اجازه می‌دهد از طریق Ethernet به منابع ذخیره‌سازی دسترسی پیدا کنند. در این ساختار، ارتباطات Block از طریق iSCSI و ارتباطات File از طریق پروتکل‌هایی مانند NFS و SMB قابل پیاده‌سازی هستند.

تفاوت I/O Module با کارت 4-Port داخلی Unity

یکی از نکات مهم در انتخاب قطعات Unity، تفاوت میان 4-Port Card و I/O Module است. این دو قطعه با وجود شباهت در تعداد پورت و فناوری Ethernet، از نظر محل نصب و جایگاه سخت‌افزاری یکسان نیستند.

  • 4-Port Card: به‌عنوان کارت توسعه ارتباطی در بخش Embedded Module قرار می‌گیرد.
  • 25GbE Optical I/O Module: در اسلات‌های اختصاصی توسعه I/O در Storage Processor نصب می‌شود و امکان گسترش اتصال شبکه را فراهم می‌کند.

بنابراین هنگام تهیه قطعه جایگزین، صرفاً مشابه بودن تعداد پورت‌ها و سرعت 25GbE کافی نیست؛ نوع قطعه و محل نصب آن نیز باید با سخت‌افزار دستگاه مطابقت داشته باشد.

مشخصات فنی و ویژگی‌های سخت‌افزاری Unity 2x4 Port IO 25G ETH

مشخصات فنی این ماژول نشان می‌دهد که تمرکز اصلی آن بر توسعه ارتباطات Ethernet پرسرعت در لایه Front-End است. جدول زیر مهم‌ترین ویژگی‌های قابل اتکا برای این محصول را نمایش می‌دهد.

جدول مشخصات فنی Unity 2x4 Port IO 25G ETH
مشخصاتتوضیحات
نام محصولUnity 2x4 Port IO 25G ETH
برندDell EMC
نوع قطعهEthernet I/O Module
فناوری شبکه25 Gigabit Ethernet
تعداد پورت هر ماژول4 پورت
آرایش 2×4دو ماژول چهارپورتی در دو Storage Processor؛ مجموعاً 8 پورت
نوع اتصالOptical و TwinAx سازگار
نوع TransceiverSFPهای سازگار با سرعت‌های پشتیبانی‌شده
سرعت ارتباط1Gbps، 10Gbps و 25Gbps بر اساس نوع اتصال و تجهیزات سازگار
پروتکل‌های کاربردیEthernet، iSCSI و NAS
محل نصباسلات‌های توسعه I/O در Storage Processor
سازگاری مستندشدهUnity XT 380/F، 480/F، 680/F و 880/F
قابلیت توسعهافزایش پورت‌های ارتباطی Front-End
شماره قطعه (P/N)در اطلاعات ارسالی مشخص نشده است؛ استعلام شماره قطعه دقیق ضروری است.

پشتیبانی از ارتباط 25Gb Ethernet

مهم‌ترین ویژگی این ماژول، فراهم کردن اتصال Ethernet با سرعت 25Gbps است. در صورت استفاده از Transceiver مناسب، هر پورت می‌تواند با سرعت مورد پشتیبانی خود با تجهیزات شبکه ارتباط برقرار کند.

طبق مستندات سخت‌افزاری Dell، ماژول Optical چهارپورتی 25GbE از اتصالات 10 و 25 گیگابیتی پشتیبانی می‌کند و در راهنمای سخت‌افزاری، سرعت‌های 1، 10 و 25 گیگابیت بر ثانیه برای اتصالات سازگار نیز ذکر شده است.

نوع پورت و اتصالات Optical

این ماژول از رابط‌های Optical و کابل‌های TwinAx فعال یا غیرفعال سازگار پشتیبانی می‌کند. انتخاب نوع اتصال به فاصله میان تجهیزات، نوع سوئیچ، استاندارد Transceiver و معماری کابل‌کشی بستگی دارد.

یکی از مزیت‌های این ساختار، امکان استفاده از ترکیب انواع اتصال سازگار در پورت‌های مختلف ماژول است. با این حال، سازگاری هر Transceiver با Unity و تجهیزات سمت مقابل باید پیش از راه‌اندازی بررسی شود.

معماری دوگانه و نصب متقارن

Dell Unity XT از دو Storage Processor برای فراهم کردن دسترس‌پذیری و مدیریت بار کاری استفاده می‌کند. به همین دلیل، در زمان اضافه کردن I/O Module باید ماژول‌ها به‌صورت جفت نصب شوند؛ یک ماژول در SP-A و ماژول هم‌نوع در SP-B.

علاوه بر یکسان بودن نوع ماژول، اسلات نصب در دو Storage Processor نیز باید متناظر باشد. این موضوع در طراحی مسیرهای ارتباطی و حفظ دسترس‌پذیری هنگام بروز اختلال در یکی از پردازنده‌های ذخیره‌سازی اهمیت دارد.

قابلیت تعویض اتصالات و ملاحظات سرویس

Transceiverهای نوری و کابل‌های TwinAx سازگار این ماژول قابلیت Hot-Swap دارند؛ بنابراین امکان تعویض این تجهیزات ارتباطی بدون نیاز به تعویض خود I/O Module فراهم است.

نکته مهم درباره Hot-Plug

قابلیت Hot-Swap کابل و SFP را نباید با تعویض بدون وقفه خود I/O Module اشتباه گرفت. فرایند تعویض ماژول سخت‌افزاری در Unity XT به دستورالعمل سرویس Dell وابسته است و ممکن است به آماده‌سازی Storage Processor، ورود به حالت Reset and Hold و راه‌اندازی مجدد آن نیاز داشته باشد. این عملیات باید توسط نیروی فنی آشنا با معماری Unity انجام شود.

مزایا و قابلیت‌های کلیدی ماژول 25GbE Unity

ارزش اصلی Unity 2x4 Port IO 25G ETH در افزایش ظرفیت ارتباطی و فراهم کردن گزینه‌های بیشتر برای طراحی شبکه ذخیره‌سازی است. مزایای زیر مهم‌ترین دلایل استفاده از این ماژول در زیرساخت‌های سازمانی هستند.

افزایش پهنای باند ارتباطی

هر پورت 25GbE ظرفیت اسمی بیشتری نسبت به اتصال 10GbE فراهم می‌کند. این ویژگی برای محیط‌هایی که ترافیک زیادی میان سرورها و استوریج جابه‌جا می‌شود، اهمیت دارد.

توسعه ظرفیت اتصال

وجود چهار پورت در هر ماژول، امکان توزیع ارتباطات میان چند میزبان یا سوئیچ را فراهم می‌کند و انعطاف بیشتری در طراحی شبکه ایجاد می‌کند.

پشتیبانی از iSCSI و NAS

امکان استفاده از ارتباطات Block و File از طریق شبکه Ethernet، این ماژول را برای سناریوهای متنوع ذخیره‌سازی سازمانی مناسب می‌کند.

امکان استفاده از اتصالات متنوع

پشتیبانی از SFPهای سازگار و TwinAx فعال یا غیرفعال، انتخاب روش اتصال را بر اساس ساختار شبکه و فاصله تجهیزات امکان‌پذیر می‌کند.

افزایش انعطاف‌پذیری زیرساخت

استفاده از پورت‌های متعدد در دو Storage Processor امکان طراحی مسیرهای ارتباطی متقارن و توزیع بهتر ترافیک را فراهم می‌کند.

آمادگی برای رشد ترافیک شبکه

در سازمان‌هایی که تعداد سرورها، ماشین‌های مجازی یا حجم تبادل داده در حال افزایش است، ظرفیت 25GbE می‌تواند فضای بیشتری برای توسعه ارتباطات فراهم کند.

کاربردهای Unity 2x4 Port IO 25G ETH در زیرساخت‌های سازمانی

این ماژول برای محیط‌هایی مناسب است که ارتباط شبکه‌ای سریع و پایدار با ذخیره‌ساز، بخش مهمی از عملکرد سرویس‌های سازمانی را تشکیل می‌دهد. نوع کاربرد به پروتکل مورد استفاده، طراحی شبکه و ظرفیت پردازشی سیستم وابسته است.

زیرساخت‌های مجازی‌سازی VMware

در محیط‌های مبتنی بر VMware vSphere، ماشین‌های مجازی برای دسترسی به Datastoreهای مبتنی بر iSCSI یا منابع File Storage به ارتباط شبکه‌ای مطمئن نیاز دارند. استفاده از 25GbE می‌تواند ظرفیت ارتباطی میان ESXi Hostها و Dell Unity XT را افزایش دهد.

این موضوع به‌خصوص در محیط‌هایی اهمیت دارد که چندین میزبان به‌صورت هم‌زمان درخواست‌های خواندن و نوشتن را به استوریج ارسال می‌کنند. البته بهره‌مندی از ظرفیت بالاتر به سازگاری کارت شبکه سرور، سوئیچ و تنظیمات Multipathing نیز وابسته است.

پایگاه‌های داده و پردازش‌های پرترافیک

پایگاه‌های داده سازمانی در بسیاری از مواقع با درخواست‌های هم‌زمان و حجم بالای تبادل اطلاعات مواجه هستند. در چنین شرایطی، محدودیت پهنای باند شبکه می‌تواند یکی از عوامل مؤثر بر زمان پاسخ‌گویی باشد.

ماژول 25GbE با افزایش ظرفیت ارتباطی میان سرورها و ذخیره‌ساز، امکان کاهش ازدحام شبکه را فراهم می‌کند؛ به‌ویژه زمانی که محدودیت اصلی زیرساخت در لایه ارتباطی باشد.

زیرساخت‌های NAS و File Storage

سازمان‌هایی که از پروتکل‌هایی مانند NFS و SMB برای دسترسی به فایل‌های اشتراکی استفاده می‌کنند، به ارتباط شبکه‌ای متناسب با حجم درخواست کاربران نیاز دارند.

استفاده از پورت‌های 25GbE می‌تواند برای سرویس‌های فایل پرترافیک، مخازن داده مشترک و محیط‌های سازمانی با تعداد کاربران زیاد مفید باشد.

شبکه‌های مبتنی بر iSCSI

در معماری iSCSI، دسترسی سرورها به LUNهای ذخیره‌سازی از طریق Ethernet انجام می‌شود. استفاده از پورت‌های 25GbE امکان ایجاد ارتباطات سریع‌تر میان Initiator و Target را فراهم می‌کند.

برای دستیابی به عملکرد مناسب، استفاده از Multipathing، طراحی مسیرهای مستقل و جداسازی ترافیک iSCSI از شبکه عمومی توصیه می‌شود. همچنین تنظیمات MTU و Flow Control باید در تمام مسیر ارتباطی هماهنگ باشند.

دیتاسنترهای در حال توسعه

در دیتاسنترهایی که تعداد سرورها و حجم اطلاعات به‌مرور افزایش پیدا می‌کند، ظرفیت شبکه باید متناسب با رشد زیرساخت توسعه یابد. ماژول 25GbE می‌تواند بخشی از این نیاز را از طریق افزایش ظرفیت اتصال Front-End پوشش دهد.

عملکرد شبکه و ملاحظات طراحی ارتباطات 25GbE

استفاده از رابط 25GbE به‌تنهایی تضمین‌کننده افزایش متناسب عملکرد کل استوریج نیست. نتیجه نهایی به هماهنگی تجهیزات شبکه، Storage Processor، سرورها، پروتکل ارتباطی و نوع Workload وابسته است.

شاخص‌های عملکردی اعلام‌شده در مستندات Dell

در راهنمای Dell Unity Best Practices، برای پورت‌های Front-End با سرعت 25GbE، مقادیر حداکثر عملکرد مورد انتظار زیر ارائه شده است. این اعداد به نوع Workload و پروتکل وابسته‌اند و نباید به‌عنوان عملکرد تضمین‌شده هر سیستم در نظر گرفته شوند.

مقادیر حداکثر عملکرد مورد انتظار برای پورت 25GbE
نوع ارتباطحداکثر IOPS مورد انتظار هر پورتحداکثر پهنای باند مورد انتظار
25GbE iSCSI30,000 IOPS1,700 MB/s
25GbE NAS60,000 IOPS2,900 MB/s
تفسیر صحیح اعداد عملکردی

مقادیر بالا حداکثر توان مورد انتظار در شرایط و الگوهای کاری مشخص هستند. Dell تأکید می‌کند که قابلیت یک پورت به معنی تضمین دستیابی کل سیستم به همان مقدار نیست و اضافه کردن پورت‌های بیشتر نیز لزوماً باعث افزایش خطی عملکرد نمی‌شود. نوع درخواست‌ها، اندازه بلوک، الگوی خواندن و نوشتن و سایر اجزای زیرساخت در نتیجه نهایی مؤثر هستند.

اهمیت Multipathing در شبکه iSCSI

Multipathing امکان ایجاد چند مسیر ارتباطی میان سرور و استوریج را فراهم می‌کند. این قابلیت در کنار معماری دوگانه Unity به حفظ دسترسی و توزیع مناسب ارتباطات کمک می‌کند.

در محیط‌های iSCSI، استفاده از نرم‌افزارهای مدیریت مسیر مانند Dell PowerPath یا قابلیت‌های Multipathing سیستم‌عامل و Hypervisor، متناسب با معماری پشتیبانی‌شده، اهمیت دارد.

تفکیک ترافیک شبکه و تنظیمات MTU

برای دستیابی به عملکرد بهتر در iSCSI، Dell توصیه می‌کند ترافیک ذخیره‌سازی از طریق شبکه‌ها و VLANهای مجزا از ترافیک عادی سازمان منتقل شود.

  • استفاده از شبکه یا VLAN اختصاصی برای ترافیک iSCSI.
  • هماهنگی MTU در تمام تجهیزات مسیر ارتباطی.
  • استفاده از Jumbo Frame با MTU برابر 9000 در صورت پشتیبانی تمام تجهیزات.
  • تنظیم Flow Control مطابق توصیه‌های Dell در مسیر iSCSI.
  • طراحی مسیرهای مستقل و متقارن برای دو Storage Processor.
  • بررسی ظرفیت Uplink سوئیچ‌ها برای جلوگیری از Oversubscription.

تفاوت Link Aggregation و Multipathing

Link Aggregation و Multipathing دو مفهوم متفاوت هستند و نباید در طراحی شبکه ذخیره‌سازی به جای یکدیگر استفاده شوند.

Link Aggregation با استفاده از LACP چند لینک Ethernet را در یک ساختار منطقی تجمیع می‌کند. در مقابل، Multipathing چند مسیر مستقل برای دسترسی به منابع ذخیره‌سازی فراهم می‌کند.

محدودیت مهم در iSCSI

مطابق راهنمای Best Practices شرکت Dell، LACP را نمی‌توان روی پورت‌هایی که برای ارتباط iSCSI استفاده می‌شوند فعال کرد. بنابراین طراحی شبکه iSCSI باید با تمرکز بر Multipathing و مسیرهای مستقل انجام شود. استفاده از LACP برای NAS تابع شرایط و محدودیت‌های اختصاصی خود است.

عوامل مؤثر بر عملکرد واقعی

برای ارزیابی عملکرد واقعی ماژول 25GbE باید تمام مسیر ارتباطی بررسی شود. حتی اگر پورت استوریج از سرعت 25GbE پشتیبانی کند، استفاده از کارت شبکه 10GbE در سرور یا سوئیچ دارای محدودیت پهنای باند، مانع بهره‌برداری کامل از ظرفیت لینک خواهد شد.

  • سرعت و قابلیت‌های NIC سرور.
  • پشتیبانی سوئیچ از 25GbE و Transceiver مورد استفاده.
  • نوع کابل‌کشی و فاصله فیزیکی تجهیزات.
  • ظرفیت پردازشی Storage Processor.
  • نوع Storage Pool و Driveهای نصب‌شده.
  • نوع پروتکل، Queue Depth و اندازه درخواست‌های ورودی و خروجی.
  • میزان ترافیک هم‌زمان و نسبت Oversubscription شبکه.

مقایسه Unity 2x4 Port IO 25G ETH با ماژول‌های مشابه

انتخاب ماژول مناسب برای Dell Unity به نوع پروتکل، ظرفیت موردنیاز و معماری شبکه وابسته است. ماژول 25GbE Optical در مقایسه با گزینه‌های 10GbE و Fibre Channel، کاربرد متفاوتی دارد.

مقایسه گزینه‌های ارتباطی در Dell Unity
ویژگی10GbE BaseT I/O25GbE Optical I/O32Gb FC I/O
فناوریEthernetEthernetFibre Channel
سرعت اصلی10Gbps25Gbps32Gbps
نوع اتصالRJ45Optical / TwinAxOptical SFP
کاربرد اصلیEthernet و iSCSIEthernet و iSCSIBlock Storage روی SAN
پروتکل ارتباطیIP / iSCSI / NASIP / iSCSI / NASFibre Channel
مناسب برایشبکه‌های 10GbEشبکه‌های پرسرعت 10/25GbEزیرساخت‌های FC SAN

تفاوت با ماژول‌های 10GbE

مهم‌ترین تفاوت 25GbE و 10GbE در ظرفیت اسمی انتقال داده هر لینک است. اتصال 25GbE در مقایسه با 10GbE، ظرفیت اسمی 2.5 برابری در هر پورت فراهم می‌کند.

اگر شبکه فعلی سازمان بر اساس 10GbE طراحی شده باشد، انتخاب ماژول 25GbE زمانی ارزشمند است که سرورها، سوئیچ‌ها، کابل‌ها و تجهیزات سمت مقابل نیز از سرعت بالاتر پشتیبانی کنند.

برای مقایسه تجهیزات مشابه در خانواده Unity می‌توانید مشخصات ماژول UNITY 2X4 PORT IO 10G ETH را نیز بررسی کنید.

تفاوت با ماژول‌های Fibre Channel

ماژول‌های Fibre Channel برای ارتباط Block Storage در شبکه SAN اختصاصی استفاده می‌شوند، در حالی که Unity 2x4 Port IO 25G ETH بر پایه Ethernet فعالیت می‌کند و از iSCSI و NAS پشتیبانی می‌کند.

بنابراین مقایسه 25GbE و 32Gb FC صرفاً بر اساس عدد سرعت صحیح نیست. نوع Fabric، تجهیزات سمت سرور، پروتکل ارتباطی، معماری SAN و نیازهای عملیاتی باید در انتخاب نهایی لحاظ شوند.

برای بررسی گزینه دیگر این خانواده، مشخصات ماژول UNITY 2X4 PORT IO 32GB FC قابل بررسی است.

تفاوت با راهکارهای 40GbE

25GbE و 40GbE دو استاندارد متفاوت Ethernet هستند. ماژول مورد بررسی برای ارتباطات 25GbE طراحی شده و نباید آن را یک رابط 40GbE یا جایگزین مستقیم آن در نظر گرفت.

انتخاب میان این فناوری‌ها باید بر اساس پورت‌های پشتیبانی‌شده توسط ذخیره‌ساز، قابلیت سوئیچ، نوع Transceiver، هزینه زیرساخت و نیاز واقعی Workload انجام شود. همچنین نمی‌توان بدون بررسی تجهیزات، مصرف انرژی یا هزینه 25GbE را در تمام شرایط کمتر از 40GbE دانست.

سازگاری و نکات مهم پیش از خرید Unity 2x4 Port IO 25G ETH

پیش از تهیه این ماژول، تنها توجه به سرعت 25GbE کافی نیست. مدل دقیق Unity، نوع I/O Module، اسلات نصب، تجهیزات نوری و نسخه Operating Environment باید با مشخصات رسمی Dell تطبیق داده شوند.

بررسی سازگاری با مدل ذخیره‌ساز

در مستندات سخت‌افزاری Dell Unity XT، ماژول 25GbE Optical چهارپورتی در فهرست گزینه‌های I/O مدل‌های زیر قرار گرفته است:

  • Dell Unity XT 380 و 380F
  • Dell Unity XT 480 و 480F
  • Dell Unity XT 680 و 680F
  • Dell Unity XT 880 و 880F

این فهرست به معنی سازگاری خودکار هر قطعه با تمام پیکربندی‌ها نیست. پیش از سفارش باید مدل دقیق دستگاه، نسل سخت‌افزار، شماره قطعه و نسخه Unity OE از طریق Dell Support Matrix بررسی شود.

بررسی تعداد ماژول‌ها و ساختار دوگانه

در معماری دو Storage Processor، نصب ماژول‌های متناظر باید به‌صورت جفت انجام شود. هر دو پردازنده باید ماژول یکسان را در اسلات متناظر داشته باشند.

همچنین هر Storage Processor حداکثر دو اسلات توسعه I/O دارد. انتخاب اسلات باید با توجه به ماژول‌های موجود و اولویت نصب اعلام‌شده توسط Dell انجام شود. اسلات 0 دارای مسیر PCIe شانزده‌لاین و اسلات 1 دارای مسیر هشت‌لاین است.

انتخاب صحیح SFP و کابل شبکه

یکی از موارد مهم هنگام خرید، انتخاب Transceiver و کابل سازگار با ماژول است. استفاده از تجهیزات نامناسب ممکن است باعث عدم برقراری Link یا کاهش سرعت ارتباط شود.

  • سازگاری SFP با سرعت موردنیاز بررسی شود.
  • نوع Optical یا TwinAx بر اساس معماری شبکه انتخاب شود.
  • پشتیبانی سوئیچ از 10GbE و 25GbE بررسی شود.
  • نوع کابل، طول آن و استاندارد Transceiver با مشخصات مورد تأیید Dell مطابقت داشته باشد.
  • در صورت استفاده از اتصالات 25GbE، قابلیت‌های سمت سرور و سوئیچ نیز بررسی شوند.

بررسی Firmware و نسخه Unity OE

نسخه Operating Environment و وضعیت Firmware تجهیزات باید پیش از نصب یا ارتقای ماژول بررسی شود. برخی مشکلات ارتباطی 25GbE در نسخه‌های قدیمی‌تر Unity OE گزارش شده‌اند.

برای نمونه، Dell در مستند پشتیبانی خود درباره برقرار نشدن Link برخی پورت‌های 25GbE متصل به تجهیزات Copper، اصلاح مشکل را در نسخه Unity OE 5.1.0.0.5.394 و نسخه‌های جدیدتر اعلام کرده است. این مسئله مربوط به سناریوی اتصال Copper است و نباید به‌عنوان مشکل عمومی تمام اتصالات Optical تلقی شود.

توجه به روش نصب و تعویض ماژول

اضافه کردن یا تعویض I/O Module باید مطابق دستورالعمل رسمی Dell انجام شود. این فرایند با جابه‌جایی SFP متفاوت است و ممکن است به اقدامات سرویس روی Storage Processor نیاز داشته باشد.

چک‌لیست پیشنهادی پیش از سفارش
  1. مدل دقیق Dell Unity XT و شماره سریال دستگاه را مشخص کنید.
  2. نوع I/O Module فعلی و اسلات‌های خالی را بررسی کنید.
  3. شماره قطعه و تعداد ماژول‌های موردنیاز را تأیید کنید.
  4. سازگاری Transceiver و کابل‌های 25GbE را بررسی کنید.
  5. قابلیت پشتیبانی سوئیچ و NIC سرورها را ارزیابی کنید.
  6. نسخه Unity OE و الزامات نصب را با مستندات Dell تطبیق دهید.
  7. برای نصب و پیکربندی، برنامه اجرایی متناسب با وضعیت عملیاتی سیستم در نظر بگیرید.

اشتباهات رایج هنگام انتخاب کارت IO یونیتی 25 گیگ

  • اشتباه در تشخیص نوع کارت: یکسان دانستن 4-Port Card و I/O Module با وجود تفاوت محل نصب و ساختار سخت‌افزاری.
  • نادیده گرفتن مدل دستگاه: فرض سازگاری ماژول با تمام نسل‌های Unity بدون بررسی Support Matrix.
  • انتخاب SFP نامناسب: خرید Transceiver صرفاً بر اساس سرعت اسمی بدون بررسی استاندارد و سازگاری.
  • نادیده گرفتن شبکه سمت سرور: انتظار دستیابی به 25Gbps در شرایطی که NIC یا سوئیچ از این سرعت پشتیبانی نمی‌کند.
  • اشتباه در نصب جفتی: عدم رعایت تقارن میان SP-A و SP-B.
  • انتظار افزایش قطعی عملکرد: تصور اینکه نصب ماژول به‌تنهایی تمام گلوگاه‌های عملکردی Storage را برطرف می‌کند.

محصولات و خدمات مرتبط با Unity 2x4 Port IO 25G ETH

برای انتخاب دقیق تجهیزات شبکه ذخیره‌سازی، بررسی محصولات هم‌خانواده و خدمات تخصصی مرتبط با Dell Unity می‌تواند به تصمیم‌گیری بهتر کمک کند.

محصولات مرتبط
مقاله تکمیلی

برای شناخت بهتر تأثیر انتخاب تجهیزات شبکه بر عملکرد دیتاسنتر، مطالعه مقاله اهمیت انتخاب صحیح NIC در کارایی شبکه دیتاسنتر می‌تواند مفید باشد.

خدمات تخصصی آکو

جمع‌بندی؛ راهکاری برای توسعه ارتباطات شبکه Dell Unity XT

Unity 2x4 Port IO 25G ETH یک ماژول توسعه شبکه برای ذخیره‌سازهای Dell Unity XT است که با ارائه چهار پورت Optical 25GbE در هر ماژول، امکان افزایش ظرفیت ارتباطی Front-End را فراهم می‌کند. در آرایش جفتی، استفاده از دو ماژول چهارپورتی در دو Storage Processor، مجموعاً هشت پورت ارتباطی در اختیار زیرساخت قرار می‌دهد.

پشتیبانی از iSCSI و NAS، امکان استفاده از اتصالات Optical و TwinAx سازگار و قابلیت بهره‌گیری از سرعت‌های 10 و 25GbE، این محصول را به گزینه‌ای کاربردی برای دیتاسنترهای سازمانی و محیط‌های مجازی‌سازی تبدیل می‌کند.

با این حال، انتخاب صحیح آن به بررسی مدل دقیق Unity، شماره قطعه، نوع اتصال، تجهیزات شبکه و الزامات نصب وابسته است. همچنین افزایش سرعت لینک به‌تنهایی تضمین‌کننده افزایش عملکرد کل سیستم نیست و باید سایر اجزای مسیر ارتباطی نیز متناسب با ظرفیت جدید باشند.

نتیجه نهایی: اگر زیرساخت شما مبتنی بر Dell Unity XT است و به توسعه ارتباطات Ethernet برای iSCSI یا NAS با ظرفیت بالاتر نیاز دارید، ماژول 25GbE Optical می‌تواند گزینه مناسبی باشد؛ مشروط بر اینکه سازگاری سخت‌افزاری و طراحی شبکه پیش از خرید به‌درستی بررسی شود.

سؤالات متداول درباره Unity 2x4 Port IO 25G ETH

Unity 2x4 Port IO 25G ETH چیست؟

این محصول یک ماژول توسعه Ethernet برای ذخیره‌سازهای Dell Unity XT است که با چهار پورت 25GbE در هر ماژول، امکان توسعه ارتباطات شبکه و اتصال میزبان‌ها از طریق iSCSI و NAS را فراهم می‌کند.

عبارت 2x4 Port به چه معناست؟

این عبارت به آرایش دو ماژول چهارپورتی اشاره دارد. در ساختار دوگانه Unity، یک ماژول در SP-A و ماژول هم‌نوع در SP-B نصب می‌شود و در مجموع هشت پورت فراهم می‌گردد.

آیا این ماژول از سرعت 10GbE نیز پشتیبانی می‌کند؟

بله. طبق مستندات Dell، ماژول 25GbE Optical از SFPهای 10Gb نیز پشتیبانی می‌کند. سرعت نهایی به نوع Transceiver و تجهیزات متصل‌شده وابسته است.

این ماژول با کدام مدل‌های Dell Unity سازگار است؟

در راهنمای سخت‌افزاری Dell Unity XT، ماژول 25GbE Optical برای مدل‌های 380/F، 480/F، 680/F و 880/F معرفی شده است. برای تأیید سازگاری قطعه با دستگاه مشخص، باید شماره قطعه، نسل سخت‌افزار و Support Matrix بررسی شود.

آیا Unity 2x4 Port IO 25G ETH از iSCSI و NAS پشتیبانی می‌کند؟

بله. این ماژول برای انتقال ترافیک Ethernet و ارائه ارتباطات iSCSI و NAS در زیرساخت‌های Dell Unity XT استفاده می‌شود.

آیا خود ماژول 25GbE قابلیت Hot-Swap دارد؟

کابل‌های TwinAx و Transceiverهای سازگار قابلیت Hot-Swap دارند؛ اما تعویض خود I/O Module به دستورالعمل سرویس Dell وابسته است و ممکن است به آماده‌سازی و راه‌اندازی مجدد Storage Processor نیاز داشته باشد.

آیا نصب این ماژول باعث افزایش قطعی سرعت استوریج می‌شود؟

نصب ماژول ظرفیت ارتباطی شبکه را افزایش می‌دهد، اما عملکرد واقعی به NIC سرورها، سوئیچ، Transceiver، نوع Workload، Storage Pool و تنظیمات شبکه وابسته است. بنابراین افزایش سرعت لینک الزاماً به معنی افزایش متناسب عملکرد کل سیستم نیست.

برای خرید Unity 2x4 Port IO 25G ETH چه اطلاعاتی لازم است؟

مدل دقیق Unity، شماره قطعه، تعداد ماژول موردنیاز، نوع اتصالات Optical یا TwinAx، سرعت شبکه و مشخصات Transceiver باید بررسی شوند تا قطعه مناسب با پیکربندی دستگاه انتخاب شود.

استعلام قیمت و خرید Unity 2x4 Port IO 25G ETH

برای تهیه ماژول شبکه 25GbE یونیتی، بررسی شماره قطعه، اطمینان از سازگاری با مدل Dell Unity XT و دریافت مشاوره تخصصی در زمینه انتخاب تجهیزات ارتباطی، با کارشناسان آکو در ارتباط باشید. پیش از ثبت سفارش، مشخصات سخت‌افزاری و نیاز شبکه شما بررسی می‌شود تا قطعه متناسب با زیرساخت انتخاب شود.

دریافت مشاوره و استعلام قیمت از آکو

مرتبط
