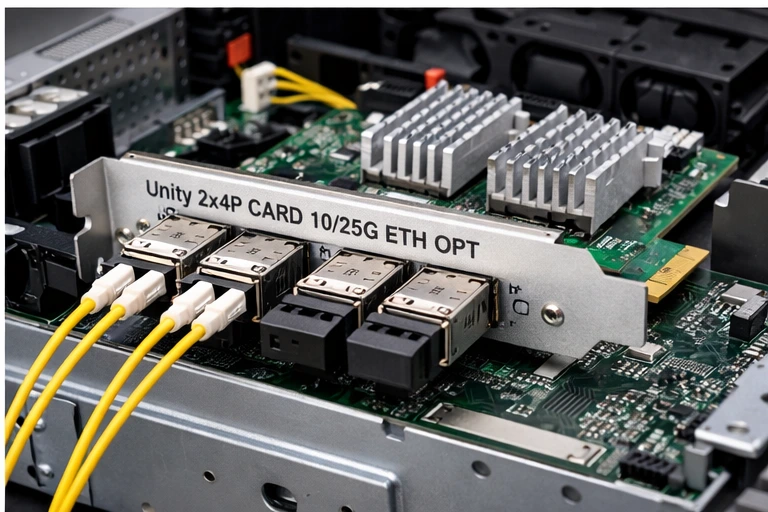

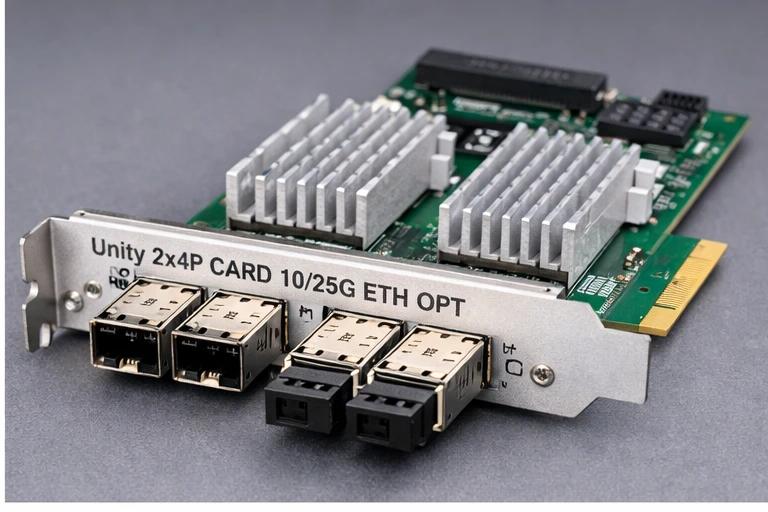

کارت Unity 2x4P Card 10-25G ETH OPT یک ماژول ارتباطی Ethernet از نوع Optical برای زیرساخت ذخیرهسازی Dell Unity XT است که برای تأمین ارتباط پرسرعت میان استوریج، سرورها و شبکه دیتاسنتر به کار میرود. ماژول 4 پورته 25GbE Optical در پلتفرم Unity XT با استفاده از ماژولهای نوری سازگار، از سرعتهای 10 و 25 گیگابیت بر ثانیه پشتیبانی میکند. انتخاب صحیح این قطعه به مدل استوریج، آرایش Storage Processorها، نوع ماژول ارتباطی و تجهیزات سمت شبکه وابسته است.
Unity 2x4P Card 10-25G ETH OPT به خانواده قطعات ارتباطی استوریج Unity تعلق دارد. نقش این قطعه، فراهم کردن مسیر ارتباطی Ethernet با پهنای باند بالا برای انتقال داده میان آرایه ذخیرهسازی و تجهیزات متصل به آن است. در معماریهای سازمانی، انتخاب ماژول I/O مناسب میتواند به تأمین پهنای باند موردنیاز، مدیریت ترافیک ذخیرهسازی و توسعه ارتباطات شبکه کمک کند.
با وجود استفاده از اصطلاح Card در نام محصول، این قطعه را نباید با Network Interface Card عمومی مورد استفاده در سرورها یکسان دانست. ماژول Ethernet در Dell Unity XT برای تأمین ارتباطات سمت میزبان و شبکه در خود آرایه ذخیرهسازی طراحی شده است؛ بنابراین سازگاری آن با مدل استوریج، اسلات مربوطه و معماری Storage Processorها اهمیت دارد.
اگر هدف، ارتقای ارتباطات سمت سرور باشد، باید کارت شبکه متناسب با سرور و سیستمعامل انتخاب شود. اما اگر هدف افزایش ظرفیت ارتباطی Ethernet یا iSCSI در آرایه Unity باشد، بررسی ماژول I/O سازگار با همان آرایه مسیر صحیح انتخاب است.
در زیرساختهای Enterprise، استوریج تنها زمانی میتواند ظرفیت ارتباطی مورد انتظار را ارائه دهد که رابط شبکه، سوئیچ، کابل یا ماژول نوری، میزبان و تنظیمات نرمافزاری با یکدیگر هماهنگ باشند. این کارت در لایه ارتباطی استوریج قرار میگیرد و میتواند بخشی از معماری شبکه ذخیرهسازی مبتنی بر Ethernet و iSCSI باشد.
برای بررسی مدلهای سازگار و جایگاه این قطعه در خانواده محصول، میتوانید صفحه محصولات Dell Unity XT را نیز بررسی کنید.
مزیت اصلی ماژولهای 25GbE Optical در خانواده Unity XT، فراهم کردن ارتباط Ethernet پرسرعت با امکان استفاده از اتصالات سازگار 10Gb و 25Gb است. ارزش عملی این قابلیت به نیاز شبکه، نوع ترافیک و سازگاری تجهیزات متصل بستگی دارد.
پشتیبانی از 10GbE و 25GbE به معنای مذاکره خودکار بین تمام سرعتها در هر شرایطی نیست. در مستندات Unity XT، سرعت ماژول نوری بر اساس SFP مورد استفاده تعیین میشود. همچنین پهنای باند اسمی مجموع پورتها را نباید معادل توان عملیاتی تضمینشده برنامههای کاربردی در نظر گرفت؛ عملکرد واقعی به آرایه، میزبان، سوئیچ، پروتکل و نوع بار کاری وابسته است.
مشخصات زیر بر اساس اطلاعات مدل محصول و مستندات فنی خانواده ماژولهای Ethernet Optical در Dell Unity XT تنظیم شده است. برخی جزئیات، از جمله شماره قطعه دقیق، اقلام داخل بسته و سازگاری نهایی، باید هنگام استعلام با شناسه محصول تأیید شوند.
| مشخصه | توضیحات |
|---|---|
| نام محصول | Unity 2x4P Card 10-25G ETH OPT |
| دسته محصول | ماژول ارتباطی Ethernet برای استوریج Dell Unity |
| نوع ارتباط | Ethernet Optical |
| تعداد پورت ماژول پایه | چهار پورت در ماژول 4-Port 25GbE Optical |
| سرعتهای ارتباطی مستندشده | 10GbE و 25GbE، متناسب با SFP سازگار نصبشده |
| رسانه ارتباطی | SFP نوری سازگار؛ گزینههای TwinAx فعال یا غیرفعال نیز در مستندات خانواده ماژول مطرح شدهاند. |
| کاربرد شبکهای | ترافیک Ethernet و ارتباط بلوکی iSCSI در سمت استوریج |
| تجهیزات سمت مقابل | میزبان یا سوئیچ سازگار با رابط، سرعت و رسانه انتخابشده |
| مدلهای Unity XT مطرحشده در مستندات پلتفرم | 380/F، 480/F، 680/F و 880/F؛ سازگاری نهایی باید برای مدل و شماره قطعه دقیق بررسی شود. |
| الزامات آرایش دوگانه | در پیکربندیهای دو Storage Processor، نوع ماژولها باید مطابق الزامات آرایه و در اسلاتهای متناظر باشد. |
| شماره قطعه و اقلام همراه | نیازمند تطبیق با SKU دقیق محصول و تأیید فروشنده؛ از نام تجاری بهتنهایی نمیتوان محتویات بسته را قطعی دانست. |
تفاوت اصلی این دو سرعت، ظرفیت انتقال داده در هر لینک است. ارتباط 25GbE در مقایسه با 10GbE ظرفیت اسمی بیشتری برای انتقال ترافیک فراهم میکند؛ اما استفاده مؤثر از این ظرفیت به سازگاری سوئیچ، میزبان، ماژولهای اتصال، تنظیمات شبکه و نیاز واقعی بار کاری بستگی دارد.
اگر شبکه فعلی سازمان بر مبنای 10GbE طراحی شده باشد، استفاده از این ماژول بهتنهایی تمام مسیر ارتباطی را به 25GbE تبدیل نمیکند. برای بهرهگیری از سرعت بالاتر، تجهیزات سمت مقابل و رسانه ارتباطی نیز باید با سرعت انتخابشده سازگار باشند.
انتخاب SFP یا کابل مناسب تنها یک موضوع فیزیکی نیست؛ نوع رسانه، سرعت پشتیبانیشده، فاصله ارتباطی، سازگاری با پورت سوئیچ و مشخصات مورد تأیید سازنده اهمیت دارند. برای جلوگیری از ناسازگاری، پیش از سفارش باید نوع دقیق SFP یا TwinAx، طول مسیر و مشخصات تجهیزات دو طرف لینک بررسی شود.
یک SFP با برچسب 25GbE لزوماً برای هر پورت یا هر نسل از استوریج مناسب نیست. فرمفاکتور، نوع رسانه، برد ارتباطی و فهرست سازگاری Dell باید با مدل واقعی ماژول و سوئیچ تطبیق داشته باشد.
در تجهیزات ذخیرهسازی سازمانی، سازگاری ماژول I/O به خانواده محصول، نسل سختافزار، اسلات و آرایش کنترلرها وابسته است. بنابراین، نام Unity یا یکسان بودن سرعت اسمی بهتنهایی برای تأیید سازگاری کافی نیست.
مستندات پلتفرم Dell Unity XT، ماژول 4-Port 25GbE Optical را برای خانوادههای 380/F، 480/F، 680/F و 880/F معرفی میکنند. این موضوع نباید به معنای سازگاری قطعی هر شماره قطعه با تمام نسلها و پیکربندیهای Unity تلقی شود. برای تأیید نهایی، مدل دقیق دستگاه و شناسه ماژول باید با مستندات همان پلتفرم تطبیق داده شوند.
در معماری دوگانه Unity، ماژولهای I/O نصبشده در Storage Processor A و Storage Processor B باید الزامات تطبیق سختافزاری آرایه را رعایت کنند. در پیکربندیهایی که نصب جفتی لازم است، استفاده از ماژولهای همنوع و نصب آنها در موقعیتهای متناظر اهمیت دارد.
از آنجا که عنوان فروش این محصول شامل عبارت 2x4P است، هنگام استعلام باید تعداد واحدهای فیزیکی تحویلی، تعداد پورتها، شماره قطعه و نیاز به تهیه جفت ماژول بهصورت روشن مشخص شود. نباید بدون تأیید SKU فرض کرد که بسته شامل یک ماژول، دو ماژول یا SFPهای موردنیاز است.
برای نصب موفق، سرعت و رسانه پورتهای سوئیچ باید با ماژول نصبشده در استوریج سازگار باشد. همچنین باید درباره نوع کابل، تنظیمات VLAN در صورت نیاز، پیکربندی شبکه IP یا iSCSI و الزامات افزونگی تصمیمگیری شود. این بررسی از انتخاب قطعهای که از نظر نام یا سرعت مناسب به نظر میرسد اما در شبکه واقعی قابل استفاده نیست، جلوگیری میکند.
کاربرد اصلی این ماژول، تأمین ارتباط Ethernet سمت استوریج است. سناریوی مناسب استفاده به معماری ذخیرهسازی و پروتکل ارتباطی سازمان بستگی دارد؛ بنابراین باید میان نیاز به افزایش پهنای باند استوریج و نیاز به ارتقای شبکه عمومی سرور تمایز قائل شد.
این محصول در درجه اول ماژول I/O استوریج Unity است، نه کارت شبکه عمومی برای ارتباط بین نودهای محاسباتی. اگر هدف ایجاد شبکه پرسرعت میان سرورهای HPC، اتصال GPUها یا ارتباط اختصاصی بین نودها باشد، باید کارت شبکه متناسب با سرور و فناوری شبکه موردنیاز انتخاب شود. استفاده از این ماژول باید به نقش تعریفشده آن در آرایه ذخیرهسازی محدود بماند.
انتخاب میان ماژولهای 10GbE Optical، 25GbE Optical، 10GbE Base-T و Fibre Channel باید بر اساس نوع ترافیک، رسانه ارتباطی و تجهیزات موجود انجام شود. این گزینهها از نظر رابط و کاربرد یکسان نیستند و نباید صرفاً بر اساس سرعت اسمی با یکدیگر جایگزین شوند.
| نوع ماژول | رابط و سرعت | سناریوی مناسب | نکته انتخاب |
|---|---|---|---|
| Unity 25GbE Optical با پشتیبانی 10GbE | Ethernet، سرعت 10 یا 25 گیگابیت با SFP سازگار | ارتباط پرسرعت استوریج با شبکه و میزبان | سازگاری SFP، سوئیچ، مدل استوریج و اسلات باید تأیید شود. |
| ماژول 10GbE Optical | Ethernet نوری 10 گیگابیت، متناسب با مدل | شبکههای مبتنی بر 10GbE | برای انتخاب باید مشخصات و شماره قطعه دقیق بررسی شود. |
| ماژول 10GbE Base-T | Ethernet مسی با رابط RJ45 در مدلهای مربوطه | شبکههای سازگار با کابلکشی مسی | نوع پورت و محدودیتهای کابلکشی با گزینه Optical متفاوت است. |
| ماژول Fibre Channel | رابط اختصاصی SAN مبتنی بر Fibre Channel | ارتباط بلوکی از طریق شبکه FC | جایگزین مستقیم ماژول Ethernet نیست؛ پروتکل و زیرساخت باید متناسب باشد. |
اگر شبکه استوریج با محدودیت پهنای باند مواجه است، افزایش سرعت لینک از 10GbE به 25GbE میتواند یکی از گزینههای ارتقا باشد. با این حال، پیش از تصمیمگیری باید مشخص شود که گلوگاه واقعاً در رابط شبکه قرار دارد یا عواملی مانند عملکرد دیسکها، پردازنده استوریج، تأخیر شبکه، تنظیمات میزبان یا محدودیت سوئیچ نقش اصلی را ایفا میکنند.
در مقابل، اگر زیرساخت فعلی به پهنای باند 10GbE نیاز دارد و تجهیزات موجود نیز بر همین اساس طراحی شدهاند، ممکن است استفاده از ماژول 10GbE سازگار از نظر هزینه و نیاز عملیاتی منطقیتر باشد.
برای خرید قطعهای که مستقیماً در ارتباطات استوریج سازمانی نقش دارد، بررسی مشخصات فنی باید پیش از ثبت سفارش انجام شود. چکلیست زیر کمک میکند ریسک انتخاب اشتباه، ناسازگاری سختافزاری و هزینههای اضافی نصب کاهش یابد.
نصب یا تعویض ماژول I/O در استوریج سازمانی باید طبق راهنمای سرویس و رویههای رسمی سازنده انجام شود. قبل از هر تغییر، وضعیت افزونگی، تأثیر احتمالی بر سرویس، نیاز به توقف یا جابهجایی اتصالات و الزامات نگهداری دادهها را بررسی کنید. قابلیت تعویضپذیری SFP یا کابل را نباید با مجاز بودن تعویض ماژول کامل در هر شرایط عملیاتی یکسان دانست.
اگر انتخاب قطعه به بررسی پیکربندی فعلی، توسعه شبکه استوریج یا ارزیابی سازگاری نیاز دارد، استفاده از خدمات ذخیرهسازی سازمانی آکو میتواند در بررسی نیاز فنی، انتخاب قطعه و برنامهریزی زیرساخت کمککننده باشد. همچنین برای بررسی وضعیت قطعه و شرایط پشتیبانی، میتوانید از خدمات گارانتی و پشتیبانی تجهیزات آکو استفاده کنید.
برای مقایسه گزینههای ارتباطی و بررسی زیرساخت شبکه، منابع زیر میتوانند در انتخاب ماژول متناسب با نیاز واقعی استوریج و تجهیزات موجود مفید باشند.
گزینهای برای بررسی در شبکههای مبتنی بر ارتباط نوری 10 گیگابیت؛ سازگاری آن با مدل استوریج باید جداگانه تأیید شود.
برای مقایسه مشخصات یک گزینه 25GbE Optical دیگر در خانواده قطعات Unity و بررسی شماره قطعه و سازگاری.
برای بررسی ظرفیت شبکه، سرعت پورتهای سوئیچ و هماهنگی زیرساخت ارتباطی با نیازهای دیتاسنتر.
این محصول برای ارتباط Ethernet در زیرساخت استوریج Unity به کار میرود. ماژول 4-Port 25GbE Optical در خانواده Unity XT برای ترافیک شبکه و ارتباطات iSCSI سمت میزبان کاربرد دارد. سازگاری آن باید با مدل دقیق استوریج بررسی شود.
ماژول 25GbE Optical در مستندات Unity XT از SFPهای سازگار 10Gb و 25Gb پشتیبانی میکند. سرعت هر پورت به ماژول نصبشده و تجهیزات متصل وابسته است؛ بنابراین سازگاری SFP و سوئیچ باید پیش از نصب تأیید شود.
خیر. این قطعه در نقش ماژول I/O استوریج Unity مطرح است و نباید آن را کارت شبکه عمومی سرور تلقی کرد. سازگاری باید با مدل آرایه ذخیرهسازی و مستندات همان خانواده بررسی شود.
مستندات پلتفرم Unity XT، ماژول 4-Port 25GbE Optical را برای خانوادههای 380/F، 480/F، 680/F و 880/F معرفی میکنند. این فهرست جایگزین بررسی شماره قطعه، نسل دستگاه، اسلات و الزامات پیکربندی نیست.
از عنوان محصول بهتنهایی نمیتوان محتویات بسته را قطعی دانست. هنگام استعلام، وجود یا عدم وجود SFP، کابل، تعداد ماژولهای فیزیکی و اقلام جانبی را بهصورت مشخص تأیید کنید.
افزایش سرعت لینک میتواند ظرفیت ارتباطی را بیشتر کند، اما بهبود عملکرد نهایی تضمینشده نیست. مدل استوریج، نوع بار کاری، تنظیمات میزبان، ظرفیت سوئیچ، تأخیر شبکه و عملکرد سایر اجزا نیز در نتیجه نهایی مؤثر هستند.
برای انتخاب دقیق ماژول ارتباطی Dell Unity، پیش از ثبت سفارش مدل استوریج، شماره قطعه، تعداد ماژولهای موردنیاز، سرعت شبکه و نوع اتصال را مشخص کنید. کارشناسان آکو میتوانند در بررسی مشخصات محصول، استعلام قیمت و ارزیابی سازگاری قطعه با زیرساخت شما راهنمایی ارائه دهند.
