UNITY 3M DAE SAS CBL

موجود در انبار
دسته بندی
DELL
Dell Spare Parts
ویژگی های کالا
معرفی محصول

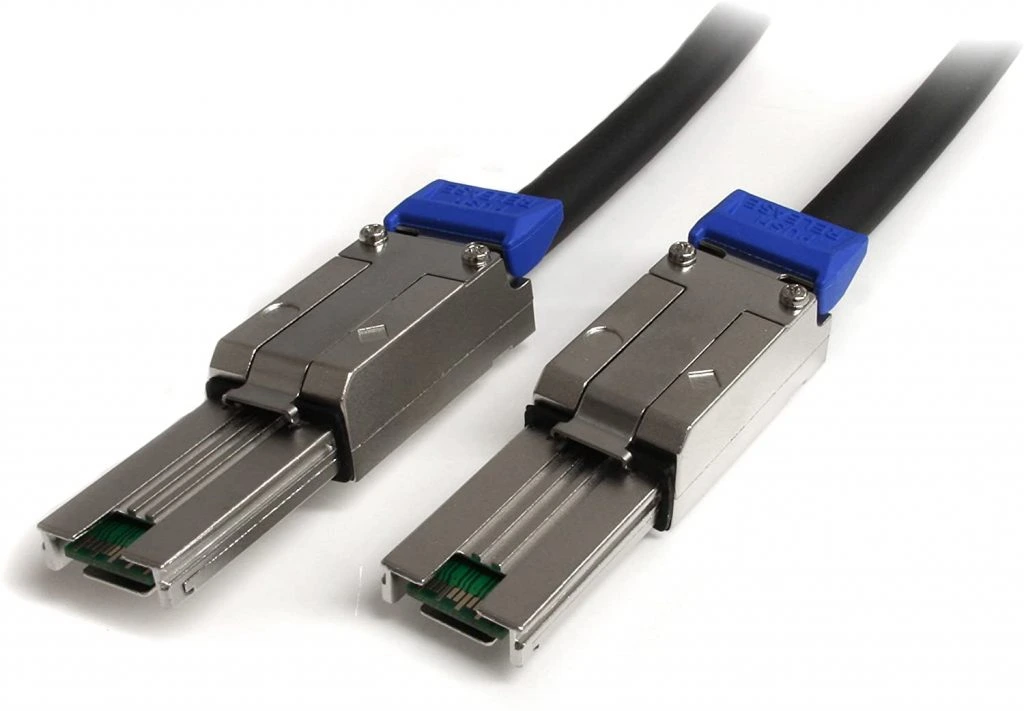

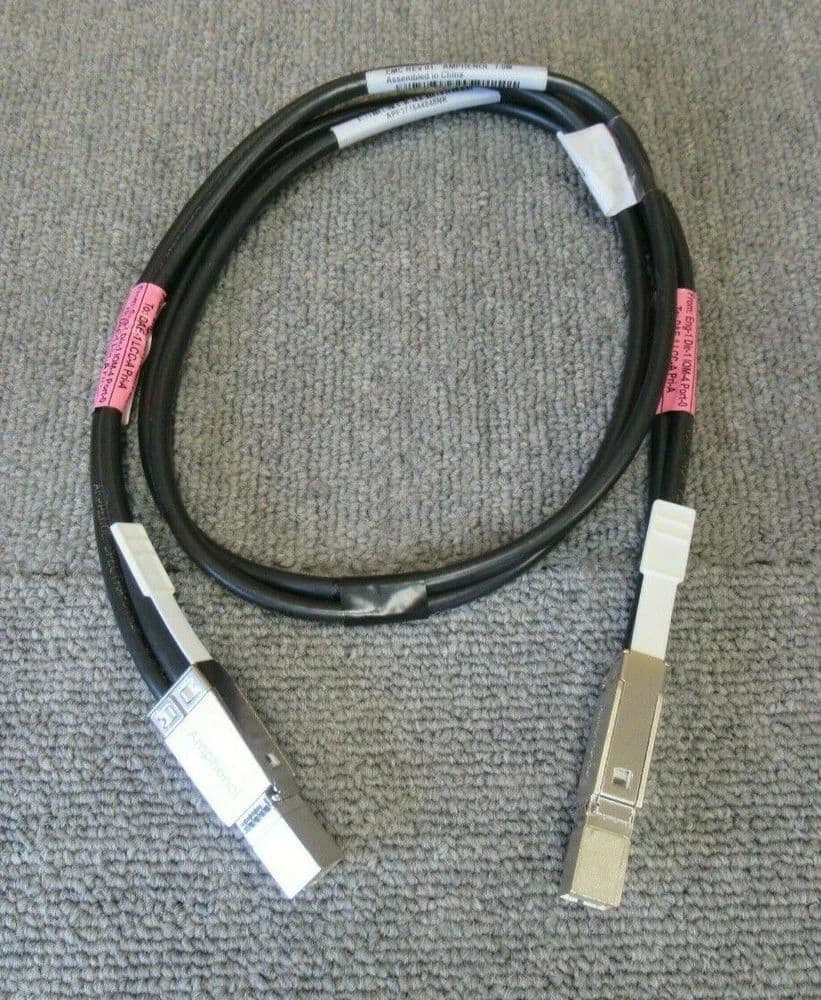

معرفی کابل UNITY 3M DAE SAS CBL

کابل UNITY 3M DAE SAS CBL یک کابل ارتباطی SAS با طول ۳ متر برای اتصال محفظه‌های توسعه دیسک (DAE) به زیرساخت ذخیره‌سازی Dell EMC Unity است. این کابل در مسیر ارتباطی Back-End Storage قرار می‌گیرد و برای اتصال محفظه دیسک به پورت SAS سیستم یا توسعه زنجیره محفظه‌ها، مطابق توپولوژی پشتیبانی‌شده، کاربرد دارد. طول ۳ متری آن در چیدمان‌هایی که تجهیزات با فاصله بیشتری در رک قرار گرفته‌اند مفید است؛ بااین‌حال، سازگاری دقیق کابل باید بر اساس مدل Unity، نوع DAE، کانکتور و شماره قطعه بررسی شود.

نوع: DAE SAS Cable طول: ۳ متر کاربرد: Back-End Storage خانواده: Dell EMC Unity
نکات کلیدی پیش از انتخاب کابل
  • مناسب برای ارتباط SAS میان اجزای سازگار در معماری Dell EMC Unity.
  • طول ۳ متری برای کابل‌کشی کنترل‌شده در رک‌های دیتاسنتری.
  • قابل استفاده در مسیرهای توسعه DAE مطابق راهنمای نصب مدل دستگاه.
  • لزوم بررسی مسیرهای مستقل SPA و SPB برای حفظ افزونگی ارتباطی.
  • ضرورت تطبیق Part Number، نوع کانکتور و توپولوژی قبل از خرید.
  • انتخاب کابل استاندارد به کاهش احتمال اختلالات ناشی از مشکلات اتصال کمک می‌کند.

معرفی تخصصی کابل UNITY 3M DAE SAS و نقش آن در Storage

در سیستم‌های ذخیره‌سازی سازمانی، ارتباط میان کنترلرها و محفظه‌های دیسک یکی از اجزای مهم معماری Back-End محسوب می‌شود. کابل SAS یونیتی در این بخش نقش مسیر ارتباط فیزیکی را بر عهده دارد و کیفیت اتصال آن بر دسترس‌پذیری محفظه‌های توسعه و عملکرد صحیح ارتباط با دیسک‌ها اثرگذار است.

کابل UNITY 3M DAE SAS چیست؟

این محصول یک کابل DAE SAS با طول اسمی ۳ متر است که برای ارتباط میان تجهیزات سازگار خانواده Dell EMC Unity در نظر گرفته می‌شود. DAE مخفف Disk Array Enclosure و به معنای محفظه توسعه دیسک است. چنین محفظه‌ای امکان افزودن درایو به پیکربندی‌های پشتیبانی‌شده Storage را فراهم می‌کند.

در معماری Unity، اتصال SAS می‌تواند میان Disk Processor Enclosure یا پورت‌های توسعه SAS و محفظه DAE برقرار شود. همچنین در توپولوژی‌های مجاز، ارتباط بین دو DAE برای توسعه یک Back-End Bus انجام می‌شود.

تعریف تخصصی DAE SAS Cable

کابل DAE SAS، ارتباط فیزیکی Serial Attached SCSI را میان پورت‌های Back-End سیستم ذخیره‌سازی و محفظه‌های توسعه دیسک یا بین محفظه‌های متوالی برقرار می‌کند. عملکرد صحیح آن به سازگاری کابل، سلامت کانکتورها و رعایت توپولوژی اتصال وابسته است.

نقش کابل در ارتباط DAE با کنترلر Unity

در بسیاری از پیکربندی‌های Dell EMC Unity، محفظه DAE دارای دو ماژول Link Control Card یا LCC است که به مسیرهای مستقل مرتبط با Storage Processor A و Storage Processor B متصل می‌شوند. استفاده صحیح از کابل‌ها به حفظ مسیرهای افزونه کمک می‌کند.

نقص در کابل، اتصال نامطمئن یا جابه‌جایی اشتباه پورت‌ها ممکن است باعث ثبت خطای SAS، کاهش دسترس‌پذیری یک مسیر یا ایجاد اختلال در شناسایی محفظه و درایوها شود. بااین‌حال، وجود مسیرهای افزونه می‌تواند در برخی خرابی‌های منفرد، تداوم دسترسی را حفظ کند.

اهمیت انتخاب کابل سازگار در معماری Enterprise Storage

کابل ارتباطی باید از نظر نوع رابط، طول پشتیبانی‌شده و مشخصات فنی با تجهیزات مقصد مطابقت داشته باشد. این مسئله به‌ویژه در Storageهای سازمانی که میزبان ماشین‌های مجازی، پایگاه‌های داده و سرویس‌های حیاتی هستند اهمیت دارد.

برای بررسی سایر اجزای این معماری می‌توان به خانواده محصولات Dell Unity XT مراجعه کرد. البته سازگاری این کابل با هر مدل مشخص از این خانواده باید مستقل بررسی شود.

ویژگی‌ها و مزایای فنی کابل UNITY 3M DAE SAS CBL

ارزش فنی این کابل در فراهم کردن اتصال مناسب برای یک مسیر SAS سازگار، تأمین طول موردنیاز و کمک به اجرای اصول صحیح کابل‌کشی Back-End است. مزایای واقعی آن به شرایط نصب و تطبیق با تجهیزات بستگی دارد.

رابط SAS برای ارتباط Back-End

کابل برای انتقال سیگنال‌های SAS در مسیرهای اتصال محفظه‌های دیسک کاربرد دارد. در سیستم‌های Unity پشتیبانی‌شده، این مسیر بخشی از ارتباط پرسرعت میان Storage Processor و تجهیزات توسعه دیسک است.

طول ۳ متری برای چیدمان انعطاف‌پذیر

طول سه متر امکان عبور کابل از مسیرهای مدیریت کابل رک و اتصال تجهیزاتی با فاصله بیشتر را فراهم می‌کند. مناسب بودن این طول باید بر اساس مسیر واقعی کابل و محدودیت‌های سازنده بررسی شود.

کمک به کاهش مشکلات ارتباطی

انتخاب کابل سازگار، سالم و دارای اتصال محکم، احتمال خطاهای ناشی از مشکلات فیزیکی کابل‌کشی را کاهش می‌دهد. این مزیت به‌معنای حذف تمام خطاهای SAS یا تضمین عملکرد بدون وقفه نیست.

قابل استفاده در زیرساخت‌های 24/7

کابل مناسب می‌تواند در تجهیزات ذخیره‌سازی با بهره‌برداری مداوم استفاده شود؛ مشروط بر اینکه مشخصات قطعه، شرایط محیطی و الزامات نصب با مستندات سیستم مطابقت داشته باشد.

پشتیبانی از طراحی مسیرهای افزونه

استفاده از کابل‌های سازگار در مسیرهای مجزای SAS به اجرای توپولوژی افزونه کمک می‌کند. افزونگی واقعی به تعداد و نحوه اتصال کابل‌ها، LCCها و پورت‌های Storage وابسته است.

مدیریت بهتر کابل‌کشی رک

انتخاب طول متناسب، برچسب‌گذاری صحیح و رعایت شعاع خم کابل، سرویس‌پذیری زیرساخت را بهبود می‌دهد و احتمال جداشدن اشتباهی کابل هنگام تعمیرات را کاهش می‌دهد.

مشخصات فنی کابل UNITY 3M DAE SAS

مشخصات اصلی قابل استخراج از عنوان محصول شامل نوع DAE SAS، طول سه متر و ارتباط آن با خانواده Unity است. برای تعیین شماره قطعه دقیق، نسخه کانکتور و فهرست مدل‌های سازگار باید اطلاعات درج‌شده روی کابل و مستندات رسمی تجهیز بررسی شود.

جدول مشخصات فنی محصول
مشخصهتوضیحات
نام محصولUNITY 3M DAE SAS CBL
خانواده تجهیزاتDell EMC Unity
دسته محصولکابل ارتباطی Storage / DAE SAS Cable
طول کابل۳ متر
پروتکل ارتباطیSerial Attached SCSI (SAS)
کاربرد اصلیاتصال Back-End DAE در توپولوژی‌های پشتیبانی‌شده
محیط استفادهسیستم‌های ذخیره‌سازی سازمانی و رک‌های دیتاسنتری
نرخ ارتباطوابسته به نسل رابط SAS، پورت و پیکربندی سیستم؛ در معماری‌های رایج Unity از Back-End SAS با نرخ 12Gb/s در هر Lane استفاده می‌شود.
نوع کانکتورنیازمند تطبیق با شماره قطعه و پورت دستگاه؛ در مستندات نصب Unity از Mini-SAS HD برای اتصال DAE استفاده شده است.
Part Numberدر اطلاعات ورودی محصول اعلام نشده و باید پیش از سفارش تأیید شود.
سازگاری دقیقوابسته به مدل Unity، نسل DAE، رابط فیزیکی و مستندات پشتیبانی
نکته درباره سرعت SAS

نرخ 12Gb/s به مشخصات یک Lane در رابط SAS مربوط است و نباید آن را بدون بررسی تعداد Laneها و شرایط سیستم، معادل سرعت مؤثر کل کابل یا Performance استوریج در نظر گرفت. عملکرد نهایی به کنترلر، تعداد دیسک‌ها، توپولوژی Back-End و بار کاری وابسته است.

تفاوت کابل DAE SAS با کابل‌های SAS عمومی

تفاوت اصلی الزاماً در برتری ذاتی کیفیت یا سرعت نیست؛ بلکه در تطبیق مشخصات فیزیکی و الکتریکی، کانکتورها، طول مجاز و الزامات پشتیبانی سیستم قرار دارد. یک کابل SAS عمومی ممکن است از نظر ظاهری مشابه باشد، اما لزوماً برای اتصال موردنظر در Dell EMC Unity تأیید نشده باشد.

تأثیر کیفیت کابل بر Performance و Stability

خرابی یا اتصال نامناسب کابل ممکن است باعث افزایش خطاهای ارتباطی، تلاش مجدد برای انتقال یا کاهش دسترس‌پذیری مسیر شود. در مقابل، کابل سازگار و سالم به حفظ شرایط ارتباطی مورد انتظار کمک می‌کند؛ بدون آنکه به‌تنهایی باعث افزایش IOPS یا ظرفیت ذخیره‌سازی شود.

برای آشنایی با دیگر عوامل مؤثر بر عملکرد Storage، مقاله عوامل مؤثر بر Storage Latency اطلاعات تکمیلی ارائه می‌کند.

کاربردهای کابل UNITY 3M DAE SAS در زیرساخت‌های سازمانی

کاربرد این کابل به زیرساخت‌هایی محدود می‌شود که از رابط SAS سازگار برای ارتباط با محفظه‌های توسعه دیسک استفاده می‌کنند. نوع صنعت به‌تنهایی معیار انتخاب نیست؛ پیکربندی فنی و معماری Storage تعیین‌کننده است.

اتصال محفظه توسعه دیسک به سیستم Unity

یکی از کاربردهای اصلی، اتصال DAE به پورت Back-End سیستم ذخیره‌سازی در آرایش پشتیبانی‌شده است. این ارتباط برای شناسایی و استفاده از دیسک‌های موجود در محفظه توسعه ضروری است.

در صورت استفاده از محفظه‌های توسعه سازگار، مانند برخی مدل‌های محفظه توسعه Unity 3U DAE، تطبیق کابل با نسل رابط و مشخصات مدل اهمیت دارد.

توسعه ظرفیت در رک‌های دیتاسنتری

در سناریوهایی که افزودن DAE جدید لازم است، کابل‌کشی SAS بخشی از فرایند توسعه فیزیکی Storage محسوب می‌شود. طول ۳ متر ممکن است برای برخی مسیرهای رک مناسب باشد، اما نباید صرفاً به دلیل بلندتر بودن نسبت به کابل کوتاه‌تر انتخاب شود.

زیرساخت‌های حساس و سرویس‌های سازمانی

مراکز داده سازمانی، بانک‌ها، شرکت‌های خدمات مالی و مجموعه‌های دارای سرویس‌های حیاتی، در صورت استفاده از Unity سازگار، می‌توانند این نوع کابل را در معماری خود به کار بگیرند. اهمیت اصلی در چنین محیط‌هایی، طراحی صحیح افزونگی، مانیتورینگ خطا و امکان سرویس‌پذیری است.

نمونه سناریوهای عملیاتی
  • توسعه Storage: اتصال محفظه DAE اضافی مطابق نقشه کابل‌کشی سازنده.
  • نگهداری تجهیزات: جایگزینی کابل معیوب با قطعه هم‌مشخصات و سازگار.
  • بازآرایی رک: انتخاب طول مناسب در محدوده مجاز برای مدیریت بهتر مسیر ارتباطی.
  • بازیابی مسیر ارتباطی: بررسی و رفع ایراد کابل در یکی از مسیرهای Back-End تحت فرایند پشتیبانی کنترل‌شده.

نحوه اتصال کابل SAS و نکات مهم نصب در Dell EMC Unity

نصب صحیح کابل DAE تنها به قرار دادن کانکتور در پورت محدود نمی‌شود. محل اتصال، ترتیب محفظه‌ها، برچسب مسیرهای SAS و ارتباط هر Storage Processor با LCC متناظر باید مطابق راهنمای نصب مدل دستگاه تعیین شود.

شناخت پورت‌های SAS و ماژول‌های LCC

در معماری متداول Unity، ماژول‌های LCC محفظه توسعه دارای پورت‌های A و B هستند. پورت A معمولاً برای اتصال ورودی از سیستم یا DAE قبلی و پورت B برای توسعه به DAE بعدی استفاده می‌شود. مسیرهای سمت A و B باید طبق توپولوژی تأییدشده حفظ شوند.

رعایت افزونگی ارتباطی در Back-End

استفاده از دو مسیر مجزا در معماری دارای SPA و SPB اهمیت دارد. اتصال صحیح مسیرها می‌تواند مانع از تبدیل خرابی یک کابل به قطع کامل دسترسی به محفظه شود. البته نتیجه نهایی به وضعیت سایر اجزای افزونه و سلامت سیستم وابسته است.

مراحل پیشنهادی بررسی و نصب
  1. مدل دقیق Storage، نوع DAE و شماره قطعه کابل را شناسایی کنید.
  2. توپولوژی Back-End Bus و پورت‌های مربوط به SPA و SPB را از مستندات دستگاه بررسی کنید.
  3. مناسب بودن طول سه متر و مسیر عبور کابل در رک را کنترل کنید.
  4. با رعایت دستورالعمل سرویس سازنده، کابل را به پورت صحیح متصل و برچسب‌گذاری کنید.
  5. پس از نصب، سلامت مسیرها و وضعیت DAE و LCC را در ابزار مدیریتی Storage بررسی کنید.
هشدار هنگام تعویض کابل در سیستم فعال

جدا کردن کابل SAS از یک Storage فعال بدون بررسی وضعیت مسیر جایگزین ممکن است دسترس‌پذیری دیسک‌ها یا سرویس‌ها را تحت تأثیر قرار دهد. پیش از انجام عملیات، وضعیت سلامت سیستم، مستندات تعویض قطعه و دستورالعمل‌های پشتیبانی سازنده بررسی شوند.

برای طراحی، توسعه یا عیب‌یابی معماری ذخیره‌سازی، استفاده از خدمات ذخیره‌سازی سازمانی آکو می‌تواند به بررسی فنی توپولوژی و الزامات پیاده‌سازی کمک کند.

مقایسه کابل UNITY 3M DAE SAS با مدل‌های مشابه

در انتخاب کابل DAE، طول کابل یکی از معیارهای مهم است؛ اما سازگاری کانکتورها و پشتیبانی رسمی از ترکیب تجهیزات اولویت بالاتری دارد. مدل‌های ۲، ۳ و ۵ متری می‌توانند برای فاصله‌های متفاوت در رک مطرح باشند.

مقایسه کابل‌های DAE SAS از نظر طول و کاربرد
ویژگیUNITY 2M DAE SASUNITY 3M DAE SASUNITY 5M DAE SAS
طول اسمی۲ متر۳ متر۵ متر
کاربردمسیرهای کوتاه‌ترمسیرهای متوسطمسیرهای طولانی‌تر
مدیریت کابلکابل اضافی کمتر در فواصل کوتاهانعطاف بیشتر برای چیدمان متوسطنیاز بیشتر به مدیریت طول اضافه
سازگارینیازمند تأیید Part Numberنیازمند تأیید Part Numberنیازمند تأیید Part Number
ملاک انتخابفاصله و مسیر کوتاه‌ترفاصله و مسیر متوسطفاصله و مسیر طولانی‌تر در محدوده مجاز

برای بررسی گزینه‌های دیگر، صفحات کابل UNITY 2M DAE SAS و کابل UNITY 5M DAE SAS در دسترس هستند. تفاوت طول به‌تنهایی نشان‌دهنده تفاوت کارایی نیست و انتخاب نهایی باید با تأیید سازگاری انجام شود.

مقایسه کابل سازگار با نمونه‌های Third-Party

یک کابل Third-Party لزوماً کیفیت پایین‌تری ندارد؛ بااین‌حال، استفاده از آن بدون بررسی مشخصات و تأیید پشتیبانی می‌تواند ریسک ناسازگاری یا دشواری در فرایند عیب‌یابی را افزایش دهد.

برای زیرساخت‌هایی که تحت قرارداد پشتیبانی سازنده هستند، تطبیق شماره قطعه و شرایط پشتیبانی اهمیت ویژه‌ای دارد. کابل جایگزین باید از نظر الزامات اتصال، عملکرد و شرایط سرویس ارزیابی شود.

راهنمای انتخاب و نکات مهم قبل از خرید کابل UNITY 3M DAE SAS

خرید این کابل زمانی مناسب است که نیاز واقعی به طول سه متر وجود داشته باشد و مشخصات قطعه با پیکربندی دستگاه تطبیق داده شده باشد. تنها شباهت نام محصول یا شکل ظاهری کانکتور برای تصمیم‌گیری کافی نیست.

بررسی مدل Storage و شماره قطعه

قبل از سفارش، مدل دقیق Dell EMC Unity، نوع محفظه DAE و Part Number کابل فعلی یا کابل موردنیاز را مشخص کنید. عنوان UNITY 3M DAE SAS CBL به‌تنهایی برای تأیید سازگاری با تمام مدل‌های Unity کافی نیست.

انتخاب طول متناسب با مسیر واقعی کابل

فاصله مستقیم بین دو دستگاه با طول موردنیاز کابل برابر نیست. مسیر عبور از Cable Manager، محل قرارگیری پورت‌ها، فضای لازم برای سرویس تجهیزات و شعاع خم مجاز باید در اندازه‌گیری لحاظ شوند.

بررسی اصالت، سلامت و شرایط پشتیبانی

وضعیت فیزیکی کابل، سلامت کانکتورها، اطلاعات شناسایی قطعه و شرایط تأمین باید بررسی شوند. در صورت خرید برای جایگزینی یک کابل معیوب، ثبت شماره قطعه قبلی و وضعیت خطاهای سیستم به انتخاب دقیق‌تر کمک می‌کند.

چک‌لیست فنی پیش از استعلام
  • مدل دقیق Storage و نسل سخت‌افزاری آن مشخص باشد.
  • مدل و تعداد محفظه‌های DAE معلوم باشد.
  • شماره قطعه کابل قبلی یا موردنیاز تأیید شود.
  • نوع و جهت کانکتورها با پورت‌های مقصد مطابقت داشته باشد.
  • طول سه متر برای مسیر کابل‌کشی مناسب و مجاز باشد.
  • تعداد کابل موردنیاز برای حفظ مسیرهای افزونه تعیین شود.
  • شرایط تأمین، اصالت و پشتیبانی قطعه مشخص شود.

در صورت نیاز به بررسی قطعات جایگزین یا سرویس تجهیزات، اطلاعات خدمات گارانتی و پشتیبانی تجهیزات آکو می‌تواند در فرایند تصمیم‌گیری و برنامه‌ریزی نگهداری مفید باشد.

جمع‌بندی؛ کابل SAS سه متری برای اتصال سازگار در Unity

UNITY 3M DAE SAS CBL برای سناریوهایی قابل بررسی است که ارتباط SAS سازگار در زیرساخت Dell EMC Unity و طول کابل سه متر موردنیاز باشد. این کابل در اتصال Back-End محفظه‌های توسعه دیسک نقش دارد و انتخاب صحیح آن می‌تواند به حفظ سلامت مسیرهای ارتباطی و کاهش مشکلات ناشی از کابل‌کشی نامناسب کمک کند.

معیار اصلی خرید، صرفاً نام Unity یا طول کابل نیست؛ تطبیق Part Number، نوع کانکتور، توپولوژی SAS و مدل دستگاه باید پیش از سفارش نهایی انجام شود.

مطالب و محصولات مرتبط

مقاله آموزشی مرتبط

تفاوت SAN، NAS و DAS در ذخیره‌سازی داده

آشنایی با معماری‌های اصلی اتصال و ذخیره‌سازی داده در زیرساخت‌های سازمانی.

سوالات متداول درباره کابل UNITY 3M DAE SAS CBL

کابل UNITY 3M DAE SAS CBL چه کاربردی دارد؟

این کابل برای ایجاد ارتباط SAS در مسیرهای Back-End سازگار با Dell EMC Unity، از جمله اتصال محفظه توسعه دیسک به سیستم ذخیره‌سازی یا توسعه ارتباط میان محفظه‌ها در توپولوژی مجاز، به کار می‌رود.

آیا کابل UNITY 3M DAE SAS با تمام مدل‌های Unity سازگار است؟

خیر، سازگاری با تمام مدل‌ها را نمی‌توان صرفاً از عنوان کابل نتیجه گرفت. مدل Storage، نوع DAE، شماره قطعه کابل و الزامات اتصال باید بررسی شوند.

تفاوت کابل SAS سه متری با مدل دو و پنج متری چیست؟

تفاوت مشخص این مدل‌ها طول اسمی آن‌هاست. طول مناسب باید بر اساس فاصله تجهیزات، مسیر کابل‌کشی و محدودیت‌های اعلام‌شده برای سیستم انتخاب شود. طول بیشتر لزوماً عملکرد بهتر یا ضعیف‌تر را ثابت نمی‌کند.

آیا استفاده از کابل SAS استاندارد باعث افزایش سرعت Storage می‌شود؟

کابل سازگار و سالم به حفظ ارتباط در شرایط مورد انتظار کمک می‌کند، اما به‌تنهایی سرعت اسمی رابط یا IOPS سیستم را افزایش نمی‌دهد. عملکرد نهایی به معماری Back-End، کنترلرها، دیسک‌ها و نوع بار کاری بستگی دارد.

آیا برای اتصال DAE به Unity به دو کابل SAS نیاز است؟

در توپولوژی‌های متداول افزونه Unity، دو مسیر مرتبط با SPA و SPB استفاده می‌شود. تعداد دقیق کابل‌ها و نحوه اتصال به نوع DAE، پیکربندی Back-End و راهنمای نصب مدل بستگی دارد.

برای خرید کابل UNITY 3M DAE SAS چه اطلاعاتی باید ارائه شود؟

مدل دقیق Storage، نوع محفظه DAE، شماره قطعه موردنیاز، تعداد کابل و اطلاعات مسیر اتصال از مهم‌ترین موارد هستند. ارائه تصویر برچسب یا کانکتور کابل فعلی نیز می‌تواند به بررسی سازگاری کمک کند.

استعلام قیمت و خرید کابل UNITY 3M DAE SAS CBL

برای دریافت مشاوره تخصصی، بررسی سازگاری کابل با تجهیزات Dell EMC Unity، استعلام قیمت و شرایط تأمین، با کارشناسان آکو در ارتباط باشید. ارائه مدل دقیق Storage و شماره قطعه موردنیاز، فرایند بررسی و انتخاب را دقیق‌تر می‌کند.
