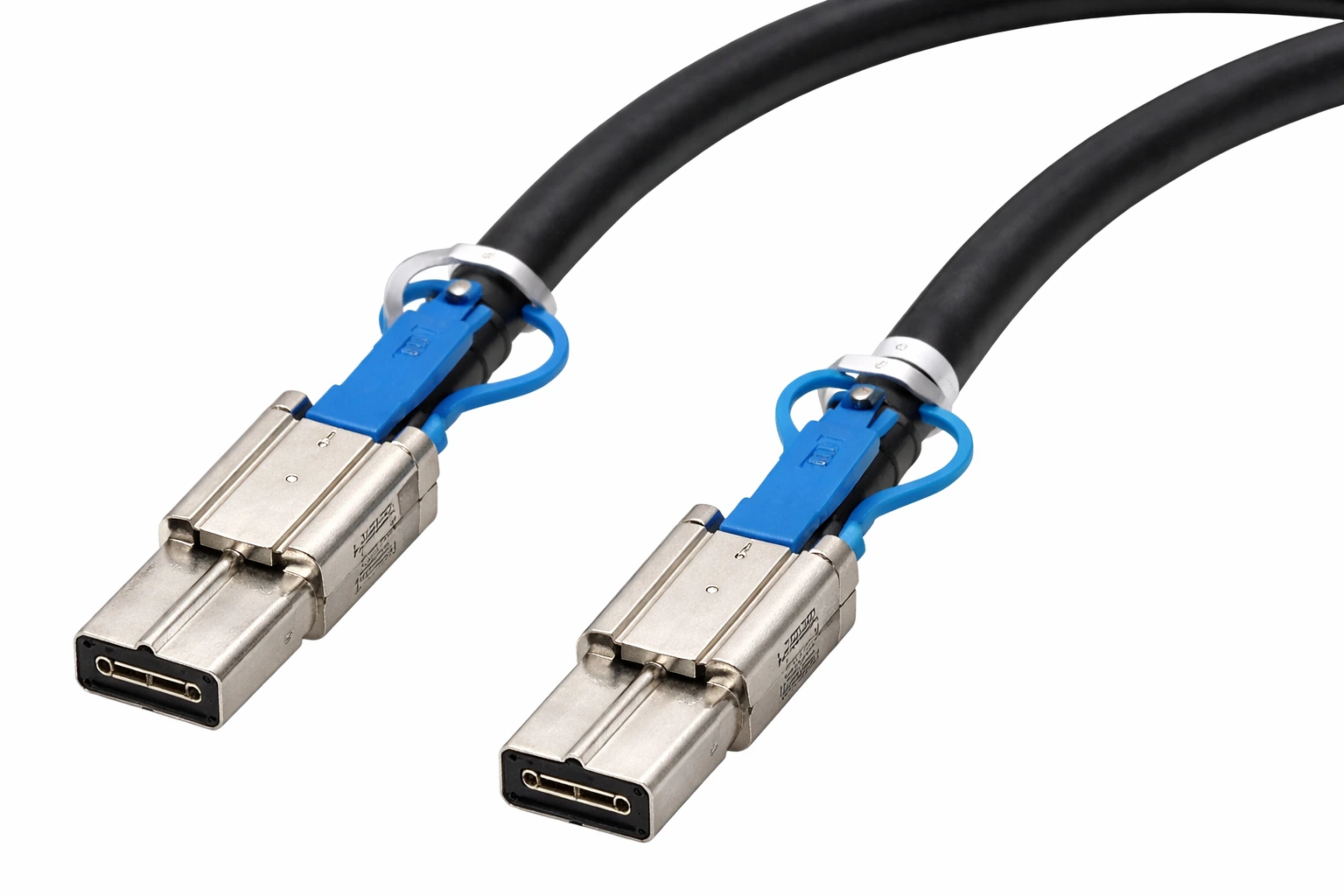

کابل UNITY 2M DAE SAS CBL یک کابل ارتباطی SAS با طول ۲ متر برای اتصال محفظههای توسعه دیسک (Disk Array Enclosure) در زیرساختهای ذخیرهسازی Dell EMC Unity است. این کابل در ایجاد ارتباط بین بخش پردازشی ذخیرهساز و محفظههای توسعه، یا در توپولوژیهای پشتیبانیشده بین محفظههای DAE، نقش دارد. طول دو متری آن برای کابلکشی درون رک و برخی چیدمانهای نزدیک مناسب است؛ بااینحال، انتخاب نهایی باید بر اساس مدل دقیق Unity، نوع پورت، مسیر Back-end و شناسه قطعه تأیید شود.
کابل UNITY 2M DAE SAS یک کابل ارتباطی مبتنی بر فناوری Serial Attached SCSI است که برای انتقال داده و فرمانهای ذخیرهسازی در مسیر Back-end سیستمهای سازگار Dell EMC Unity کاربرد دارد. این کابل بخشی از ارتباط فیزیکی میان محفظههای دیسک و اجزای کنترلکننده ذخیرهساز محسوب میشود.
برخلاف کابلهای شبکه Ethernet یا اتصالات میزبان Fibre Channel، کابل SAS موردبحث برای ارتباط داخلی زیرساخت توسعه دیسک به کار میرود. بنابراین نمیتوان آن را بهعنوان جایگزینی برای کابلهای ارتباط سرور با Storage در نظر گرفت.
Disk Array Enclosure یا DAE محفظهای برای نگهداری درایوهای ذخیرهسازی است که از طریق اتصالات SAS به بخش Back-end سیستم متصل میشود. این محفظه معمولاً از ماژولهای ارتباطی LCC برای اتصال و مدیریت مسیرهای SAS استفاده میکند.
در بسیاری از پیکربندیهای Unity، ارتباط بین Storage Processor (SP) در محفظه اصلی DPE و محفظه توسعه DAE از طریق پورتهای SAS برقرار میشود. کابل متناسب با دستگاه، مسیر انتقال داده و فرمانها را میان این اجزا فراهم میکند.
در پیکربندیهای دارای چند DAE، ممکن است محفظههای توسعه بهصورت زنجیرهای نیز به یکدیگر متصل شوند. در چنین شرایطی، انتخاب کابل باید با توپولوژی Back-end Bus و دستورالعمل نصب همان مدل هماهنگ باشد.
ارتباط SAS یکی از مسیرهای ضروری برای دسترسی کنترلکننده به درایوهای محفظه توسعه است. اختلال در این مسیر میتواند باعث ثبت خطاهای ارتباطی، کاهش دسترسپذیری بخشی از دیسکها، افت عملکرد یا فعالشدن مسیر جایگزین شود.
کابل مناسب به کاهش احتمال مشکلات ناشی از ناسازگاری مکانیکی، اتصال نامطمئن یا کیفیت نامناسب کابلکشی کمک میکند. البته سلامت دادهها و High Availability تنها به کابل وابسته نیستند و به معماری افزونه، وضعیت سختافزار و پیکربندی صحیح سیستم نیز بستگی دارند.
ارزش این کابل در ایجاد اتصال فیزیکی متناسب با معماری Dell EMC Unity است. مزایای عملیاتی آن زمانی به دست میآیند که کابل از نظر مشخصات الکتریکی، کانکتور، طول و سازگاری با تجهیزات تأیید شده باشد.
فراهمکردن مسیر ارتباطی بین محفظه توسعه و زیرساخت Back-end ذخیرهساز. نرخ واقعی ارتباط به نسل SAS و قابلیت پورتهای متصل وابسته است.
طول ۲ متری امکان اتصال تجهیزات نزدیک را فراهم میکند و در صورت رعایت شعاع خمش و مسیرگذاری صحیح، به مدیریت بهتر کابلها کمک میکند.
کابل تأییدشده برای پیکربندی موردنظر میتواند از مشکلات ناشی از ناسازگاری کابلهای متفرقه جلوگیری کند. تطبیق Part Number ضروری است.
اتصال صحیح کابل در کنار پورتها و مسیرهای سالم، احتمال بروز خطاهای فیزیکی لینک و قطعیهای ناشی از اتصال نامناسب را کاهش میدهد.
در پروژههای افزایش ظرفیت که نیازمند اتصال DAE هستند، کابل SAS سازگار یکی از اجزای ضروری پیادهسازی مسیر ارتباطی است.
برای جایگزینی کابل آسیبدیده، تأمین قطعه یدکی و حفظ آمادگی عملیاتی تجهیزات ذخیرهسازی قابل استفاده است؛ مشروط به تطبیق مشخصات.
کابل SAS بهتنهایی موجب افزایش سرعت Storage نمیشود. وظیفه اصلی آن فراهمکردن مسیر فیزیکی مناسب برای عملکرد لینک است. پهنای باند، تأخیر و کارایی نهایی به کنترلکننده، پورت SAS، محفظه DAE، درایوها و بار کاری بستگی دارند.
مشخصات پایه این محصول شامل نوع اتصال SAS، طول دو متر و کاربرد در ارتباطات DAE سیستمهای Unity است. بااینحال، برای تعیین سرعت نامی، نوع دقیق کانکتور، شناسه سفارش و مدلهای پشتیبانیشده باید مشخصات SKU یا Part Number نسخه عرضهشده بررسی شود.
| مشخصه | توضیحات |
|---|---|
| نام محصول | UNITY 2M DAE SAS CBL |
| خانواده محصول | Dell EMC Unity Storage Accessories |
| نوع تجهیز | کابل ارتباطی توسعه محفظه دیسک |
| پروتکل ارتباطی | SAS - Serial Attached SCSI |
| طول کابل | ۲ متر |
| کاربرد اصلی | برقراری ارتباط SAS بین DPE و DAE یا بین محفظههای DAE در توپولوژیهای پشتیبانیشده |
| رابط فیزیکی | در پیکربندیهای مستند Unity از Mini-SAS HD استفاده میشود؛ نوع دقیق دو سر کابل باید با شناسه قطعه کنترل شود. |
| سرعت لینک | وابسته به نسل SAS و مشخصات پورتهای دستگاه؛ بدون تأیید SKU مقدار قطعی اعلام نمیشود. |
| سازگاری | مدلها و محفظههای Dell EMC Unity که این نوع کابل را طبق مستندات پشتیبانی میکنند |
| محیط استفاده | رک تجهیزات ذخیرهسازی و دیتاسنترهای سازمانی |
| Part Number | نیازمند تأیید از روی برچسب قطعه یا اطلاعات سفارش |
| شرایط بستهبندی و تعداد | تککابل یا بسته کابل بر اساس SKU سفارش؛ تعداد باید پیش از خرید مشخص شود. |
استفاده از نام Unity در عنوان محصول بهتنهایی برای تأیید سازگاری با تمام نسلها و مدلهای این خانواده کافی نیست. معماری Back-end، مدل DAE و رابط فیزیکی ممکن است در پیکربندیهای مختلف متفاوت باشد.
برای انتخاب صحیح باید مدل دقیق Storage، شناسه محفظه توسعه، نوع SAS Expansion Port و Part Number کابل بررسی شوند. همچنین در برخی مدلهای Unity، ماژولهای توسعه SAS اختیاری هستند و پشتیبانی از آنها به مدل دستگاه وابسته است.
وجود کانکتور مشابه در دو کابل به معنی سازگاری قطعی آنها نیست. پیش از سفارش یا جایگزینی قطعه، تطابق کابل با دستورالعمل رسمی کابلکشی مدل Storage و نوع DAE را تأیید کنید.
معماری Unity برای ارتباط با درایوهای محفظههای توسعه از مسیرهای SAS Back-end استفاده میکند. نحوه اتصال به تعداد محفظهها، شماره Back-end Bus، نوع پورت و طراحی افزونگی بستگی دارد.
در ساختارهای دارای Disk Processor Enclosure، پورتهای SAS مرتبط با Storage Processor میتوانند به پورتهای LCC محفظه توسعه متصل شوند. در الگوهای مستند Dell، سمت A سیستم به سمت A محفظه و سمت B به سمت B آن متصل میشود.
برای نمونه، در برخی توپولوژیها، پورت SAS پردازشگر SP A به LCC A و پورت متناظر SP B به LCC B متصل میشود. شماره پورت و مسیر دقیق باید از نقشه کابلکشی مدل موردنظر استخراج شود.
در سیستمهایی که توسعه زنجیرهای محفظهها را پشتیبانی میکنند، کابل SAS میتواند بین DAE موجود و DAE جدید استفاده شود. معمولاً اتصال از پورت توسعه محفظه قبلی به پورت ورودی محفظه بعدی و با حفظ تفکیک مسیرهای A و B انجام میشود.
در چنین سناریوهایی، علاوه بر طول کابل باید محدودیتهای تعداد Enclosure، ساختار Bus و قواعد توسعه دستگاه بررسی شوند. انتخاب کابل دو متری زمانی منطقی است که فاصله فیزیکی با مسیر واقعی کابلکشی سازگار باشد.
پایداری ارتباط ذخیرهساز تنها با استفاده از یک کابل تأمین نمیشود. در پیکربندیهایی که از دو مسیر SAS پشتیبانی میکنند، کابلکشی صحیح هر دو سمت A و B برای حفظ افزونگی اهمیت دارد.
در صورت بروز مشکل در یکی از مسیرها، رفتار سیستم به طراحی سختافزار و سلامت مسیر جایگزین وابسته است. بنابراین کابل استاندارد یکی از عناصر حفظ دسترسپذیری است، اما جایگزین معماری افزونه یا سیاستهای حفاظت داده نیست.
این کابل در پروژههایی کاربرد دارد که اتصال فیزیکی صحیح بین تجهیزات Unity و محفظههای توسعه دیسک ضروری است. مهمترین سناریوهای استفاده عبارتاند از:
اتصال DAE جدید در پیکربندیهای پشتیبانیشده بهمنظور افزایش تعداد درایوهای قابل استفاده در سیستم.
تعویض کابل دارای آسیب فیزیکی یا اختلال ارتباطی، پس از بررسی لاگها و تأیید علت مشکل توسط تیم فنی.
استفاده از کابل با طول مناسب هنگام تغییر چیدمان تجهیزات، مشروط به رعایت الزامات کابلکشی سازنده.
نگهداری کابل سازگار بهعنوان Spare Part برای تسریع روند رفع خرابی در زیرساختهای حساس.
در دیتاسنترهایی که تداوم سرویس اهمیت بالایی دارد، استفاده از کابل صحیح همراه با مستندسازی مسیرهای SAS، کنترل سلامت لینکها و برنامه نگهداری میتواند به کاهش ریسک توقف ناخواسته کمک کند.
تفاوت مهم کابلهای SAS با طولهای مختلف، فاصله قابل پوشش و تناسب آنها با چیدمان فیزیکی تجهیزات است. بلندتر بودن کابل لزوماً به معنی عملکرد بهتر یا سازگاری بیشتر نیست.
| گزینه | طول | سناریوی انتخاب | نکته فنی |
|---|---|---|---|
| UNITY 2M DAE SAS CBL | ۲ متر | تجهیزات نزدیک و مسیرهای کوتاهتر داخل رک | انتخاب مناسب در صورت کافیبودن طول و تأیید سازگاری |
| UNITY 3M DAE SAS CBL | ۳ متر | مسیر کابلکشی بلندتر در چیدمانهای سازگار | نیازمند بررسی SKU و محدودیت طول مجاز |
| UNITY 5M DAE SAS CBL | ۵ متر | فاصله بیشتر بین تجهیزات در سناریوهای مجاز | استفاده منوط به پشتیبانی مدل Storage و Enclosure |
| کابل SAS عمومی | متغیر | تجهیزاتی که مشخصات کابل عمومی را پشتیبانی میکنند | شباهت ظاهری کانکتور، تضمینکننده سازگاری با Unity نیست |
مزیت اصلی انتخاب کابل تأییدشده برای Unity، اطمینان بیشتر نسبت به تطابق آن با الزامات سختافزاری پیکربندی موردنظر است. این موضوع بهویژه در محیطهای Enterprise اهمیت دارد که خطای ارتباطی میتواند روی سرویسهای سازمانی اثر بگذارد.
بااینحال، نمیتوان بدون آزمون یا مستندات معتبر ادعا کرد هر کابل دارای برچسب Unity الزاماً از تمام کابلهای SAS عمومی سریعتر یا پایدارتر است. معیار اصلی باید انطباق واقعی با مشخصات و الزامات سازنده باشد.
اگر فاصله دو تجهیز با درنظرگرفتن مسیر عبور کابل، شعاع خمش، فضای پشت رک و حاشیه لازم برای سرویس تجهیزات در محدوده دو متر قرار گیرد، نسخه دو متری میتواند انتخاب مناسبی باشد. کابل بیش از حد بلند نیز ممکن است مدیریت پشت رک را دشوارتر کند.
انتخاب صحیح کابل نیازمند بررسی چند عامل فنی است. در پروژههای سازمانی، صرف مطابقت نام محصول یا طول کابل برای نهاییکردن سفارش کافی نیست.
عنوان UNITY 2M DAE SAS CBL اطلاعات پایهای درباره کاربرد و طول محصول ارائه میدهد، اما ممکن است برای تعیین دقیق شناسه سفارش یا محتویات بسته کافی نباشد. برای جلوگیری از سفارش اشتباه، بهتر است تصویر برچسب کابل موجود، Part Number و مدل دستگاه در اختیار تأمینکننده قرار گیرد.
سلامت ظاهری کانکتورها، نبود شکستگی یا فشار غیرعادی روی بدنه کابل، تطابق نوع رابط و سالمبودن مکانیزم قفل باید بررسی شود. همچنین لازم است کابل هنگام نصب بدون کشش بیش از حد یا خمشدگی شدید در مسیر خود قرار گیرد.
برای بررسی امکان توسعه محفظههای دیسک، طراحی مسیرهای SAS و انتخاب تجهیزات مرتبط، میتوان از خدمات ذخیرهسازی سازمانی آکو استفاده کرد. در سناریوهای تعویض قطعه و بررسی اختلالات سختافزاری نیز خدمات گارانتی و پشتیبانی تجهیزات آکو مرتبط است.
حتی استفاده از کابل مناسب نیز در صورت اتصال اشتباه یا رعایتنکردن دستورالعمل نصب میتواند به بروز خطاهای ارتباطی منجر شود. مهمترین مواردی که باید کنترل شوند عبارتاند از:
کابل SAS را در سیستم عملیاتی بدون بررسی وضعیت افزونگی و دستورالعمل Service مربوط به همان مدل جدا نکنید. قطع مسیر نامناسب ممکن است دسترسی به برخی درایوها را مختل کند. تعویض باید بر اساس رویه پشتیبانی و برنامه تغییرات زیرساخت انجام شود.
در زمان توسعه ظرفیت یا جایگزینی قطعات Unity، بررسی کابلهای دارای طول متفاوت و تجهیزات مرتبط با SAS Expansion میتواند به انتخاب دقیقتر کمک کند. برای مشاهده سایر قطعات این برند نیز مجموعه قطعات یدکی Dell در دسترس است.
نسخه سه متری برای بررسی در چیدمانهایی که مسیر کابلکشی طولانیتری دارند؛ با الزام تأیید سازگاری.
گزینهای با طول پنج متر برای سناریوهای نیازمند فاصله بیشتر، در صورت پشتیبانی تجهیزات و توپولوژی اتصال.
محفظه دیسک مرتبط با توسعه ظرفیت خانواده Unity که هنگام طراحی تجهیزات و کابلکشی باید مشخصات آن بررسی شود.
قطعه مرتبط با توسعه پورتهای SAS در پیکربندیهای پشتیبانیشده؛ استفاده از آن به مدل Unity و الزامات سختافزاری وابسته است.
قرارگرفتن تجهیزات در یک خانواده محصول به معنی سازگاری خودکار همه مدلها با یکدیگر نیست. پیش از سفارش کابل، محفظه DAE یا ماژول توسعه، تطبیق دقیق قطعات الزامی است.
کابل UNITY 2M DAE SAS CBL برای ایجاد ارتباط SAS در مسیر توسعه محفظههای دیسک سازگار با Dell EMC Unity کاربرد دارد. مهمترین ویژگی آن، طول دو متری و نقش آن در اتصال اجزای Back-end ذخیرهساز است.
این کابل برای پروژههای توسعه ظرفیت، تعویض کابل آسیبدیده و تأمین قطعه یدکی میتواند انتخاب مناسبی باشد؛ به شرط آنکه مدل دقیق دستگاه، رابط فیزیکی، طول مجاز و Part Number تأیید شوند.
این کابل برای ایجاد اتصال SAS در مسیر ارتباطی محفظههای توسعه DAE در پیکربندیهای سازگار Dell EMC Unity استفاده میشود. مسیر اتصال میتواند بسته به توپولوژی، بین DPE و DAE یا بین محفظههای توسعه باشد.
خیر. سازگاری باید بر اساس مدل دقیق Storage، نسل سختافزار، نوع DAE، رابط SAS و Part Number کابل تأیید شود. مشابهبودن عنوان محصول به معنی پشتیبانی تمام مدلها نیست.
تفاوت مشخص این محصولات در طول کابل است. نسخه دو متری برای مسیرهای کوتاهتر و مدلهای سه و پنج متری برای فاصلههای بیشتر قابل بررسی هستند. انتخاب هر طول به محدودیتهای پشتیبانیشده توسط سیستم و نیاز فیزیکی رک بستگی دارد.
تنها در صورتی که سازگاری فنی آن با پیکربندی دستگاه و الزامات سازنده تأیید شده باشد. تطابق شکل کانکتور بهتنهایی برای اطمینان از عملکرد صحیح کافی نیست.
کابل بهتنهایی سرعت ذخیرهساز را افزایش نمیدهد. نقش آن فراهمکردن مسیر ارتباطی متناسب با مشخصات سختافزاری است. نرخ واقعی انتقال به نسل SAS، کنترلکننده و پورتهای تجهیزات متصل وابسته خواهد بود.
بهتر است مدل Unity، نوع محفظه DAE، Part Number کابل قبلی، تعداد کابل موردنیاز و طول مسیر کابلکشی مشخص باشند. این اطلاعات به بررسی سازگاری و استعلام دقیقتر کمک میکنند.
