Unity 2X4 Port Card 10GbE OPT P-N:BBNM-406

موجود در انبار
دسته بندی
DELL
Dell Spare Parts
ویژگی های کالا
معرفی محصول

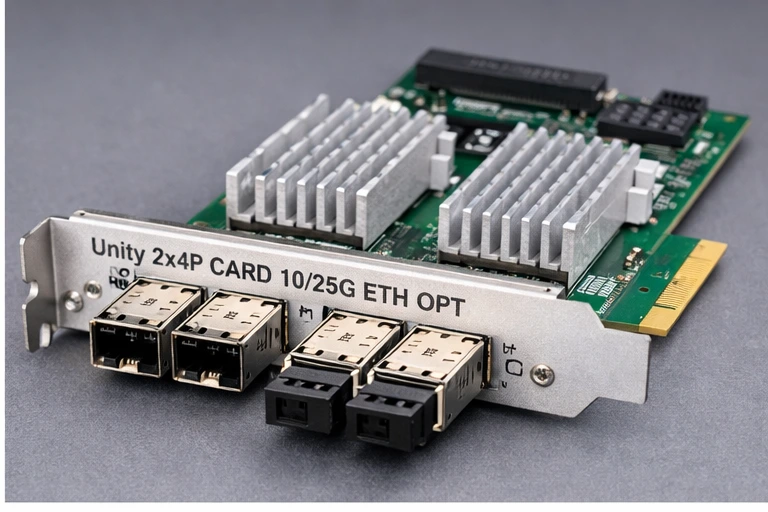

معرفی کوتاه کارت ارتباطی Dell Unity 10GbE Optical

کارت Unity 2X4 Port Card 10GbE OPT با شناسه سفارش Dell 406-BBNM (در عنوان این صفحه: BBNM-406) برای توسعه اتصال اترنت ۱۰ گیگابیتی در استوریج‌های سازگار خانواده Dell EMC Unity مطرح است. این ماژول برای اتصال میزبان‌ها و سرویس‌های فایل یا iSCSI به شبکه اترنت کاربرد دارد؛ اما انتخاب آن باید با مدل دقیق دستگاه، نسخه نرم‌افزار، نوع ماژول‌های موجود، ترنسیور و آرایش دو Storage Processor تطبیق داده شود.

رابط: 10GbE Optical پورت: ۴ عدد در هر ماژول کاربرد: IP / iSCSI شناسه Dell: 406-BBNM
نکات کلیدی پیش از انتخاب
  • هر ماژول نوری چهار پورت اترنت 10GbE دارد؛ عبارت 2×4 را نباید به معنای هشت پورت روی یک برد تفسیر کرد.
  • در معماری دوکنترلره Unity، چیدمان ماژول‌های I/O روی دو Storage Processor باید با الزامات همان مدل هماهنگ باشد.
  • رابط 10GbE برای ترافیک IP و iSCSI است و جایگزین مستقیم پورت Fibre Channel محسوب نمی‌شود.
  • به‌کارگیری SFP+ نوری یا کابل TwinAx، بسته به ماژول و اقلام تأییدشده، نیاز به بررسی دارد.
  • افزایش تعداد پورت‌ها به‌تنهایی تضمین‌کننده کاهش تأخیر یا رشد کارایی Storage نیست؛ مسیر انتهابه‌انتها نیز مهم است.

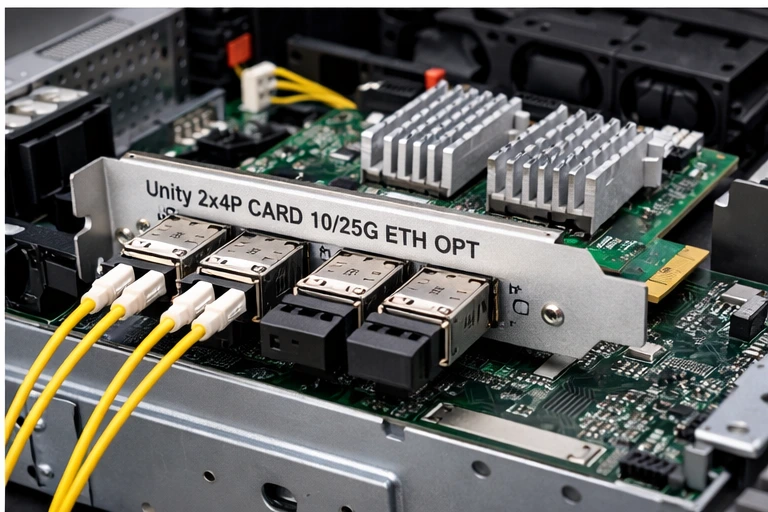

معرفی Unity 2X4 Port Card 10GbE OPT و نقش آن در شبکه ذخیره‌سازی

این محصول یک ماژول I/O سمت جلوی استوریج (Front-end) برای اتصال Ethernet است؛ یعنی مسیر ارتباطی میان سیستم ذخیره‌سازی Dell Unity و سوئیچ‌های شبکه، سرورها یا سرویس‌های مبتنی بر IP را فراهم می‌کند. در محیط‌هایی که ظرفیت لینک‌های موجود برای درخواست‌های هم‌زمان کافی نیست، افزودن پورت‌های مورد تأیید می‌تواند بخشی از گلوگاه ارتباطی را برطرف کند؛ البته تنها در صورتی که محدودیت اصلی در شبکه باشد، نه دیسک‌ها، کنترلرها یا میزبان‌ها.

اتصال نوری 10GbE برای ترافیک فایل و بلاک

طبق معماری ماژول‌های چهارپورتی 10GbE Optical در خانواده Unity، پورت‌ها امکان انتقال ترافیک IP برای سرویس‌های فایل و iSCSI برای دسترسی بلاک را فراهم می‌کنند. اتصال نوری به کمک ترنسیور مناسب می‌تواند برای فاصله‌های متداول دیتاسنتری و کاهش حساسیت به تداخل الکترومغناطیسی مفید باشد. بااین‌حال، برد ارتباط، نوع فیبر، طول موج و سازگاری SFP+ به تجهیزات دو سر لینک وابسته است؛ نوع نوری بودن به‌خودی‌خود تأخیر پایین‌تر از تمام گزینه‌های مسی را تضمین نمی‌کند.

عبارت 2×4 Port به چه معناست؟

در نام سفارش Unity 2X4 Port Card، عبارت 2×4 به آرایش دو مجموعه چهارپورتی در سیستم دوکنترلره اشاره دارد. هر I/O Module چهار پورت ۱۰ گیگابیتی دارد و در استقرار متقارن معمولاً ماژول متناظر برای هر یک از کنترلرهای SP A و SP B در نظر گرفته می‌شود. پیش از خرید باید تعداد بردهای موجود در بسته یا پیش‌فاکتور، شماره قطعه روی لیبل و اسلات‌های آزاد تأیید شود؛ نام تجاری محصول به‌تنهایی برای تعیین محتویات بسته کافی نیست.

تعریف کوتاه: Front-end I/O Module

ماژول ارتباطی نصب‌شونده در Storage Processor که دسترسی شبکه یا میزبان به سرویس‌های ذخیره‌سازی را برقرار می‌کند؛ برخلاف ماژول‌های Back-end که برای اتصال محفظه‌های دیسک به کار می‌روند.

مزیت‌های فنی و عملیاتی کارت شبکه Unity 10GbE Optical

مزیت اصلی این کارت، توسعه ظرفیت اتصال اترنت در زیرساخت سازگار Unity است. اثر واقعی آن بر کارایی با تعداد لینک‌های فعال، نوع بار کاری، پیکربندی VLAN، سوئیچ‌ها و روش Multipathing یا تجمیع لینک تعیین می‌شود.

افزایش ظرفیت اتصال به شبکه

چهار رابط 10GbE روی هر ماژول گزینه‌های بیشتری برای اتصال میزبان‌ها، شبکه فایل و مسیرهای iSCSI فراهم می‌کند. سرعت اسمی هر پورت ۱۰ گیگابیت‌برثانیه است؛ جمع ظرفیت پورت‌ها به معنای سرعت یک اتصال منفرد نیست.

امکان طراحی مسیرهای افزونه

توزیع اتصال‌ها میان دو Storage Processor و سوئیچ‌های مجزا، در صورت طراحی و تنظیم درست، به کاهش نقاط تک‌خرابی کمک می‌کند. این مزیت به معماری افزونگی سامانه و میزبان وابسته است.

انعطاف در سرویس‌های فایل و iSCSI

ماژول چهارپورتی Optical در پلتفرم‌های مربوطه برای ارتباط IP و iSCSI قابل استفاده است و امکان طراحی تفکیک ترافیک را می‌دهد؛ انتخاب نحوه اختصاص پورت‌ها باید بر اساس سرویس‌های فعال انجام شود.

ارتقای هدفمند به‌جای تعویض کل استوریج

اگر سامانه از این ماژول پشتیبانی کند و اسلات کافی داشته باشد، توسعه ارتباطات ممکن است بدون جایگزینی کل دستگاه انجام شود؛ بااین‌وجود نیاز به برنامه نصب، بررسی Firmware/OE و پنجره نگهداری احتمالی باقی می‌ماند.

مشخصات فنی Unity 2X4 Port Card 10GbE OPT

اطلاعات زیر مشخصات قابل اتکای خانواده ماژول چهارپورتی 10GbE Optical در Dell Unity را در کنار شناسه سفارش این محصول نشان می‌دهد. موارد وابسته به SKU یا سامانه میزبان باید پیش از ثبت سفارش از روی BOM و فهرست سازگاری دستگاه نهایی شوند.

جدول مشخصات و ملاحظات سفارش
ویژگیتوضیح
نام محصولUnity 2X4 Port Card 10GbE OPT
برند / خانوادهDell EMC / Unity Storage
شناسه سفارش Dell406-BBNM؛ نمایش BBNM-406 در عنوان این صفحه نیازمند یکسان‌سازی شناسه است
نوع قطعهماژول توسعه Front-end I/O شبکه ذخیره‌سازی
رابط و سرعت اسمی10 Gigabit Ethernet؛ حداکثر 10Gb/s به ازای هر پورت در شرایط لینک معتبر
آرایش پورتچهار پورت در هر ماژول؛ عنوان سفارش 2×4، مرتبط با آرایش دوکنترلره و نیازمند تأیید تعداد اقلام تحویلی
رابط فیزیکیرابط‌های نوری مبتنی بر SFP+؛ پشتیبانی از گزینه‌های TwinAx برای این رده از ماژول‌ها در مستندات Unity ذکر شده است
کاربری پروتکلEthernet/IP برای فایل و iSCSI برای Block Storage؛ نه Fibre Channel
محیط استفادهاستوریج‌های سازگار Dell Unity در زیرساخت سازمانی و دیتاسنتری
سازگاری با مدل‌های Unity/Unity XTنیازمند بررسی مدل، نسل سخت‌افزار، I/O Slot و نسخه Unity OE؛ سازگاری همه نسل‌ها با این SKU مفروض نیست
SFP+، کابل و اقلام داخل جعبهموجود بودن و نوع دقیق اقلام باید در پیش‌فاکتور یا BOM تأیید شود
وضعیت قیمت و موجودینیازمند استعلام بر اساس وضعیت قطعه، تعداد و شرایط تأمین

تفاوت «پهنای باند اسمی» با کارایی واقعی

یک پورت 10GbE از نظر نرخ خط، ظرفیتی برابر با ۱۰ گیگابیت‌برثانیه دارد؛ اما Throughput مؤثر در تبادل فایل یا iSCSI به سربار پروتکل، اندازه درخواست‌های I/O، تأخیر شبکه، پردازش کنترلر و محدودیت میزبان وابسته است. حتی با چند پورت فعال، کارایی یک جریان تکی لزوماً به اندازه مجموع سرعت پورت‌ها افزایش پیدا نمی‌کند.

توجه به پارت نامبر و نسل دستگاه

عنوان اولیه صفحه BBNM-406 است، اما شناسه ثبت‌شده این نام محصول در فهرست‌های سفارش Dell و توزیع‌کنندگان 406-BBNM است. هنگام سفارش، عکس لیبل، شناسه Dell و سازگاری قطعه با مدل دقیق Unity را تأیید کنید. پشتیبانی از ماژول‌های Optical در برخی نسل‌های Unity XT با طراحی متفاوت، به معنی جایگزینی مستقیم این SKU نیست.

کاربردهای کارت ارتباطی 10GbE در محیط‌های Enterprise

کاربرد این قطعه زمانی روشن‌تر می‌شود که نوع ترافیک و محدودیت شبکه مشخص باشد. در ادامه، سناریوهایی آمده که در آن‌ها توسعه پورت‌های اترنت می‌تواند برای استوریج موجود ارزش عملی ایجاد کند.

زیرساخت مجازی‌سازی و دسترسی iSCSI

در محیط‌های VMware یا سایر Hypervisorها که Datastore از طریق iSCSI ارائه می‌شود، افزایش مسیرهای شبکه می‌تواند در طراحی افزونگی یا تقسیم بار بین میزبان‌ها مؤثر باشد. برای پایداری باید تنظیمات Multipathing روی Host، آدرس‌دهی و تفکیک شبکه iSCSI و مسیرهای مستقل به هر Storage Processor بررسی شوند. استفاده از این کارت به‌تنهایی تضمین‌کننده کاهش زمان پاسخ ماشین‌های مجازی نیست.

پشتیبان‌گیری، انتقال داده و Replication

در صورت پشتیبانی سناریوی مورد نظر از ارتباط IP و وجود ظرفیت خالی در استوریج، رابط‌های اضافی برای انتقال داده، ترافیک پشتیبان‌گیری و برخی معماری‌های Replication قابل بررسی هستند. کاهش مدت Backup به طراحی نرم‌افزار، حجم داده، نرخ تغییرات و ظرفیت مسیر کامل ارتباطی وابسته است؛ افزایش پهنای باند لزوماً RPO یا امنیت نسخه‌های پشتیبان را تغییر نمی‌دهد.

سرویس‌های فایل و شبکه‌های ذخیره‌سازی پرترافیک

برای سامانه‌های ارائه‌دهنده سرویس فایل، امکان جداسازی مسیرهای کاربری و تخصیص بهتر منابع ارتباطی وجود دارد. اگر اصطلاحات SAN، NAS و DAS در طراحی شبکه ابهام ایجاد کرده است، مقاله تفاوت SAN، NAS و DAS نقطه شروع مناسبی برای تفکیک معماری‌های دسترسی به داده است. توجه شود که «SAN» مبتنی بر iSCSI روی Ethernet با شبکه SAN مبتنی بر Fibre Channel یک رابط فیزیکی یکسان ندارد.

مقایسه Unity 10GbE OPT با گزینه‌های نزدیک

انتخاب ماژول جایگزین فقط به عدد سرعت وابسته نیست. نوع رسانه، تجهیزات موجود، مدل Storage Processor و پشتیبانی رسمی آن مدل از کارت، مهم‌تر از تفاوت ظاهری نام‌ها هستند.

مقایسه کاربردی رابط‌های شبکه در خانواده Unity
گزینهرسانه و سرعتزمانی مناسب‌تر است که...نکته تصمیم‌گیری
10GbE OPT / 406-BBNM10GbE؛ اتصال مبتنی بر SFP+زیرساخت سازگار Unity و شبکه نوری ۱۰ گیگابیتی موجود باشدسازگاری دقیق SKU و موجود بودن SFP+ بررسی شود
Unity 10GBaseT / 406-BBNL10GbE؛ رابط مسی RJ-45سوئیچ و کابل‌کشی مسی مناسب در دسترس باشدنوع پورت سوئیچ، محدودیت کابل و مصرف توان ارزیابی شود
Unity 25GbE OPT / 406-BBNPرابط نوری رده 25GbEنیاز به ظرفیت بالاتر و پشتیبانی رسمی دستگاه وجود داشته باشدنباید صرفاً به دلیل مشابهت نام، جانشین مستقیم 10GbE OPT فرض شود

در پلتفرم‌های جدیدتر Unity XT، بعضی ماژول‌های Optical با سرعت‌های 10/25GbE مطرح‌اند؛ اما این موضوع به معنی قابل استفاده بودن هر کارت 25GbE یا هر کارت Optical نسل قبلی در همه دستگاه‌ها نیست. اگر هدف فقط افزودن مسیر افزونه است، انتخاب ماژول سازگار فعلی ممکن است اقتصادی‌تر از مهاجرت به رابط سریع‌تر باشد؛ در مقابل، برای رشد پایدار حجم تبادل داده باید ظرفیت سوئیچ و Host نیز ارزیابی شود.

چک‌لیست انتخاب، خرید و نصب کارت Unity 2X4

پیش از خرید کارت شبکه Unity، مشخصات فعلی دستگاه را از نمای مدیریت، Service Tag یا BOM ثبت کنید. اشتباه در نسل ماژول یا نوع ترنسیور می‌تواند باعث هزینه اضافی یا غیرقابل استفاده شدن قطعه شود.

  1. تعیین مدل دقیق Unity: مدل، نسل، شماره سریال، نسخه Unity OE و فهرست قطعات پشتیبانی‌شده را بررسی کنید.
  2. بررسی آرایش SP A و SP B: تعداد ماژول‌های موجود، اسلات‌های آزاد و الزام نصب متقارن را ثبت کنید.
  3. تطبیق رسانه ارتباطی: نوع SFP+، فیبر یا TwinAx، سمت سوئیچ، سرعت قابل مذاکره و طول مسیر را کنترل کنید.
  4. بررسی نیاز واقعی عملکرد: Throughput، Latency، نرخ استفاده از پورت‌ها، الگوی I/O و ظرفیت سوئیچ را اندازه‌گیری کنید تا منشأ گلوگاه روشن شود.
  5. طراحی دسترس‌پذیری: مسیرهای iSCSI، Multipathing، VLANها و در صورت نیاز تنظیمات Link Aggregation را متناسب با نوع سرویس طراحی کنید.
  6. برنامه‌ریزی نصب و تست: زمان نگهداری احتمالی، فعال‌سازی پورت‌ها و آزمایش Failover پس از تغییر را در نظر بگیرید؛ بدون تأیید دستورالعمل همان دستگاه، نصب بدون قطعی فرض نشود.
راهنمای انتخاب فنی

برای بررسی ظرفیت شبکه و انتخاب تعداد پورت، استفاده از خدمات ذخیره‌سازی سازمانی آکو می‌تواند به تطبیق نیاز واقعی با آرایش کنترلر، سوئیچ و میزبان کمک کند. نتیجه نهایی باید بر اساس مشخصات سیستم موجود و اقلام قابل تأمین باشد.

مطالب، محصولات و خدمات مرتبط

برای ادامه بررسی و تهیه قطعه متناسب با سیستم فعلی، مسیرهای زیر با موضوع این کارت ارتباط مستقیم دارند:

قطعات و مدل‌های مرتبط

قطعات یدکی Dell Storage برای شناسایی قطعات هم‌خانواده؛ همچنین Unity 10GbE OPT / 565-BBIE برای مقایسه پارت نامبر و بررسی تفاوت سفارش.

مقاله آموزشی مکمل

اهمیت انتخاب صحیح NIC در دیتاسنتر برای شناخت معیارهای پهنای باند، تأخیر و تطبیق رابط با بار کاری.

پشتیبانی و نگهداری

خدمات گارانتی و پشتیبانی تجهیزات آکو برای بررسی شرایط تأمین، تعویض قطعه و مسائل عملیاتی مرتبط با استوریج.

جمع‌بندی؛ چه زمانی Unity 10GbE Optical انتخاب مناسبی است؟

نتیجه: Unity 2X4 Port Card 10GbE OPT با شناسه Dell 406-BBNM زمانی قابل توصیه است که استوریج موجود به پورت‌های Front-end اترنت ۱۰ گیگابیتی بیشتری نیاز داشته باشد، مدل دستگاه رسماً از ماژول مربوطه پشتیبانی کند و زیرساخت سوئیچ، کابل و میزبان نیز برای استفاده از این ظرفیت آماده باشد. برای محیط‌های 25GbE، تجهیزات با پورت‌های مسی یا سامانه‌های Unity XT با نسل ماژول متفاوت، ارزیابی گزینه جایگزین ضروری است. پیش از نهایی‌سازی سفارش، شناسه قطعه، تعداد ماژول‌های قابل تحویل و شرایط گارانتی را تطبیق دهید.

سؤالات پرتکرار درباره Unity 2X4 Port Card 10GbE OPT

پارت نامبر صحیح این کارت 406-BBNM است یا BBNM-406؟

شناسه سفارش این نام محصول در فهرست‌های Dell به شکل 406-BBNM آمده است. شکل BBNM-406 در عنوان صفحه احتمالاً جابه‌جایی ترتیب شناسه است؛ برای خرید، شماره درج‌شده در BOM و روی لیبل قطعه را ملاک قرار دهید.

آیا این محصول هشت پورت روی یک کارت دارد؟

خیر. ماژول 10GbE Optical این رده چهار پورت دارد. عنوان 2×4 به آرایش دو گروه چهارپورتی مربوط است؛ تعداد ماژول‌های داخل سفارش باید به‌صورت مستقل تأیید شود.

آیا 406-BBNM با تمام مدل‌های Dell Unity XT سازگار است؟

نمی‌توان چنین سازگاری کلی را تأیید کرد. مدل‌های مختلف Unity و Unity XT از گزینه‌های I/O متفاوت استفاده می‌کنند. مدل دقیق استوریج، نسل کنترلر، اسلات و فهرست سازگاری رسمی باید بررسی شود.

تفاوت 10GbE Optical با کارت Fibre Channel در Unity چیست؟

این کارت برای Ethernet/IP و iSCSI طراحی شده است. پورت Fibre Channel پروتکل و تجهیزات شبکه متفاوتی دارد؛ صرف نوری بودن هر دو، آن‌ها را قابل جایگزینی نمی‌کند.

آیا ترنسیور SFP+ و کابل همراه کارت عرضه می‌شوند؟

وجود ترنسیور و کابل را نمی‌توان از نام کارت نتیجه گرفت. محتویات بسته به نوع سفارش و شرایط تأمین وابسته است و باید در پیش‌فاکتور مشخص شود.

آیا نصب این کارت بدون توقف سرویس امکان‌پذیر است؟

این موضوع به مدل، وضعیت مسیرهای افزونه، نسخه نرم‌افزار و روش نصب بستگی دارد. قبل از تغییر سخت‌افزار، راهنمای سرویس همان مدل و سناریوی Failover بررسی شود.

استعلام قیمت و بررسی سازگاری کارت Unity 10GbE OPT

برای استعلام 406-BBNM، مدل دقیق Unity، Service Tag یا مشخصات BOM و تعداد پورت موردنیاز را اعلام کنید تا امکان تأمین، سازگاری، اقلام همراه و شرایط پشتیبانی بررسی شود.
