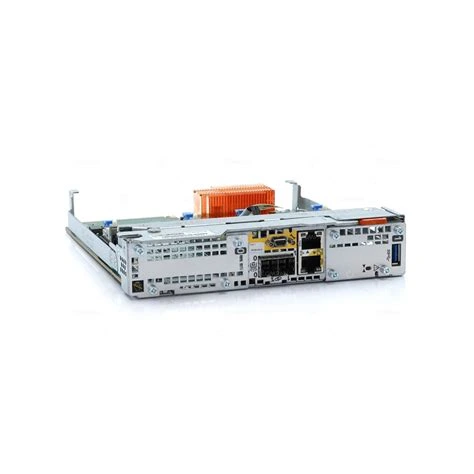

Unity 2X4 Port Card 10GBaseT P-N:406-BBNL

موجود در انبار
دسته بندی
DELL
Dell Spare Parts
ویژگی های کالا
معرفی محصول

مروری کاربردی بر Unity 2X4 Port Card 10GBaseT

Unity 2X4 Port Card 10GBaseT P-N:406-BBNL یک گزینه اتصال Front-end مبتنی بر اترنت مسی برای ذخیره‌سازهای سازگار Dell EMC Unity است. این پیکربندی با آرایش دو ماژول چهارپورتی، مسیرهای 10GbE مبتنی بر RJ45 را برای دسترسی میزبان‌ها به سرویس‌های ذخیره‌سازی فایل و بلاک فراهم می‌کند. ارزش اصلی آن در توسعه اتصال IP با حفظ زیرساخت مسی سازگار است؛ بااین‌حال، مدل استوریج، نسخه Unity OE، اسلات‌های آزاد و وضعیت شبکه باید پیش از سفارش بررسی شوند.

شناسه سفارش: 406-BBNL اتصال: 10GBASE-T / RJ45 آرایش: 2 × 4 Port کاربری: iSCSI / NAS
نکات کلیدی پیش از انتخاب
  • هر ماژول 10GBASE-T چهار پورت فیزیکی RJ45 دارد؛ عبارت 2×4 به آرایش دو ماژول چهارپورتی اشاره می‌کند.
  • اتصال هر پورت تا 10 گیگابیت‌برثانیه است؛ این عدد به معنی تضمین همان نرخ برای هر Workload نیست.
  • ماژول در پیکربندی‌های پشتیبانی‌شده می‌تواند برای سرویس‌های فایل مبتنی بر IP و iSCSI استفاده شود.
  • در سیستم‌های دوپردازنده‌ای Unity، تقارن پیکربندی ماژول‌های I/O بین SPA و SPB اهمیت دارد.
  • وضعیت سازگاری، اقلام همراه SKU و امکان ارتقا باید با مدل و Service Tag دستگاه تطبیق داده شوند.

معرفی Unity 2X4 Port Card 10GBaseT و جایگاه آن در Unity

این محصول از خانواده تجهیزات اتصال شبکه ذخیره‌سازهای Dell EMC Unity است و برای افزایش یا تأمین ظرفیت ارتباطی Front-end در پیکربندی‌های مورد پشتیبانی به‌کار می‌رود. برخلاف کارت شبکه عمومی سرور، یک ماژول I/O استوریج باید از نظر نوع اسلات، طراحی سخت‌افزار، نسخه سیستم‌عامل ذخیره‌ساز و قواعد نصب با پلتفرم مقصد سازگار باشد. برای شناخت دستگاه‌های مادر و گزینه‌های توسعه آن‌ها می‌توان خانواده استوریج Dell Unity XT را نیز بررسی کرد.

منظور از 2×4 Port Card چیست؟

در نام‌گذاری این گزینه، 2×4 به دو ماژول چهارپورتی اشاره دارد؛ یعنی در آرایش جفت، هشت پورت فیزیکی 10GBASE-T در مجموع در اختیار سیستم قرار می‌گیرد. این پورت‌ها بین Storage Processorهای سیستم توزیع می‌شوند، نه اینکه یک اتصال واحد 80 گیگابیتی ایجاد کنند. آرایش نهایی و محتویات اقلام تحویلی برای پارت‌نامبر 406-BBNL باید در پیش‌فاکتور و کانفیگ مشخص شود.

نقش ماژول در مسیر Front-end

ترافیک خواندن و نوشتن میزبان‌ها در سناریوهای NAS و iSCSI از مسیرهای شبکه به Storage Processor و سرویس ذخیره‌سازی می‌رسد. افزودن پورت‌های مناسب می‌تواند امکان توزیع اتصال میزبان‌ها و تفکیک ترافیک را فراهم کند، اما کاهش تأخیر یا افزایش IOPS صرفاً با نصب کارت تضمین نمی‌شود. نتیجه به سرعت سوئیچ، طراحی مسیرهای شبکه، تنظیمات میزبان، پردازشگرهای ذخیره‌ساز و توان دیسک‌ها یا Pool وابسته است.

تعریف کوتاه

10GBASE-T فناوری اترنت ۱۰ گیگابیتی روی زوج‌سیم مسی با کانکتور RJ45 است. این نوع اتصال با 10GbE مبتنی بر SFP+ از نظر بستر فیزیکی و تجهیزات انتهای لینک متفاوت است.

ویژگی‌ها و مزایای عملیاتی کارت 10GBase-T

مزیت این گزینه بیش از آنکه صرفاً افزایش سرعت اسمی باشد، به هم‌راستا کردن ظرفیت ارتباطی استوریج با طراحی شبکه سازمان مربوط است. چهار مزیت زیر در شرایط مناسب بیشترین ارزش را ایجاد می‌کنند.

اتصال مستقیم به شبکه مسی 10GbE

پورت‌های RJ45 امکان استفاده از سوئیچ‌های 10GBASE-T و کابل‌کشی مسی استاندارد و سازگار را فراهم می‌کنند. این مزیت زمانی اقتصادی است که زیرساخت موجود، الزامات 10GbE را پوشش دهد.

افزایش گزینه‌های اتصال میزبان

پورت‌های اضافه به طراح شبکه اجازه می‌دهند مسیرهای بیشتری برای دسترسی سرورها، جداسازی سرویس‌ها و توزیع بار روی Storage Processorها در نظر بگیرد.

پشتیبانی از دسترسی فایل و بلاک

در پیکربندی‌های مجاز، ماژول از ترافیک NAS مبتنی بر IP و دسترسی بلاک iSCSI پشتیبانی می‌کند؛ نحوه تخصیص و پیکربندی پورت‌ها با سرویس موردنظر تنظیم می‌شود.

توسعه متناسب با نیاز واقعی

در صورت وجود اسلات و ظرفیت پشتیبانی‌شده، توسعه اتصال Front-end می‌تواند از جایگزینی گسترده تجهیزات شبکه جلوگیری کند. تصمیم نهایی باید بر اساس ظرفیت مصرف‌شده و مسیر رشد اتخاذ شود.

مشخصات فنی Unity 2X4 Port Card 10GBaseT

مشخصات زیر، ویژگی‌های خانواده ماژول 10GBASE-T چهارپورتی Unity و اطلاعات شناسه محصول را از هم تفکیک می‌کند. جزئیات سازگاری و اقلام هر سفارش باید پیش از خرید از روی کانفیگ دستگاه تأیید شوند.

جدول مشخصات و الزامات فنی
ویژگیمشخصات و توضیحات
نام تجاریUnity 2X4 Port Card 10GBaseT
Part Number406-BBNL
سازنده / پلتفرمDell EMC / Dell Unity؛ سازگاری با مدل و نسل دقیق باید کنترل شود.
نوع قطعهماژول یا مجموعه ماژول‌های Front-end Ethernet I/O برای استوریج
آرایش در عنوان محصولدو ماژول چهارپورتی؛ چهار پورت در هر ماژول و هشت پورت در مجموع آرایش جفت
رابط فیزیکیچهار درگاه مسی RJ45 روی هر ماژول
استاندارد و سرعت نامی10GBASE-T، حداکثر 10Gb/s برای هر پورت؛ حالت 1Gb/s نیز در مستندات ماژول ذکر شده است.
نوع ترافیکFile/IP و iSCSI Block در پلتفرم و تنظیمات پشتیبانی‌شده
شاخص‌های وضعیتنشانگر Power/Fault برای ماژول و Link/Activity برای پورت‌ها
ملزومات اتصالسوئیچ سازگار 10GBASE-T، کابل مسی با رده و کیفیت مناسب و پیکربندی شبکه متناسب
مدیریت و سازگاریتابع مدل Storage Processor، جایگاه نصب و نسخه پشتیبانی‌شده Unity OE

استاندارد اتصال، پهنای باند و عملکرد واقعی

هر پورت 10GBASE-T یک لینک مستقل با نرخ اسمی حداکثر 10Gb/s ایجاد می‌کند. سرعت واقعی انتقال فایل یا I/O از نرخ لینک کمتر است و به سربار پروتکل، MTU، وضعیت سوئیچ، صف‌های I/O و معماری ذخیره‌ساز بستگی دارد. برای پایداری ارتباط در سرعت ۱۰ گیگابیت، کیفیت و طول کابل، سلامت کانکتورها و پشتیبانی پورت سوئیچ اهمیت دارند؛ صرف وجود سوکت RJ45 به‌معنی پشتیبانی سوئیچ از 10GbE نیست.

پروتکل‌ها و تفاوت با شبکه SAN مبتنی بر FC

این کارت برای مسیرهای اترنت ذخیره‌سازی مانند iSCSI و NAS قابل استفاده است و جایگزین مستقیم ماژول Fibre Channel محسوب نمی‌شود. در iSCSI، میزبان از مسیرهای IP برای دسترسی به LUN استفاده می‌کند؛ در NAS نیز اشتراک فایل به کمک سرویس‌هایی مانند NFS یا SMB فراهم می‌شود. برای درک جایگاه هر معماری، مقاله تفاوت NAS، SAN و DAS توضیح مکمل مناسبی است.

ملاحظه درباره سازگاری

وجود ماژول چهارپورتی 10GBASE-T در فهرست امکانات خانواده Unity به‌تنهایی تأیید نمی‌کند که هر نسل، مدل یا نسخه Firmware از شناسه سفارش 406-BBNL پشتیبانی می‌کند. جدول پشتیبانی و پیکربندی سخت‌افزاری دستگاه مقصد مبنای تأیید نهایی است.

کاربردهای سازمانی و اصول طراحی شبکه

این ماژول برای سازمان‌هایی مناسب‌تر است که شبکه ذخیره‌سازی مبتنی بر IP دارند و ظرفیت یا تعداد پورت‌های Front-end آن‌ها به گلوگاه بالقوه تبدیل شده است. انتخاب باید از نیاز سرویس شروع شود، نه صرفاً از تعداد پورت یا سرعت درج‌شده روی کارت.

سناریوهای مناسب استفاده

مجازی‌سازی و Hypervisor

اتصال میزبان‌های مجازی‌سازی به Datastoreهای iSCSI یا NFS، با در نظر گرفتن مسیرهای مجزا و پهنای باند کافی برای ماشین‌های مجازی.

پایگاه داده و سامانه‌های عملیاتی

تأمین اتصال شبکه برای Workloadهایی با I/O پیوسته؛ با بررسی هم‌زمان تأخیر، IOPS، Throughput و توان Pool ذخیره‌سازی.

دیتاسنترهای مبتنی بر Ethernet

توسعه مسیرهای IP در محیط‌هایی که سوئیچ و کابل مسی 10GbE موجود است و مهاجرت به اپتیکال ضرورت فنی ندارد.

Best Practice برای iSCSI و NAS

  • تفکیک ترافیک: برای iSCSI، شبکه یا VLAN اختصاصی و سیاست‌های سازگار با طراحی سازمان در نظر بگیرید.
  • مسیرهای افزونه: ارتباط میزبان‌ها را در صورت پشتیبانی با چند مسیر مستقل و نرم‌افزار Multipathing طراحی کنید؛ وجود چند پورت به‌تنهایی Failover را تضمین نمی‌کند.
  • پیکربندی NAS: قابلیت‌هایی مانند Link Aggregation و Fail-Safe Networking را متناسب با قواعد Unity و توپولوژی سوئیچ‌ها بررسی کنید؛ LACP جایگزین MPIO در iSCSI نیست.
  • هم‌خوانی MTU: در صورت استفاده از Jumbo Frame، MTU باید در مسیر انتهابه‌انتها به‌درستی تنظیم و آزمایش شود.
  • اندازه‌گیری پیش از ارتقا: مصرف پورت‌ها، Packet Drop، Latency و شاخص‌های Storage را پایش کنید تا گلوگاه واقعی شناسایی شود.

مطالعه اهمیت انتخاب صحیح NIC در شبکه دیتاسنتر نیز برای تحلیل وابستگی عملکرد به طراحی شبکه مفید است؛ بااین‌حال، ماژول Unity باید بر اساس فهرست قطعات سازگار خود استوریج انتخاب شود.

مقایسه 10GBase-T با ماژول‌های اپتیکال Unity

انتخاب میان RJ45، SFP+ و گزینه‌های 25GbE به زیرساخت فیزیکی و ظرفیت موردنیاز بستگی دارد. هیچ‌یک بدون بررسی هزینه کابل، توان سوئیچ، مسافت ارتباط، قابلیت پشتیبانی استوریج و نقشه رشد شبکه، برتری مطلق ندارند.

مقایسه سریع گزینه‌های ارتباطی
معیار10GBASE-T RJ4510GbE SFP+25GbE اپتیکال
بستر اتصالکابل مسی زوج‌تابیدهفیبر با ترنسیور سازگار یا Twinax در پیاده‌سازی‌های مجازاپتیکال یا کابل سازگار با مدل ماژول
سرعت نامی لینک10Gb/s10Gb/sتا 25Gb/s، در پلتفرم پشتیبانی‌شده
مزیت بالقوهاستفاده از زیرساخت RJ45 سازگار موجودانعطاف بیشتر برای اتصال‌های مبتنی بر اپتیکالظرفیت بالاتر هر پورت برای رشد بار کاری
محدودیت مهمنیاز به سوئیچ 10GBASE-T و کابل‌کشی مناسبوابستگی به SFP+/کابل و سازگاری طرفیننیاز به پشتیبانی هم‌زمان استوریج، سوئیچ و کانفیگ

چه زمانی RJ45 منطقی‌تر است؟

اگر شبکه میزبان‌ها پیش‌تر با سوئیچ‌های 10GBASE-T و کابل‌کشی مناسب تجهیز شده باشد و بار کاری به ظرفیت بیشتری در هر پورت نیاز نداشته باشد، انتخاب RJ45 ممکن است هزینه و پیچیدگی مهاجرت را کاهش دهد. در شبکه‌هایی که تمام پورت‌های موجود 1GbE هستند، صرف نصب ماژول 10G در استوریج، سرعت مسیر را به 10GbE ارتقا نمی‌دهد.

چه زمانی اپتیکال یا 25GbE بررسی شود؟

اگر فاصله، تراکم پورت، الگوی مصرف یا برنامه توسعه، اتصال اپتیکال را توجیه کند، ماژول‌های SFP+ یا 25GbE می‌توانند گزینه‌های جایگزین باشند. بااین‌حال، پشتیبانی 25GbE در تمام مدل‌های خانواده Unity یکسان نیست و نباید آن را ارتقای قابل نصب روی هر دستگاه فرض کرد.

نکات حیاتی پیش از خرید Unity 406-BBNL

در سفارش قطعات Enterprise، اشتباه در Part Number یا کانفیگ ممکن است به خرید ماژولی منجر شود که روی سیستم مقصد قابل استفاده نیست. پیش از استعلام، این مراحل را به‌ترتیب بررسی کنید:

  1. شناسایی دقیق دستگاه: مدل کامل Unity یا Unity XT، Service Tag، نوع SP و نسخه Unity OE را ثبت کنید.
  2. تأیید شناسه سفارش: تطابق 406-BBNL با فهرست قطعات مجاز و نوع ماژول 10GBASE-T را بررسی کنید.
  3. کنترل اسلات و تقارن: وضعیت اسلات‌های I/O و لزوم پیکربندی متناظر در SPA و SPB را مشخص کنید.
  4. بازبینی شبکه: توان 10GbE سوئیچ‌ها، کابل‌ها، VLAN، طراحی مسیرهای افزونه و ظرفیت میزبان‌ها را ارزیابی کنید.
  5. برنامه نصب و آزمایش: رویه تأییدشده Dell برای نصب یا تعویض، تغییرات احتمالی سرویس و تست ارتباطات پس از عملیات را بررسی کنید.
  6. شفاف‌سازی پیش‌فاکتور: تعداد ماژول‌های تحویلی، وضعیت کالا، اقلام همراه، شرایط پشتیبانی و امکان بازگشت را مکتوب کنید.
هشدار درباره ارتقای بدون توقف

نصب، جایگزینی یا تغییر نوع I/O Module را نباید به‌طور پیش‌فرض Hot-Swap یا بدون قطعی فرض کرد. امکان اجرای بدون توقف به مدل، وضعیت سرویس، مسیرهای افزونه، نسخه نرم‌افزاری و رویه سرویس رسمی بستگی دارد؛ برای هر تغییر، پنجره نگهداری و برنامه بازگشت در نظر گرفته شود.

در پروژه‌های ارتقا، خدمات گارانتی و پشتیبانی تجهیزات آکو می‌تواند مسیر بررسی شرایط قطعه و هماهنگی پشتیبانی را روشن‌تر کند؛ تأیید نهایی سازگاری باید بر مبنای مستندات و اطلاعات واقعی دستگاه انجام شود.

جمع‌بندی؛ آیا این کارت برای زیرساخت شما مناسب است؟

نتیجه انتخاب: Unity 2X4 Port Card 10GBaseT با شناسه 406-BBNL برای توسعه اتصال اترنت مسی در ذخیره‌سازهای Dell Unity سازگار، گزینه‌ای قابل بررسی است. مزیت اصلی آن دسترسی به پورت‌های RJ45 با نرخ نامی 10GbE برای NAS و iSCSI است؛ ارزش واقعی ارتقا به تناسب سخت‌افزار، شبکه و بار کاری بستگی دارد.

اگر سوئیچ‌های 10GBASE-T در اختیار دارید، اسلات و پشتیبانی لازم تأیید شده و به مسیرهای IP بیشتر نیاز دارید، این گزینه با نیاز شما هم‌راستا است. در مقابل، برای شبکه صرفاً اپتیکال، نیاز قطعی به 25GbE یا دستگاهی که از SKU موردنظر پشتیبانی نمی‌کند، باید سراغ مدل مناسب دیگری بروید.

مطالب و محصولات مرتبط

برای مقایسه فناوری اتصال، انتخاب دستگاه مادر و بررسی خدمات عملیاتی، گزینه‌های زیر مستقیماً به تصمیم خرید این ماژول مرتبط‌اند.

سوالات متداول درباره Unity 2X4 Port Card 10GBaseT

عبارت 2X4 به معنی هشت پورت 10GbE است؟

در آرایش مورد اشاره، دو ماژول چهارپورتی وجود دارد که مجموعاً هشت درگاه فیزیکی RJ45 ارائه می‌کنند. این پورت‌ها مستقل‌اند و نرخ مجموع آن‌ها معادل سرعت یک ارتباط تکی نیست.

آیا این کارت هم iSCSI و هم NAS را پشتیبانی می‌کند؟

ماژول چهارپورتی 10GBASE-T Unity برای ترافیک IP/File و iSCSI Block مستند شده است. فعال‌سازی و تخصیص پورت‌ها باید مطابق مدل استوریج، نسخه سیستم‌عامل و تنظیمات سرویس انجام شود.

آیا امکان استفاده با سوئیچ 1GbE وجود دارد؟

برای این خانواده از ماژول‌ها حالت لینک 1Gb/s نیز مستند شده است، اما استفاده از سوئیچ 1GbE ظرفیت ارتباط را به همان سرعت محدود می‌کند. قبل از استقرار، حالت‌های مذاکره سرعت دو طرف لینک را بررسی کنید.

آیا 406-BBNL روی تمام مدل‌های Dell Unity نصب می‌شود؟

خیر، نباید سازگاری یک SKU را برای تمام نسل‌ها و مدل‌ها فرض کرد. مدل دستگاه، نسخه Unity OE، نوع اسلات، ترکیب ماژول‌های موجود و فهرست قطعات پشتیبانی‌شده باید بررسی شوند.

چه تفاوتی با کارت 10GbE SFP+ دارد؟

10GBASE-T از RJ45 و کابل مسی زوج‌تابیده استفاده می‌کند، اما اتصال SFP+ به ترنسیور اپتیکال یا کابل Twinax سازگار وابسته است. انتخاب به تجهیزات موجود، طول مسیر و نیاز عملیاتی بستگی دارد.

آیا نصب این کارت بدون قطعی سرویس انجام می‌شود؟

بدون بررسی مستندات سرویس و طراحی مسیرهای افزونه، نمی‌توان چنین تضمینی داد. روش نصب یا تعویض و نیاز به پنجره نگهداری باید برای مدل و کانفیگ واقعی مشخص شوند.

استعلام قیمت و تطبیق فنی کارت Unity 406-BBNL

برای بررسی موجودی و قیمت، مدل دقیق استوریج، نسخه Unity OE و تعداد پورت‌های موردنیاز را اعلام کنید تا امکان تطبیق Part Number، اقلام سفارش و شرایط نصب پیش از خرید بررسی شود.
