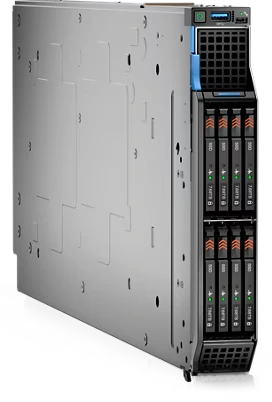

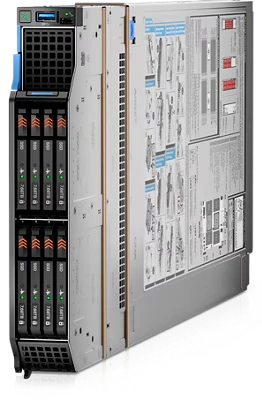

Dell PowerEdge MX760c Compute Sled یک ماژول پردازشی تکعرض برای شاسی ماژولار PowerEdge MX7000 است؛ بنابراین برخلاف یک Rack Server مستقل، برای سازمانهایی معنا پیدا میکند که قصد دارند Compute، شبکه، مدیریت و توسعه زیرساخت را در اکوسیستم MX یکپارچه کنند. این مدل با پشتیبانی از پردازندههای Intel Xeon Scalable، حافظه DDR5 با ظرفیت بالا، Storage محلی انعطافپذیر و ارتباطات پرسرعت از طریق Fabricهای شاسی، برای مجازیسازی متراکم، Private Cloud، دیتابیس و پردازشهای سازمانی مناسب است. در زمان خرید MX760c باید علاوه بر خود Sled، نوع Fabric، Mezzanine، Backplane، ظرفیت حافظه، توان حرارتی و کانفیگ MX7000 نیز همزمان بررسی شود.
Dell PowerEdge MX760c یک Compute Sled سازمانی از خانواده سرورهای Dell است که برای نصب در PowerEdge MX7000 طراحی شده است. مزیت اصلی این معماری، جدا کردن بخشی از منابع مشترک زیرساخت از هر Node پردازشی و انتقال آنها به یک شاسی ماژولار است؛ رویکردی که مدیریت Compute، شبکه، توان، خنکسازی و چرخه عمر تجهیزات را در محیطهای بزرگ سادهتر میکند.
Compute Sled یک Node پردازشی ماژولار شامل CPU، RAM، Storage محلی و رابطهای I/O است که داخل یک Enclosure مشترک قرار میگیرد. در MX760c، شاسی MX7000 وظایفی مانند تأمین توان، خنکسازی، Fabric شبکه و مدیریت ماژولار را در سطح زیرساخت بر عهده دارد.
این طراحی برای دیتاسنترهایی ارزش بیشتری دارد که چندین Node محاسباتی دارند و میخواهند توسعه ظرفیت را بهصورت مرحلهای انجام دهند. به جای اضافه کردن یک Rack Server مستقل با مجموعهای جداگانه از کابلها، Power Supplyها و اتصالات مدیریتی، میتوان ظرفیت Compute را در چارچوب معماری MX افزایش داد.
مهمترین نکته در ارزیابی PowerEdge MX760c این است که مشخصات آن را نباید جدا از MX7000 بررسی کرد. بخشی از قابلیتهای شبکه، Storage Fabric، توان و خنکسازی در سطح Enclosure تعریف میشوند؛ در نتیجه طراحی نهایی باید بر اساس کل Solution انجام شود، نه فقط مشخصات یک Sled.
MX760c یک Compute Sled تکعرض است و شاسی MX7000 میتواند تا هشت Sled تکعرض مستقل را میزبانی کند. این معماری برای سازمانی که به چند Host مجازیسازی، Node پردازشی یا سرور Application نیاز دارد، امکان ایجاد تراکم مناسب در یک زیرساخت مشترک را فراهم میکند.
ارتباطات MX760c از طریق Mezzanine Cardها و Fabricهای MX7000 انجام میشود. Fabrics A و B میتوانند برای Ethernet و CNA مورد استفاده قرار گیرند و Fabric C نیز در سناریوهای Storage مانند Fibre Channel یا SAS نقش داشته باشد. در نتیجه تعداد Port، سرعت مورد نیاز، Redundancy و معماری LAN/SAN باید قبل از نهایی کردن BOM مشخص شوند.
اگر سازمان از قبل MX7000 ندارد و فقط به یک یا دو سرور مستقل نیاز دارد، هزینه و پیچیدگی ورود به معماری ماژولار باید با گزینههای Dell Data Center Rack Servers مقایسه شود. مزیت MX760c زمانی پررنگتر میشود که تراکم، مدیریت متمرکز و توسعه چند Node در برنامه زیرساخت وجود داشته باشد.
مشخصات MX760c بسته به Processor، Drive Backplane، RAID Controller، Mezzanine و تنظیمات حرارتی قابل تغییر است. جدول زیر مهمترین قابلیتهایی را نشان میدهد که در طراحی و Sizing این محصول اهمیت دارند.
| بخش | مشخصات و گزینههای اصلی | نکته تصمیمگیری |
|---|---|---|
| فرمفکتور | Compute Sled تکعرض برای MX7000 | برای استفاده مستقل خارج از شاسی MX7000 طراحی نشده است. |
| پردازنده | تا 2 پردازنده Intel Xeon Scalable؛ در مشخصات فعلی Dell تا نسل پنجم و حداکثر 64 هسته برای هر CPU | مدل CPU باید بر اساس Core Count، فرکانس، توان حرارتی و License نرمافزار انتخاب شود. |
| Chipset | Intel C741، با پشتیبانی اختیاری از Intel QuickAssist Technology در کانفیگهای سازگار | قابلیتهای دقیق وابسته به Processor و Configuration هستند. |
| حافظه | 32 اسلات DDR5 RDIMM، سرعت تا 5600 MT/s و ظرفیت حداکثر 8TB | Population صحیح DIMMها برای دستیابی به پهنای باند مناسب اهمیت دارد. |
| Storage محلی | کانفیگهای مختلف 2.5 اینچی برای SAS، SATA و NVMe؛ تعداد و ترکیب Drive به Backplane وابسته است | قبل از سفارش باید نوع Drive و نیاز به Hardware RAID مشخص شود. |
| Storage Controller | PERC H755 MX، PERC H965i MX، HBA350i MX و Software RAID S160 در کانفیگهای سازگار | انتخاب Controller بر اساس RAID، Performance و نوع Drive انجام شود. |
| Boot | BOSS-N1 با دو M.2 NVMe SSD و Hardware RAID 1 در کانفیگهای پشتیبانیشده | جدا کردن Boot از Data Driveها میتواند مدیریت Host را سادهتر کند. |
| شبکه | اتصال از طریق Fabricهای MX7000 و Mezzanine؛ تا 25GbE/CNA در هر Port برای گزینههای سازگار | نوع I/O Module شاسی و Mezzanine Card باید همزمان بررسی شوند. |
| SAN / Storage Fabric | گزینههای سازگار 32Gb Fibre Channel و 12Gbps SAS در معماری MX | نوع Fabric باید با معماری Storage سازمان تطبیق داشته باشد. |
| مدیریت | iDRAC9، Redfish API و مجموعه Dell OpenManage | برای مدیریت کامل شاسی، OpenManage Enterprise Modular اهمیت ویژه دارد. |
| امنیت | Secure Boot، Silicon Root of Trust، Secure Erase، Firmware امضاشده، TPM 2.0 و System Lockdown در Licenseهای مربوطه | برخی قابلیتها به License یا Configuration وابسته هستند. |
معماری دو سوکتی MX760c امکان ایجاد Nodeهایی با تعداد Core بالا را فراهم میکند. در Workloadهایی مانند مجازیسازی، پایگاه داده یا Application Server، فقط تعداد Core معیار انتخاب نیست؛ فرکانس CPU، NUMA، ظرفیت RAM، تعداد Channelهای فعال و مدل License نرمافزار نیز میتوانند بر هزینه و Performance نهایی اثر مستقیم داشته باشند.
MX760c در بخشهایی از معماری داخلی خود از PCIe Gen5 استفاده میکند. PCIe Gen5 پهنای باند بیشتری برای مسیرهای سازگار فراهم میکند، اما وجود عبارت Gen5 به این معنی نیست که همه Slotها و تجهیزات داخلی با همین نسل کار میکنند. برای درک نقش این فناوری در سرورهای جدید، مقاله نقش PCIe Gen5 در افزایش کارایی سرورها میتواند دید فنی کاملتری ارائه دهد.
یکی از نقاطی که در سفارش MX760c باید با دقت بررسی شود، Front Drive Configuration است. استفاده از SAS/SATA، NVMe یا ترکیبی از آنها میتواند نیازمند Backplane و Controller متفاوت باشد. در برخی کانفیگهای NVMe نیز مسیر Drive مستقیماً به PCIe متصل میشود و طراحی RAID با گزینههای SAS/SATA یکسان نیست.
ارزش اصلی MX760c در ترکیب Compute متراکم با معماری ماژولار است. این محصول برای سازمانهایی مناسبتر است که چندین Workload سازمانی را در یک زیرساخت استاندارد اجرا میکنند و به توسعه تدریجی Nodeها نیاز دارند.
در مشخصات استاندارد MX760c نباید پشتیبانی از GPUهای دیتاسنتری Full-size را مانند سرورهای اختصاصی PowerEdge XE یا سایر GPU Serverها فرض کرد. اگر پروژه شامل GPU Training، Generative AI یا Acceleratorهای پرمصرف است، نوع شتابدهنده، روش اتصال و Compatibility Solution باید بهصورت جداگانه بررسی شود. برای Workloadهای GPU-heavy معمولاً خانوادههای اختصاصی AI Server نقطه شروع مناسبتری هستند.
معماری MX اجازه میدهد سازمان متناسب با رشد Workload، Compute Sledهای بیشتری به Enclosure اضافه کند. این مدل توسعه برای دیتاسنتری که از ابتدا ظرفیت Rack، Power، Cooling و Fabric را برنامهریزی کرده است، میتواند مدیریت رشد زیرساخت را سادهتر کند.
Compute Sledهای MX7000 قابلیت Hot-Swap دارند، اما خارج کردن یک Sled فعال طبیعتاً Workloadهای همان Node را متوقف میکند. برای انجام Maintenance بدون توقف سرویس، باید در سطح نرمافزار از Cluster، High Availability، Live Migration یا مکانیزمهای مشابه استفاده شود. بنابراین Hot-Swap یک قابلیت سختافزاری است و بهتنهایی تضمینکننده تداوم سرویس نیست.
استفاده از Fabricهای مشترک باعث میشود بخشی از توسعه شبکه در سطح MX7000 انجام شود. این مزیت بهویژه زمانی مهم است که چندین Sled باید از معماری Redundant Ethernet یا SAN یکسان استفاده کنند. با این حال، ظرفیت Uplink و Oversubscription همچنان باید بر اساس مجموع ترافیک کل Enclosure محاسبه شود.
مدیریت MX760c در دو سطح انجام میشود: iDRAC9 برای مدیریت خود Compute Node و OpenManage Enterprise Modular برای مدیریت Enclosure و اجزای معماری MX. ترکیب این دو سطح دید مناسبی از Health، Firmware، Inventory و چرخه عمر زیرساخت ایجاد میکند.
iDRAC9 امکان Monitoring سختافزار، دسترسی Remote Console، تنظیم Firmware و BIOS، مشاهده Logها و مدیریت Lifecycle را بدون وابستگی مستقیم به سیستمعامل فراهم میکند. Redfish API و ابزارهایی مانند RACADM نیز برای اتوماسیون قابل استفاده هستند.
در معماری MX، مدیریت فقط به یک Server محدود نیست. OME-Modular امکان مدیریت Compute Sledها، I/O Moduleها، Firmware Baseline، Templateها و وضعیت اجزای MX7000 را در سطح Enclosure فراهم میکند و برای استانداردسازی چند Node اهمیت زیادی دارد.
Secure Boot، Firmware امضاشده، Silicon Root of Trust، Secure Erase، TPM 2.0 و قابلیتهای کنترل Configuration بخشی از معماری امنیتی PowerEdge هستند. سطح دقیق قابلیتها باید با License انتخابی iDRAC، نوع Drive و Policy امنیتی سازمان تطبیق داده شود.
Power Supply و بخش اصلی Cooling در MX760c بهصورت مستقل روی خود Sled قرار ندارند و در سطح شاسی MX7000 تأمین میشوند. این موضوع امکان مدیریت مشترک توان و Cooling چند Compute Node را فراهم میکند، اما Sizing حرارتی همچنان باید با توجه به TDP پردازندهها، حجم حافظه، Driveها و تعداد Sledهای نصبشده انجام شود.
MX7000 از معماری فن Redundant استفاده میکند و در نسلهای جدید MX760c گزینههای حرارتی و کانفیگهای مرتبط با Liquid Cooling نیز در مستندات Dell دیده میشوند. استفاده از این قابلیتها کاملاً به Configuration و طراحی زیرساخت دیتاسنتر وابسته است. برای آشنایی بیشتر با این موضوع میتوانید مقاله اهمیت Liquid Cooling در سرورهای نسل جدید را مطالعه کنید.
معماری متراکم میتواند با Consolidation بهتر Serverها و استفاده مؤثرتر از منابع مشترک، بهرهوری زیرساخت را بهبود دهد؛ اما نمیتوان برای MX760c یک میزان ثابت کاهش مصرف انرژی اعلام کرد. مصرف واقعی به CPU Utilization، تعداد DIMM، نوع Storage، Cooling، تعداد Sledها و Profile بار کاری وابسته است.
خرید MX760c صرفاً انتخاب CPU و RAM نیست. چون این محصول بخشی از یک معماری Modular است، BOM باید از ابتدا در سطح Compute، Network، Storage و Chassis طراحی شود.
اگر فقط یک Server مستقل نیاز دارید، زیرساخت MX7000 در اختیار ندارید، به PCIe Expansion گسترده نیاز دارید یا پروژه مبتنی بر چند GPU پرمصرف است، بهتر است قبل از انتخاب MX760c معماری Rack Server یا GPU Server اختصاصی نیز بررسی شود. انتخاب نهایی باید بر اساس TCO، توسعه آینده و تعداد Nodeهای واقعی پروژه انجام گیرد.
MX760c یک Compute Sled تکعرض سازمانی برای شاسی Dell PowerEdge MX7000 است که CPU، RAM، Storage محلی و رابطهای I/O مورد نیاز یک Node پردازشی را فراهم میکند.
خیر. MX760c بهعنوان بخشی از معماری PowerEdge MX طراحی شده و برای تأمین توان، Cooling، Fabric و مدیریت ماژولار به Enclosure MX7000 نیاز دارد.
این پلتفرم دارای 32 اسلات DDR5 DIMM است و در مشخصات فعلی Dell تا 8TB حافظه RDIMM و سرعت حداکثر 5600 MT/s را پشتیبانی میکند. ظرفیت و سرعت واقعی به Processor و نحوه Population حافظه وابسته است.
بله. معماری دو سوکتی، ظرفیت بالای DDR5 و یکپارچگی با زیرساخت MX آن را برای Hostهای مجازیسازی متراکم مناسب میکند. با این حال تعداد VM، Overcommit Ratio، Storage و Network باید بر اساس Workload واقعی Sizing شوند.
برای پردازشهای CPU-محور قابل استفاده است، اما نباید آن را یک GPU Server اختصاصی در نظر گرفت. پروژههایی که به چند GPU دیتاسنتری، توان حرارتی بالا و PCIe Expansion گسترده نیاز دارند معمولاً باید با سرورهای اختصاصی AI و GPU مقایسه شوند.
قابلیت Hot-Swap امکان خارج کردن فیزیکی Sled از شاسی را ساده میکند، اما Workloadهای فعال همان Node بدون طراحی HA یا Migration متوقف خواهند شد. تداوم سرویس باید در سطح Cluster و نرمافزار طراحی شود.
Dell PowerEdge MX760c برای سازمانی طراحی شده است که به دنبال یک Node پردازشی متراکم، قابل مدیریت و توسعهپذیر در اکوسیستم PowerEdge MX7000 است. پشتیبانی از پردازندههای Intel Xeon Scalable، حافظه DDR5 با ظرفیت بالا، Storage محلی انعطافپذیر، PCIe نسل جدید و مدیریت مبتنی بر iDRAC و OpenManage، آن را به گزینهای جدی برای مجازیسازی، Private Cloud، دیتابیس و Applicationهای سازمانی تبدیل میکند.
در مقابل، ارزش واقعی MX760c زمانی مشخص میشود که کل معماری MX بهدرستی Sizing شده باشد. نوع Fabric، Mezzanine، Storage Backplane، RAID، Cooling، License و تعداد Sledهای آینده میتوانند به اندازه CPU و RAM بر هزینه و عملکرد نهایی اثر بگذارند. به همین دلیل خرید Dell MX760c بهتر است بر اساس BOM فنی و برنامه توسعه دیتاسنتر انجام شود، نه صرفاً مقایسه قیمت یک Configuration اولیه.
