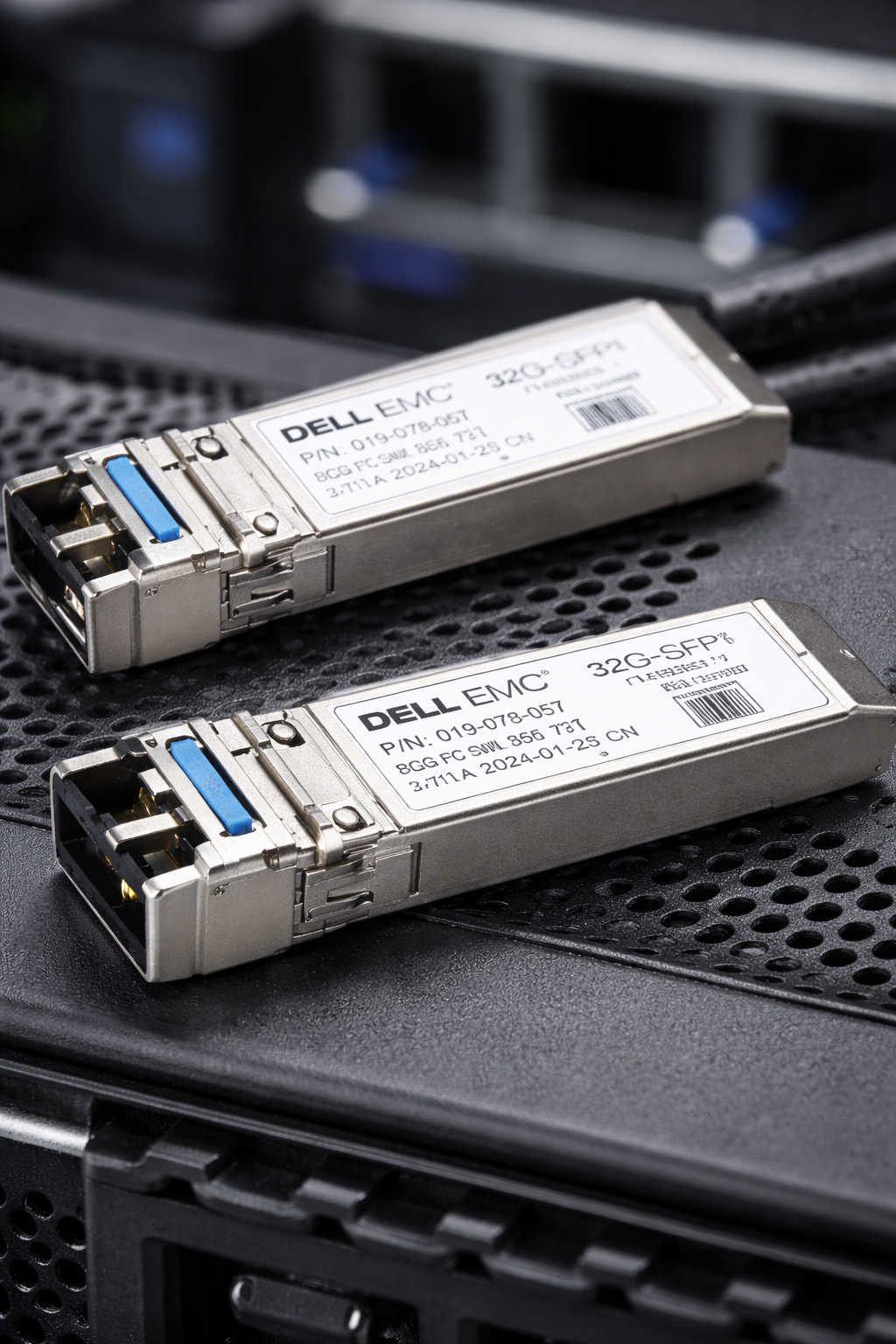

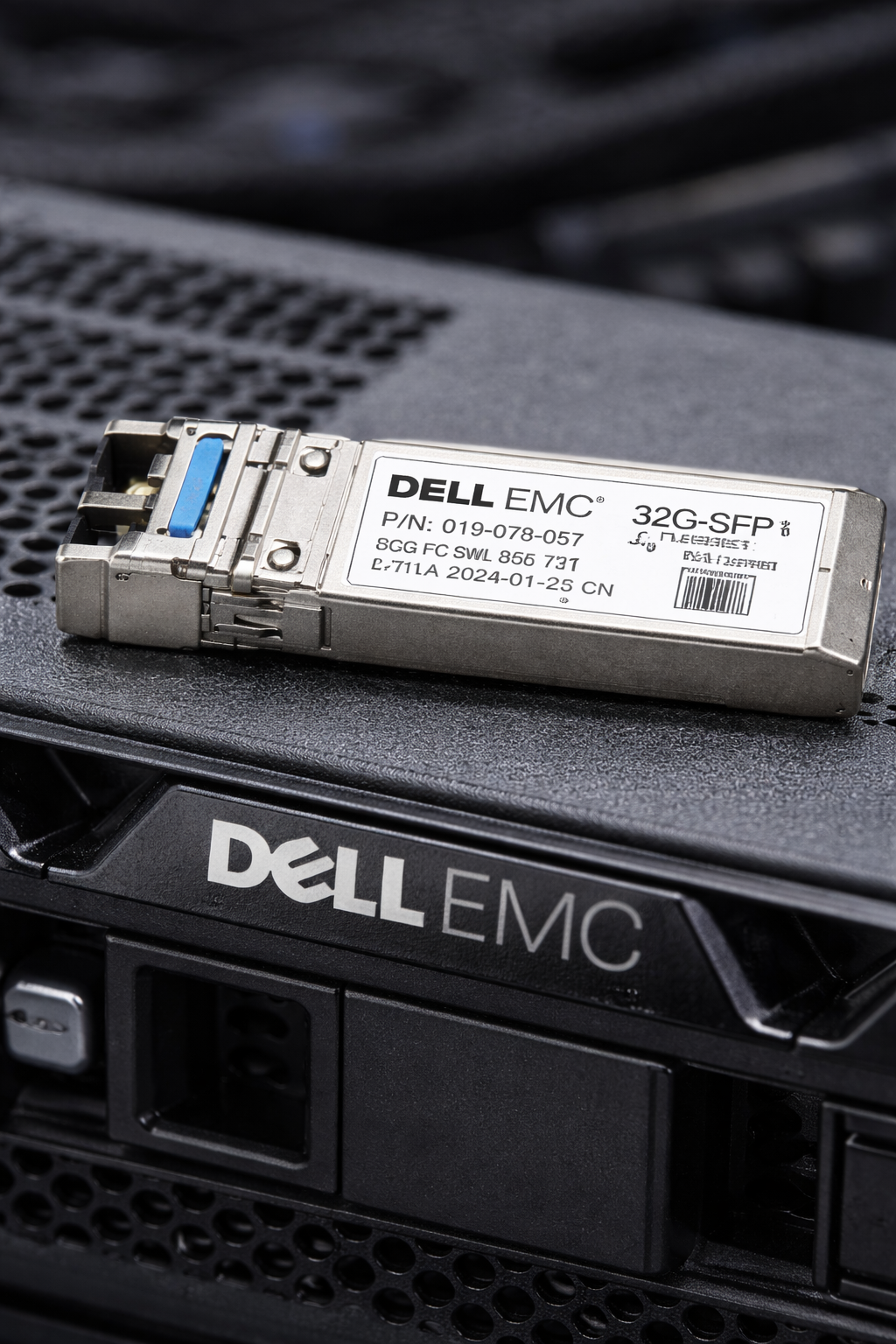

ماژول DELL EMC SFP 32G P/N: 019-078-057 یک ترنسیور فیبر نوری مالتیمود برای ارتباطات 32Gb Fibre Channel است که در زیرساختهای SAN و دیتاسنترهای سازمانی مورد استفاده قرار میگیرد. این ماژول با طول موج 850 نانومتر، اتصال Duplex LC و پشتیبانی از فیبر OM4، برای ایجاد لینکهای پرسرعت و کوتاهبرد میان تجهیزات ذخیرهسازی، سوئیچهای Fibre Channel و سرورها طراحی شده است. انتخاب آن باید بر اساس مدل دستگاه مقصد، نوع پورت و ماتریس سازگاری Dell انجام شود؛ زیرا پشتیبانی از این شماره قطعه در همه نسلهای تجهیزات Dell EMC یکسان نیست.
ماژول DELL EMC SFP 32G یک فرستنده و گیرنده نوری (Optical Transceiver) است که در لایه فیزیکی شبکه وظیفه تبدیل سیگنالهای الکتریکی به نوری و بالعکس را بر عهده دارد. این قطعه امکان برقراری ارتباط فیبر نوری میان پورتهای تجهیزات مختلف را فراهم میکند و یکی از اجزای مهم در طراحی زیرساختهای Fibre Channel محسوب میشود.
شماره قطعه 019-078-057 در مستندات Dell با عنوان SFP+ MM Optical 32G FC 85C XCVR معرفی شده است. حرف MM نشاندهنده پشتیبانی از فیبر نوری مالتیمود است و کاربرد اصلی آن ایجاد ارتباطات پرسرعت در بستر Fibre Channel است.
در معماری Storage Area Network یا SAN، ارتباط میان سرورها و سیستمهای ذخیرهسازی از طریق یک بستر اختصاصی Fibre Channel برقرار میشود. در این معماری، ترنسیورها رابط فیزیکی لازم برای انتقال داده را ایجاد میکنند.
ماژول SFP 32G میتواند در مسیر ارتباطی میان پورتهای Fibre Channel استوریج، سوئیچ SAN و کارتهای HBA سرورها مورد استفاده قرار گیرد؛ البته به شرط آنکه هر دو سمت ارتباط از مشخصات نوری و سرعت موردنظر پشتیبانی کنند.
Fibre Channel SFP یک ماژول فرستنده و گیرنده نوری است که برای برقراری ارتباط در شبکههای اختصاصی ذخیرهسازی استفاده میشود. این ماژول با تبدیل سیگنالهای الکتریکی و نوری، امکان انتقال داده میان تجهیزات SAN را فراهم میکند. سرعت، نوع فیبر، طول موج و سازگاری تجهیزات دو طرف، معیارهای اصلی انتخاب آن هستند.
یکی از نکات مهم در انتخاب این محصول، تشخیص تفاوت Fibre Channel و Ethernet است. با وجود شباهت ظاهری برخی ترنسیورها، این دو فناوری از نظر پروتکل ارتباطی و کاربرد زیرساختی متفاوت هستند.
ماژول 019-078-057 برای 32G Fibre Channel طراحی شده است و نباید آن را معادل یک ماژول 25GbE یا SFP28 اترنت در نظر گرفت. استفاده از آن در شبکه Ethernet صرفاً به دلیل شباهت فرم فیزیکی امکانپذیر نیست و پشتیبانی الکتریکی و پروتکلی دستگاه مقصد اهمیت تعیینکننده دارد.
مشخصات نوری و ارتباطی این ماژول تعیین میکنند که در چه نوع شبکهای، با چه کابل فیبری و در چه محدودهای قابل استفاده است. شناخت این ویژگیها پیش از خرید اهمیت زیادی دارد؛ زیرا انتخاب اشتباه میان ماژولهای Single Mode و Multimode میتواند باعث برقرار نشدن لینک یا عملکرد نامناسب ارتباط شود.
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | Dell EMC |
| Part Number | 019-078-057 |
| نوع محصول | Optical Transceiver |
| پروتکل ارتباطی | Fibre Channel (FC) |
| سرعت اسمی ارتباط | 32Gb Fibre Channel |
| نوع اپتیک | Multimode (MM) |
| طول موج | 850nm |
| نوع فرم فکتور | SFP+ (طبق نامگذاری Dell) |
| نوع کانکتور | Duplex LC |
| نوع فیبر پیشنهادی | OM4 Multimode Fiber |
| برد ارتباطی | تا 100 متر روی OM4 طبق مشخصات فنی ماژول |
| استاندارد ارتباطی | Fibre Channel |
| کاربرد اصلی | شبکههای SAN و ارتباطات Fibre Channel دیتاسنتر |
پشتیبانی از 32G Fibre Channel مهمترین ویژگی ارتباطی این ماژول است. این استاندارد در مقایسه با نسل 16G، ظرفیت اسمی ارتباطی بالاتری فراهم میکند و برای زیرساختهایی که حجم زیادی از داده را میان سرورها و Storage منتقل میکنند، اهمیت دارد.
استفاده از لینک 32G FC میتواند به کاهش محدودیت پهنای باند در مسیر ارتباطی کمک کند؛ بهخصوص زمانی که چندین سرور یا سرویس سازمانی بهصورت همزمان از منابع ذخیرهسازی استفاده میکنند.
البته دستیابی به سرعت موردنظر به قابلیت پشتیبانی پورتهای دو طرف، تنظیمات لینک، ظرفیت سوئیچ، وضعیت کابلکشی و میزان ترافیک شبکه وابسته است. نصب یک ماژول 32G بهتنهایی سرعت کل زیرساخت را به 32G افزایش نمیدهد.
این ماژول از فناوری Multimode استفاده میکند. در این نوع فیبر، نور از مسیرهای مختلف در هسته فیبر عبور میکند و معمولاً برای ارتباطات کوتاهبرد داخل دیتاسنترها، اتاق سرور و رکهای سازمانی مناسب است.
طول موج 850 نانومتر یکی از مشخصات رایج در تجهیزات نوری Short Range است. برای استفاده صحیح از این ماژول باید نوع فیبر، استاندارد کابل و مشخصات اپتیکی دو سمت ارتباط با یکدیگر هماهنگ باشند.
ماژول 019-078-057 از اتصال Duplex LC استفاده میکند. در این ساختار، دو مسیر فیبر مجزا برای ارسال و دریافت سیگنال در نظر گرفته شده است. بنابراین کابل و کانکتور انتخابی باید با ساختار نوری ماژول سازگار باشند.
فیبر OM4 یکی از گزینههای مناسب برای ارتباطات Multimode با سرعت بالا در محیطهای دیتاسنتری است. در مشخصات فنی این ماژول، بردی تا 100 متر روی فیبر OM4 ذکر شده است. این مقدار باید با درنظرگرفتن کیفیت کابل، اتصالات میانی، افت نوری و شرایط واقعی مسیر ارزیابی شود.
استفاده از فیبر Single Mode بهجای Multimode یا انتخاب کابل نامتناسب با مشخصات ماژول میتواند مانع برقراری ارتباط صحیح شود. برای این مدل، نوع فیبر OM4 و اتصال Duplex LC باید در طراحی مسیر ارتباطی مورد توجه قرار گیرد.
ارزش اصلی ماژول SFP 32G در ایجاد یک اتصال نوری سازگار با شبکههای ذخیرهسازی پرسرعت است. این ویژگی در محیطهایی اهمیت دارد که انتقال مداوم داده، دسترسپذیری سرویسها و عملکرد پایدار ارتباط میان سرورها و استوریجها ضروری است.
پشتیبانی از 32G Fibre Channel امکان استفاده از ظرفیت ارتباطی بالاتر نسبت به لینکهای 16G را فراهم میکند و برای توسعه شبکههای SAN مناسب است.
فناوری Multimode با طول موج 850 نانومتر، راهکاری مناسب برای ارتباطات نوری در فاصلههای متناسب با زیرساخت OM4 دیتاسنتر است.
استفاده از رابط Duplex LC امکان ایجاد مسیر مجزای ارسال و دریافت داده را در بستر فیبر نوری فراهم میکند.
این ماژول برای ایجاد ارتباط میان تجهیزات ذخیرهسازی، سوئیچهای Fibre Channel و سرورهای مجهز به HBA مناسب است.
شماره فنی مشخص و ثبتشده Dell EMC، امکان بررسی دقیقتر سازگاری قطعه با تجهیزات پشتیبانیشده این سازنده را فراهم میکند.
در زیرساختهایی که به افزایش ظرفیت ارتباطات Fibre Channel نیاز دارند، استفاده از ماژول مناسب میتواند بخشی از برنامه توسعه شبکه باشد.
شبکههای SAN از مهمترین محیطهای کاربردی برای ماژول 32G FC هستند. در این شبکهها، ارتباط پرسرعت میان سرورها و منابع ذخیرهسازی اهمیت زیادی دارد. این ماژول میتواند در پورتهای سازگار سوئیچ SAN یا تجهیزات Storage مورد استفاده قرار گیرد.
در معماریهایی که چندین میزبان به یک یا چند سیستم ذخیرهسازی متصل هستند، انتخاب ترنسیور مناسب نقش مهمی در حفظ ظرفیت ارتباطی و پایداری مسیرهای انتقال داده دارد.
زیرساختهای مجازیسازی معمولاً از منابع ذخیرهسازی مشترک برای اجرای ماشینهای مجازی استفاده میکنند. در این محیطها، ارتباط میان سرورها و Storage میتواند از طریق Fibre Channel برقرار شود.
ماژول SFP 32G در صورت پشتیبانی تجهیزات مقصد، میتواند ظرفیت ارتباطی موردنیاز این زیرساختها را فراهم کند. البته عملکرد نهایی ماشینهای مجازی به عوامل دیگری مانند سرعت دیسکها، عملکرد کنترلرهای Storage، تعداد میزبانها و معماری شبکه نیز وابسته است.
پایگاههای داده سازمانی، سیستمهای تراکنشی و برنامههای حساس به زمان پاسخ، از جمله Workloadهایی هستند که ممکن است به ارتباطات پرسرعت و پایدار با Storage نیاز داشته باشند.
استفاده از لینک 32G FC در مسیرهای ذخیرهسازی میتواند به کاهش محدودیت پهنای باند کمک کند؛ بااینحال، انتخاب این ماژول بهتنهایی تضمینکننده کاهش تأخیر کل سامانه نیست و باید تمام اجزای مسیر ارتباطی بررسی شوند.
یکی از مهمترین معیارهای خرید ماژولهای نوری Dell EMC، سازگاری دقیق شماره قطعه با دستگاه مقصد است. صرف پشتیبانی یک دستگاه از سرعت 32G Fibre Channel به معنای سازگاری قطعی آن با تمام ماژولهای 32G نیست.
طبق مستند رسمی Dell با عنوان Supported SFP Part Numbers، شماره قطعه 019-078-057 در فهرست ماژولهای نوری Fibre Channel پشتیبانیشده قرار دارد و برای مدلهای Unity XT مشخص شده است.
این موضوع اهمیت زیادی دارد؛ زیرا نباید پشتیبانی این ماژول را به تمام نسلهای Dell Unity تعمیم داد. مدل دقیق استوریج، نوع I/O Module، پورت مورد استفاده و نسخه نرمافزاری دستگاه باید پیش از خرید بررسی شوند.
برای زیرساختهایی که از ماژولهای ورودی و خروجی Fibre Channel استفاده میکنند، بررسی محصول Unity 2x4 Port IO 32GB FC نیز میتواند در شناخت تجهیزات مرتبط با این معماری مفید باشد.
در راهنمای رسمی Site Planning برای خانواده PowerMax 2500 و PowerMax 8500 نیز شماره قطعه 019-078-057 با عنوان SFP+ MM Optical 32G FC 85C XCVR در فهرست تجهیزات نوری ارتباطات Fibre Channel معرفی شده است.
این مستند همچنین کابلهای OM4 با کانکتور LC به LC را برای ارتباطات نوری این خانواده معرفی میکند. بنابراین، این شماره قطعه در مستندات PowerMax نیز جایگاه مشخصی دارد؛ اما انتخاب نهایی همچنان باید بر اساس I/O Module و پیکربندی واقعی دستگاه انجام شود.
در معماریهای SAN، سوئیچهای Fibre Channel یکی از نقاط اصلی نصب ترنسیورهای نوری هستند. بااینحال، پشتیبانی از 32G FC بهتنهایی برای تأیید سازگاری ماژول کافی نیست و باید مدل سوئیچ و فهرست ترنسیورهای مورد تأیید سازنده بررسی شود.
برای بررسی تجهیزات این حوزه میتوانید محصولات شبکه ذخیرهسازی Dell و خانواده سوئیچهای Dell Connectrix را نیز مشاهده کنید.
این ماژول برای Fibre Channel طراحی شده است و نباید آن را جایگزین ماژولهای Ethernet در سوئیچهای شبکه مانند Dell PowerSwitch در نظر گرفت. برای ارتباطات 25GbE، باید از ترنسیور Ethernet متناسب با استاندارد و مدل دستگاه استفاده شود.
عبارت 32G روی ماژول بهتنهایی نشاندهنده سازگاری با تمام تجهیزات 32G نیست. حتی در میان محصولات یک برند، ممکن است برخی نسلها، کارتهای توسعه یا پورتها از یک شماره قطعه پشتیبانی نکنند. قبل از سفارش، Part Number را با مستندات دستگاه مقصد تطبیق دهید.
ماژولهای Fibre Channel از نظر سرعت، نوع فیبر، طول موج و برد ارتباطی با یکدیگر تفاوت دارند. انتخاب میان آنها باید بر اساس ساختار شبکه و تجهیزات موجود انجام شود، نه صرفاً سرعت درجشده روی محصول.
| شماره قطعه | استاندارد | نوع فیبر | کاربرد اصلی |
|---|---|---|---|
| 019-078-057 | 32G FC | Multimode | ارتباط کوتاهبرد روی فیبر OM4 |
| 019-078-060 | 32G FC | Single Mode | ارتباطات تکحالته مطابق برد پشتیبانیشده |
| 019-078-045 | 4/8/16G FC | Multimode | زیرساختهای Fibre Channel نسل 16G و پایینتر |
مهمترین تفاوت میان دو ماژول 019-078-057 و 019-078-060 به نوع فیبر مورد استفاده بازمیگردد. مدل 019-078-057 از نوع Multimode است، درحالیکه مدل 019-078-060 در مستندات Dell بهعنوان نسخه Single Mode معرفی شده است.
فیبر Multimode معمولاً برای مسیرهای کوتاهتر و ارتباطات داخلی دیتاسنتر استفاده میشود. در مقابل، Single Mode برای طراحی مسیرهای نوری متناسب با فواصل بیشتر کاربرد دارد. البته برد دقیق ارتباطی به مشخصات ترنسیور و استاندارد کابل وابسته است.
ماژول 019-078-045 در خانواده ماژولهای Multimode Fibre Channel با سرعتهای 4، 8 و 16 گیگابیت قرار دارد. در مقابل، مدل 019-078-057 برای ارتباطات 32G FC معرفی شده است.
اگر زیرساخت فعلی از پورتهای 16G استفاده میکند، خرید ماژول 32G لزوماً باعث افزایش سرعت ارتباط نمیشود. برای بهرهبرداری از ظرفیت بالاتر، پورتهای میزبان و مقصد و اجزای شبکه باید از سرعت موردنظر پشتیبانی کنند.
25GbE و 32G Fibre Channel دو فناوری ارتباطی متفاوت هستند. مقایسه آنها بهعنوان دو نسل از یک پروتکل صحیح نیست. اگر هدف توسعه شبکه ذخیرهسازی SAN است، باید تجهیزات Fibre Channel انتخاب شوند؛ درحالیکه 25GbE به زیرساخت Ethernet تعلق دارد.
پیش از سفارش این ماژول، چند عامل فنی و اجرایی باید بررسی شوند. توجه به این موارد از خرید قطعه ناسازگار و بروز اختلال در ارتباطات شبکه جلوگیری میکند.
شماره فنی 019-078-057 شناسه اصلی این محصول برای تطبیق با مستندات Dell است. هنگام خرید، شماره قطعه درجشده روی لیبل، مشخصات ماژول و اطلاعات تأمینکننده را بررسی کنید.
توجه داشته باشید که درج یک Part Number روی کالا بهتنهایی اصالت آن را اثبات نمیکند. وضعیت ظاهری، اطلاعات شناسایی، سلامت کانکتورها و اعتبار منبع تأمین نیز باید ارزیابی شوند.
پیش از خرید، مدل دقیق Storage یا SAN Switch، نوع کارت توسعه، مشخصات پورت و نسخه نرمافزاری دستگاه را مشخص کنید. این بررسی بهخصوص در تجهیزات Dell Unity اهمیت دارد؛ زیرا در مستند سازنده، این شماره قطعه برای Unity XT مشخص شده است.
برای این ماژول باید از فیبر Multimode متناسب با مشخصات نوری آن استفاده شود. انتخاب OM4، کانکتور Duplex LC و بررسی طول مسیر از مهمترین مراحل طراحی لینک هستند.
در مسیرهایی که شامل Patch Panel، اتصالات میانی یا کابلکشی طولانی هستند، افت نوری کل مسیر نیز باید محاسبه شود. صرف قرار گرفتن طول کابل در محدوده اسمی ماژول، تضمینکننده عملکرد صحیح لینک نیست.
برای استفاده از ظرفیت 32G FC، پورتهای دو سمت لینک باید از این سرعت پشتیبانی کنند. در صورت استفاده از تجهیزات نسل پایینتر، سرعت ارتباط ممکن است بر اساس قابلیت مشترک تجهیزات محدود شود.
تمیز بودن سطح کانکتورهای فیبر نوری، رعایت استانداردهای کابلکشی و جلوگیری از خمشدگی بیش از حد کابل، در حفظ کیفیت سیگنال اهمیت دارد. همچنین وضعیت نصب و امکان تعویض Hot Swap باید مطابق دستورالعمل دستگاه مقصد بررسی شود.
برای انتخاب دقیقتر تجهیزات شبکه ذخیرهسازی، بررسی قطعات مرتبط، معماری Fibre Channel و خدمات فنی زیرساخت میتواند به تصمیمگیری بهتر کمک کند.
ماژول DELL EMC SFP 32G P/N: 019-078-057 یک ترنسیور نوری Multimode با پشتیبانی از 32Gb Fibre Channel است که برای ارتباطات پرسرعت در شبکههای ذخیرهسازی سازمانی طراحی شده است. طول موج 850 نانومتر، رابط Duplex LC و قابلیت استفاده با فیبر OM4 از ویژگیهای مهم این محصول هستند.
این قطعه در مستندات Dell برای مدلهای Unity XT و همچنین خانواده PowerMax معرفی شده است؛ اما پشتیبانی آن به مدل دستگاه و پیکربندی سختافزاری وابسته است. بنابراین، انتخاب آن باید با بررسی شماره فنی، نوع پورت، سرعت ارتباطی و مشخصات کابل فیبر نوری انجام شود.
اگر زیرساخت سازمان به ارتباطات 32G Fibre Channel نیاز دارد و تجهیزات موجود از این ماژول پشتیبانی میکنند، DELL EMC SFP 32G میتواند گزینهای مناسب برای توسعه یا جایگزینی ترنسیورهای شبکه ذخیرهسازی باشد.
این ماژول یک ترنسیور نوری Multimode برای ارتباطات 32Gb Fibre Channel است و در شبکههای SAN برای اتصال تجهیزات ذخیرهسازی، سوئیچهای Fibre Channel و سرورهای سازگار استفاده میشود.
این ماژول از فیبر Multimode با طول موج 850 نانومتر استفاده میکند. فیبر OM4 با کانکتور Duplex LC گزینه متناسب با مشخصات این مدل است و بردی تا 100 متر برای آن در مشخصات فنی ذکر شده است.
خیر. مستند رسمی Dell این شماره قطعه را برای مدلهای Unity XT معرفی کرده و راهنمای PowerMax نیز آن را در فهرست ماژولهای 32G FC قرار داده است. برای سایر مدلها باید سازگاری دقیق بررسی شود.
هر دو ماژول در خانواده 32G Fibre Channel قرار دارند؛ اما 019-078-057 از نوع Multimode و 019-078-060 از نوع Single Mode است. انتخاب میان آنها به نوع فیبر، فاصله ارتباطی و پشتیبانی تجهیزات بستگی دارد.
مشخصات فنی این ترنسیور قابلیت کار در سرعتهای 8، 16 و 32G FC را ذکر میکند؛ بااینحال، سرعت نهایی و امکان استفاده از آن باید با قابلیت پورت و ماتریس سازگاری دستگاه مقصد تطبیق داده شود.
خیر. این محصول برای پروتکل Fibre Channel طراحی شده است و جایگزین ترنسیورهای 25GbE نیست. برای شبکه Ethernet باید ماژول متناسب با استاندارد و مدل سوئیچ انتخاب شود.
برای خرید ماژول DELL EMC SFP 32G P/N: 019-078-057 و اطمینان از سازگاری آن با استوریج یا سوئیچ SAN خود، میتوانید مشخصات دستگاه مقصد را با کارشناسان آکو بررسی کنید. تیم فنی آکو آماده ارائه مشاوره تخصصی، بررسی شماره فنی و راهنمایی برای انتخاب قطعه مناسب زیرساخت شماست.
