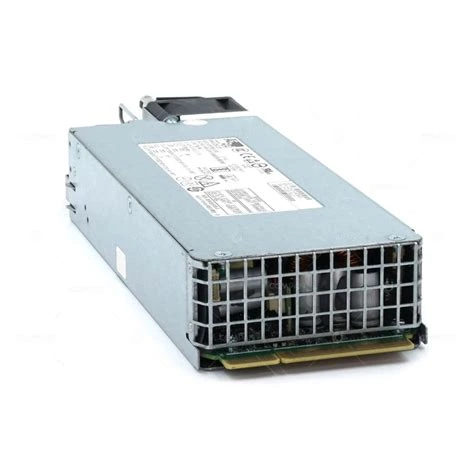

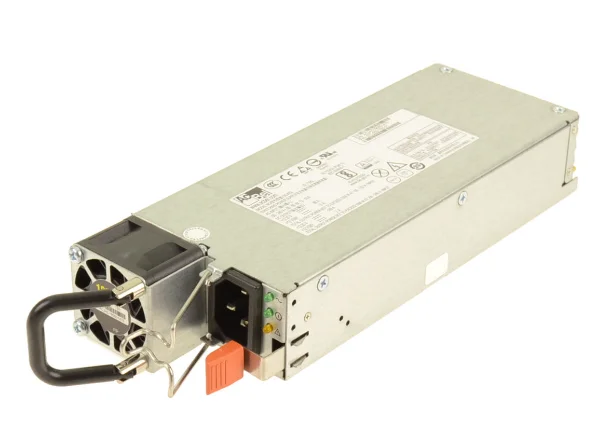

Power Supply Emc Unity 480 1800W P-N:071-000-750-01

موجود در انبار
دسته بندی
DELL
Dell Spare Parts
ویژگی های کالا
معرفی محصول

معرفی ماژول Unity 2x4 PORT IO 16GB FC با پارت‌نامبر 565-BBIC

ماژول Unity 2x4 PORT IO 16GB FC P/N: 565-BBIC یک گزینه اتصال Fibre Channel برای بخش Front-End استوریج‌های سازگار Dell EMC Unity است. عبارت 2×4 Port به آرایش دو ماژول چهارپورتی برای دو کنترلر ذخیره‌ساز اشاره دارد؛ بنابراین در پیکربندی کامل، هر کنترلر می‌تواند چهار پورت FC مجزا در اختیار داشته باشد. این محصول برای توسعه اتصال سرورها به شبکه SAN، تفکیک مسیرهای دسترسی و طراحی زیرساخت‌های چندمسیره کاربرد دارد؛ با این شرط که مدل دقیق Unity، اسلات‌ها، نسخه نرم‌افزار و تجهیزات نوری پیش از خرید بررسی شوند.

پارت‌نامبر: 565-BBIC اتصال: 16Gb Fibre Channel آرایش: 2 × 4 Ports کاربری: SAN / Block Storage
نکات کلیدی برای ارزیابی این ماژول
  • هر ماژول فیزیکی چهار پورت FC دارد و سرعت ارتباط هر پورت در شرایط سازگار می‌تواند روی ۴، ۸ یا ۱۶ گیگابیت‌برثانیه تنظیم یا مذاکره شود.
  • در معماری دوکنترلره Unity، ماژول‌های جدید باید به‌صورت متناظر در SP A و SP B نصب شوند.
  • افزونگی واقعی به Zoning، طراحی Fabric، وجود مسیرهای مستقل و تنظیم Multipathing روی میزبان وابسته است؛ صرف نصب کارت آن را تضمین نمی‌کند.
  • این کارت برای Fibre Channel است و نباید با کارت‌های 10GbE/iSCSI یا توسعه SAS اشتباه گرفته شود.
  • وجود SFP، وضعیت فیزیکی قطعه، نوع بسته‌بندی، تطابق با سیستم مقصد و شرایط پشتیبانی باید در استعلام نهایی مشخص شوند.

معرفی تخصصی و جایگاه ماژول 565-BBIC در استوریج Unity

در استوریج‌های سازمانی، مسیر اتصال کنترلر به سرور به‌اندازه عملکرد درایوها و پردازشگرهای ذخیره‌سازی اهمیت دارد. ماژول Unity 2x4 PORT IO 16GB FC یک رابط Host Connectivity برای ارائه دسترسی Block از طریق شبکه Fibre Channel است. در طراحی شبکه ذخیره‌سازی مبتنی بر SAN، این ماژول می‌تواند تعداد پورت‌های ارتباطی در دسترس را افزایش دهد و امکان توزیع ارتباط میزبان‌ها میان مسیرهای مختلف را فراهم کند.

نقش کارت I/O در مسیر داده‌های Front-End

این کارت در مسیر ارتباطی Host HBA → FC Switch / Fabric → Unity Storage Processor قرار می‌گیرد و نقطه اتصال نوری استوریج را تأمین می‌کند. کارت I/O جایگزین پردازنده ذخیره‌سازی، دیسک یا ظرفیت قابل‌استفاده نیست؛ بنابراین افزایش سرعت نهایی برنامه‌ها به کارایی کنترلر، بار کاری، تنظیمات شبکه، عملکرد دیسک‌ها و تعداد مسیرهای هم‌زمان نیز وابسته است.

ارتباط با خانواده Dell EMC Unity و Unity XT

این نوع ماژول چهارپورتی در مستندات سخت‌افزاری Unity برای اتصال FC معرفی شده است؛ بااین‌حال سازگاری پارت‌نامبر 565-BBIC باید برای مدل و نسخه مشخص دستگاه تأیید شود. برای بررسی جایگاه این قطعه در نسل‌های جدیدتر، می‌توان محصولات خانواده استوریج Dell Unity XT را نیز مقایسه کرد. یکسان بودن نام خانواده به معنی قابل‌نصب بودن قطعه در همه مدل‌ها و کانفیگ‌ها نیست.

تعریف کوتاه: Fibre Channel I/O Module

ماژول FC I/O یک رابط سخت‌افزاری در سمت استوریج برای برقراری اتصال Block به میزبان‌ها یا سوئیچ‌های SAN است؛ سرعت اسمی هر پورت با نرخ واقعی انتقال داده یا عملکرد کل استوریج یکسان نیست.

ویژگی‌ها و مزایای کاربردی کارت IO یونیتی 16Gb FC

مزیت اصلی این محصول، توسعه اتصال نوری و ایجاد امکان طراحی مسیرهای مستقل در محیط‌های سازگار Unity است. نتایج عملکردی هر پیاده‌سازی به تجهیزات سمت میزبان و شبکه نیز بستگی دارد.

چهار پورت FC روی هر ماژول

چهار درگاه مستقل در هر ماژول، طراحی اتصال چند میزبان، توزیع پورت‌ها میان Fabricها و برنامه‌ریزی برای رشد تعداد ارتباطات SAN را آسان‌تر می‌کند.

پشتیبانی از سرعت‌های 4/8/16Gb

امکان مذاکره سرعت در این بازه به یکپارچگی با برخی تجهیزات FC موجود کمک می‌کند؛ البته سرعت لینک به قابلیت HBA، SFP، سوئیچ و پیکربندی دو سمت بستگی دارد.

امکان طراحی ارتباط افزونه

با نصب ماژول‌های متناظر روی دو Storage Processor و طراحی چند مسیر مستقل، می‌توان تداوم دسترسی را هنگام اختلال یک مسیر بهبود داد؛ مشروط به تنظیم صحیح میزبان و SAN.

هماهنگی با محیط‌های سازمانی

این رابط برای اتصال استوریج به زیرساخت‌های Block Storage در دیتاسنتر، ماشین‌های مجازی و سامانه‌های تراکنشی کاربرد دارد؛ بدون اینکه ظرفیت ذخیره‌سازی را مستقیماً افزایش دهد.

مشخصات فنی Unity 2x4 PORT IO 16GB FC P/N: 565-BBIC

در جدول زیر مشخصات شناخته‌شده ماژول و نکاتی که نیازمند تأیید در مرحله استعلام هستند از یکدیگر تفکیک شده‌اند.

جدول مشخصات و ملاحظات فنی
مشخصهتوضیح
نام / SKUUnity 2X4 PORT IO 16GB FC — 565-BBIC
سازنده و خانوادهDell EMC — خانواده استوریج Unity؛ پشتیبانی دقیق وابسته به مدل دستگاه
نوع رابطFibre Channel (FC) برای اتصال Front-End / Block
آرایش اسمی محصول2 × 4 Port؛ دو ماژول چهارپورتی متناظر برای دو Storage Processor در پیکربندی جفت
تعداد پورت هر ماژول۴ پورت اپتیکال FC
سرعت پشتیبانی‌شده هر پورت4 / 8 / 16 Gb/s، مشروط به سازگاری تجهیزات اتصال
نوع اتصال نوریترنسیور FC از نوع SFP+ سازگار؛ نوع فیبر و کابل مطابق مشخصات اپتیک انتخاب می‌شود
برچسب سخت‌افزاری مستند16Gb Fibre v3 برای ماژول چهارپورتی 16Gb FC
معماری نصبماژول‌های هم‌نوع در اسلات‌های متناظر SP A و SP B
کاربرداتصال سرور یا Fabric فیبر چنل به ذخیره‌ساز سازمانی و توسعه مسیرهای SAN
موارد نیازمند تأیید فروشندهتعداد قطعات تحویلی، وجود یا عدم وجود SFP، وضعیت نو/استوک، سلامت پورت‌ها و شرایط گارانتی
نکته درباره ظرفیت و سرعت

عدد 16Gb در نام محصول به سرعت اسمی هر لینک FC اشاره دارد، نه به ظرفیت حافظه یا سرعت تضمین‌شده کل استوریج. همچنین جمع‌زدن تعداد پورت‌ها و سرعت آن‌ها به‌تنهایی مبنای محاسبه Throughput قابل‌دستیابی برنامه‌ها نیست.

نقش ماژول در معماری SAN، پایداری و مدیریت مسیرها

در پروژه‌های Enterprise، داشتن پورت‌های بیشتر زمانی ارزش ایجاد می‌کند که نحوه اتصال میزبان، Fabricهای SAN و سیاست‌های Failover به‌درستی طراحی شده باشند.

نصب متناظر روی دو کنترلر و مسیرهای مستقل

در Unity، دو Storage Processor باید از نظر نوع ماژول I/O و محل نصب آن تطابق داشته باشند. برای افزایش دسترس‌پذیری، مسیرهای دسترسی میزبان معمولاً میان پورت‌های SPA و SPB و ترجیحاً Fabricهای جداگانه توزیع می‌شوند. این موضوع ریسک اختلال ناشی از خرابی یک لینک یا تجهیز شبکه را کاهش می‌دهد، اما به‌تنهایی حذف تمام نقاط شکست را تضمین نمی‌کند.

ضرورت Zoning و Multipathing صحیح

برای استفاده عملی از افزونگی باید Zoning با حداقل مسیرهای مناسب از هر کنترلر، تنظیمات HBA و نرم‌افزار MPIO / Multipathing میزبان بررسی شود. انتخاب سیاست مسیر فعال، توزیع بار و Failover باید مطابق توصیه‌های سازنده و پلتفرم مجازی‌سازی انجام گیرد. برای درک تفاوت این معماری با فناوری‌های جدیدتر، مقاله مقایسه Fibre Channel SAN و NVMe-oF مکمل مفیدی است.

محدودیت مهم در برنامه‌ریزی نصب

تغییر یا تعویض ماژول در یک سیستم فعال باید مطابق رویه سرویس همان مدل، وضعیت مسیرهای میزبان و راهنمای رسمی انجام شود. نصب قطعه، بدون بررسی تطابق اسلات، Firmware و مسیرهای فعال، می‌تواند بر دسترسی سرویس‌ها اثر بگذارد.

کاربردهای سازمانی و سناریوهای مناسب استفاده

این کارت برای سازمان‌هایی مناسب است که به اتصال FC موجود متکی‌اند و توسعه تعداد پورت‌ها یا بازطراحی مسیرهای ارتباطی را دنبال می‌کنند؛ نه برای محیط‌هایی که صرفاً شبکه Ethernet یا دسترسی فایل NAS دارند.

مجازی‌سازی و خوشه‌های VMware / Hyper-V

در کلاسترهای مجازی، چند میزبان ممکن است به Datastoreها یا LUNهای یکسان متصل باشند. تعداد پورت‌های مناسب و طراحی چندمسیره می‌تواند به مدیریت بار I/O و حفظ مسیر جایگزین کمک کند. بااین‌حال، کاهش Latency ماشین مجازی به‌صورت قطعی از تعویض ماژول به‌دست نمی‌آید و باید در کنار وضعیت Pool، دیسک و Queue Depth ارزیابی شود.

دیتابیس، ERP و سامانه‌های تراکنشی

برای پایگاه‌های داده و سامانه‌های مالی، ثبات اتصال ذخیره‌سازی اهمیت دارد. ماژول FC چهارپورتی امکان تفکیک مسیرها و توزیع اتصال‌ها را فراهم می‌کند؛ اما رسیدن به اهداف IOPS و زمان پاسخ به Sizing کل استوریج، الگوی تراکنش‌ها و عملکرد میزبان وابسته است. به‌عنوان نمونه، در طراحی مرتبط با استوریج Unity XT 480 باید ترکیب پورت‌ها، نوع رسانه و نسخه UnityOS از ابتدا مشخص باشد.

در پروژه‌های نوسازی SAN، مهاجرت سرویس یا افزایش تعداد سرورهای متصل نیز این ماژول می‌تواند یکی از گزینه‌های توسعه Front-End باشد. در برخی سناریوهای پشتیبانی‌شده، پورت FC برای ارتباطات ویژه مانند Replication نیز به کار می‌رود؛ استفاده واقعی از چنین قابلیتی به مدل، مجوزها و تنظیمات سیستم بستگی دارد.

مقایسه با کارت‌های ارتباطی نزدیک در خانواده Unity

انتخاب نوع I/O Module باید ابتدا بر اساس پروتکل SAN موجود و سپس سرعت، تعداد پورت‌ها و سازگاری انجام شود. کارت‌های FC و Ethernet نقش یکسانی ندارند و صرف شباهت تعداد پورت‌ها جایگزین مستقیم یکدیگر نیستند.

مقایسه تصمیم‌محور گزینه‌های ارتباطی
گزینهپروتکل / کاربردنکته انتخاب
565-BBIC — چهارپورتی 16Gb FCFibre Channel SANبرای توسعه لینک‌های FC در سامانه‌های سازگار؛ مناسب زمانی که 16Gb با نیاز شبکه هماهنگ باشد.
ماژول Unity 32Gb FCFibre Channel با سرعت بالاتردر برخی مدل‌های Unity XT و نسخه‌های پشتیبانی‌شده UnityOS قابل‌بررسی است؛ سازگاری دقیق پیش‌شرط است.
کارت Unity 10GbE Opticalشبکه Ethernet / سرویس‌های IP و iSCSIبرای طراحی مبتنی بر Ethernet است، نه اتصال مستقیم به Fabric کلاسیک Fibre Channel.
کارت‌های FC قدیمی‌تر با سرعت پایین‌ترFibre Channelدر صورت سازگاری با تجهیزات موجود قابل استفاده‌اند، ولی ممکن است برای تعداد بالای ارتباطات به محدودیت پهنای باند برسند.

برای Unity XT، پشتیبانی از ماژول‌های FC با سرعت ۳۲ گیگابیت به مدل و نسخه نرم‌افزار بستگی دارد؛ بنابراین ارتقای نسل پورت، یک تصمیم مستقل از انتخاب 565-BBIC است و نباید بدون بررسی Compatibility Matrix انجام شود.

نکات مهم پیش از خرید و استعلام قیمت 565-BBIC

۱. تطابق مدل، نسخه نرم‌افزار و اسلات‌های خالی

پیش از سفارش، مدل دقیق ذخیره‌ساز، شماره قطعه فعلی، Service Tag، نسخه UnityOS، تعداد اسلات‌های آزاد و آرایش دو کنترلر را بررسی کنید. ظرفیت قابل نصب I/O Module در همه مدل‌های خانواده Unity یکسان نیست. بهتر است سازگاری پارت‌نامبر و امکان نصب روی هر دو SP قبل از صدور پیش‌فاکتور به‌صورت مکتوب تأیید شود.

۲. اپتیک، کابل، HBA و سوئیچ SAN

تنها داشتن کارت 16Gb FC برای ایجاد لینک کافی نیست. باید SFP+ مورد تأیید Dell، نوع فیبر نوری، محدوده مسافت، HBA سمت میزبان، سرعت سوئیچ و تنظیمات Zoning نیز مناسب باشند. اگر بسته شامل SFP نیست، هزینه و سازگاری آن را جداگانه در نظر بگیرید. برای پیاده‌سازی و بررسی طراحی می‌توان از خدمات ذخیره‌سازی سازمانی آکو استفاده کرد.

۳. وضعیت قطعه، سطح پشتیبانی و برنامه توسعه

در خرید قطعات Enterprise، مشخص‌بودن نو یا کارکرده بودن کالا، شماره قطعه روی لیبل، سلامت پورت‌های نوری، اصالت، اقلام همراه، شرایط تست و دامنه ضمانت اهمیت دارد. همچنین برای جلوگیری از خرید تکراری، رشد آینده تعداد میزبان‌ها و نیاز احتمالی به پورت‌های پرسرعت‌تر را ارزیابی کنید. برای ارزیابی شرایط تعویض و خدمات پس از فروش، خدمات گارانتی و پشتیبانی تجهیزات آکو مرتبط است.

جمع‌بندی؛ چه زمانی ماژول Unity 16Gb FC انتخاب مناسبی است؟

Unity 2x4 PORT IO 16GB FC P/N: 565-BBIC زمانی گزینه‌ای منطقی برای بررسی است که استوریج سازگار Dell EMC Unity دارید، شبکه ذخیره‌سازی شما بر پایه Fibre Channel کار می‌کند و به چهار پورت FC روی هر Storage Processor در یک آرایش دوکنترلره نیاز دارید. نقطه قوت آن توسعه ارتباط SAN و فراهم‌کردن بستر طراحی مسیرهای چندگانه است. در مقابل، تضمین کارایی، تداوم سرویس و سازگاری تنها با داشتن این قطعه ممکن نیست و مستلزم بررسی کل معماری است.

مطالب و محصولات مرتبط برای تصمیم‌گیری دقیق‌تر

محصول مرتبط

کارت Unity 25GbE Optical برای مقایسه مسیر توسعه Ethernet با معماری FC.

مقاله مکمل

تفاوت SAN، NAS و DAS برای انتخاب نوع اتصال متناسب با نیاز سازمان.

راهنمای انتخاب

انتخاب استوریج برای دیتاسنتر با نگاه به عملکرد، توسعه و معماری.

سوالات پرتکرار درباره ماژول 565-BBIC

عبارت 2x4 PORT در نام Unity 565-BBIC به چه معناست؟

این عبارت به آرایش دو ماژول چهارپورتی در سیستم دوکنترلره اشاره دارد. هنگام سفارش باید تأیید شود بسته قابل تحویل دقیقاً شامل چه تعداد ماژول و چه اقلام جانبی است.

آیا این ماژول روی تمام مدل‌های Dell EMC Unity کار می‌کند؟

خیر؛ پشتیبانی باید بر اساس مدل مشخص، نوع اسلات، نسخه سیستم‌عامل و فهرست سازگاری تأیید شود. نام مشترک Unity برای نتیجه‌گیری درباره سازگاری کافی نیست.

آیا هر پورت می‌تواند با سرعت 16Gbps کار کند؟

ماژول چهارپورتی 16Gb FC از لینک‌های 4، 8 و 16Gb/s پشتیبانی می‌کند. سرعت نهایی هر اتصال به SFP، سوئیچ، HBA و تنظیمات طرفین بستگی دارد و معادل نرخ واقعی اپلیکیشن نیست.

آیا نصب دو ماژول به‌تنهایی باعث High Availability می‌شود؟

خیر؛ نصب متناظر روی دو Storage Processor بخشی از طراحی است. برای استفاده از مسیر جایگزین، Zoning، Fabric مستقل در صورت نیاز و Multipathing میزبان باید اصولی پیکربندی شوند.

آیا این کارت جایگزین کارت 10GbE یا 32Gb FC است؟

جایگزین مستقیم 10GbE نیست، چون پروتکل متفاوتی دارد. مقایسه با 32Gb FC نیز به نسل Unity، نسخه UnityOS، نیاز پهنای باند و سازگاری سخت‌افزاری بستگی دارد.

برای استعلام دقیق 565-BBIC چه اطلاعاتی لازم است؟

مدل و Service Tag استوریج، نسخه UnityOS، تعداد پورت موردنیاز، آرایش ماژول‌های موجود، مشخصات سوئیچ FC و SFP، و درخواست شما درباره وضعیت قطعه و گارانتی به استعلام دقیق‌تر کمک می‌کند.

استعلام قیمت و بررسی سازگاری ماژول Unity 565-BBIC

برای اطمینان از تطابق این کارت I/O با مدل ذخیره‌ساز، تعداد پورت‌ها، نوع SFP و شرایط تحویل، مشخصات سیستم خود را با کارشناسان آکو مطرح کنید تا گزینه مناسب پیش از خرید بررسی شود.
