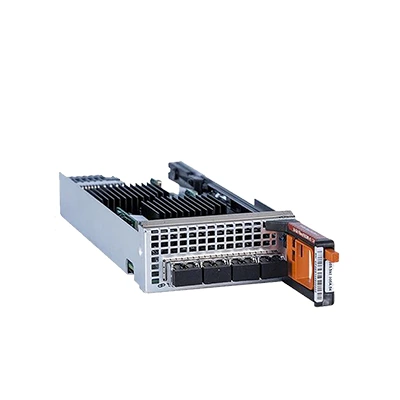

ماژول Unity 2x4 PORT IO 16GB FC P/N: 565-BBIC یک گزینه اتصال Fibre Channel برای بخش Front-End استوریجهای سازگار Dell EMC Unity است. عبارت 2×4 Port به آرایش دو ماژول چهارپورتی برای دو کنترلر ذخیرهساز اشاره دارد؛ بنابراین در پیکربندی کامل، هر کنترلر میتواند چهار پورت FC مجزا در اختیار داشته باشد. این محصول برای توسعه اتصال سرورها به شبکه SAN، تفکیک مسیرهای دسترسی و طراحی زیرساختهای چندمسیره کاربرد دارد؛ با این شرط که مدل دقیق Unity، اسلاتها، نسخه نرمافزار و تجهیزات نوری پیش از خرید بررسی شوند.
در استوریجهای سازمانی، مسیر اتصال کنترلر به سرور بهاندازه عملکرد درایوها و پردازشگرهای ذخیرهسازی اهمیت دارد. ماژول Unity 2x4 PORT IO 16GB FC یک رابط Host Connectivity برای ارائه دسترسی Block از طریق شبکه Fibre Channel است. در طراحی شبکه ذخیرهسازی مبتنی بر SAN، این ماژول میتواند تعداد پورتهای ارتباطی در دسترس را افزایش دهد و امکان توزیع ارتباط میزبانها میان مسیرهای مختلف را فراهم کند.
این کارت در مسیر ارتباطی Host HBA → FC Switch / Fabric → Unity Storage Processor قرار میگیرد و نقطه اتصال نوری استوریج را تأمین میکند. کارت I/O جایگزین پردازنده ذخیرهسازی، دیسک یا ظرفیت قابلاستفاده نیست؛ بنابراین افزایش سرعت نهایی برنامهها به کارایی کنترلر، بار کاری، تنظیمات شبکه، عملکرد دیسکها و تعداد مسیرهای همزمان نیز وابسته است.
این نوع ماژول چهارپورتی در مستندات سختافزاری Unity برای اتصال FC معرفی شده است؛ بااینحال سازگاری پارتنامبر 565-BBIC باید برای مدل و نسخه مشخص دستگاه تأیید شود. برای بررسی جایگاه این قطعه در نسلهای جدیدتر، میتوان محصولات خانواده استوریج Dell Unity XT را نیز مقایسه کرد. یکسان بودن نام خانواده به معنی قابلنصب بودن قطعه در همه مدلها و کانفیگها نیست.
ماژول FC I/O یک رابط سختافزاری در سمت استوریج برای برقراری اتصال Block به میزبانها یا سوئیچهای SAN است؛ سرعت اسمی هر پورت با نرخ واقعی انتقال داده یا عملکرد کل استوریج یکسان نیست.
مزیت اصلی این محصول، توسعه اتصال نوری و ایجاد امکان طراحی مسیرهای مستقل در محیطهای سازگار Unity است. نتایج عملکردی هر پیادهسازی به تجهیزات سمت میزبان و شبکه نیز بستگی دارد.
چهار درگاه مستقل در هر ماژول، طراحی اتصال چند میزبان، توزیع پورتها میان Fabricها و برنامهریزی برای رشد تعداد ارتباطات SAN را آسانتر میکند.
امکان مذاکره سرعت در این بازه به یکپارچگی با برخی تجهیزات FC موجود کمک میکند؛ البته سرعت لینک به قابلیت HBA، SFP، سوئیچ و پیکربندی دو سمت بستگی دارد.
با نصب ماژولهای متناظر روی دو Storage Processor و طراحی چند مسیر مستقل، میتوان تداوم دسترسی را هنگام اختلال یک مسیر بهبود داد؛ مشروط به تنظیم صحیح میزبان و SAN.
این رابط برای اتصال استوریج به زیرساختهای Block Storage در دیتاسنتر، ماشینهای مجازی و سامانههای تراکنشی کاربرد دارد؛ بدون اینکه ظرفیت ذخیرهسازی را مستقیماً افزایش دهد.
در جدول زیر مشخصات شناختهشده ماژول و نکاتی که نیازمند تأیید در مرحله استعلام هستند از یکدیگر تفکیک شدهاند.
| مشخصه | توضیح |
|---|---|
| نام / SKU | Unity 2X4 PORT IO 16GB FC — 565-BBIC |
| سازنده و خانواده | Dell EMC — خانواده استوریج Unity؛ پشتیبانی دقیق وابسته به مدل دستگاه |
| نوع رابط | Fibre Channel (FC) برای اتصال Front-End / Block |
| آرایش اسمی محصول | 2 × 4 Port؛ دو ماژول چهارپورتی متناظر برای دو Storage Processor در پیکربندی جفت |
| تعداد پورت هر ماژول | ۴ پورت اپتیکال FC |
| سرعت پشتیبانیشده هر پورت | 4 / 8 / 16 Gb/s، مشروط به سازگاری تجهیزات اتصال |
| نوع اتصال نوری | ترنسیور FC از نوع SFP+ سازگار؛ نوع فیبر و کابل مطابق مشخصات اپتیک انتخاب میشود |
| برچسب سختافزاری مستند | 16Gb Fibre v3 برای ماژول چهارپورتی 16Gb FC |
| معماری نصب | ماژولهای همنوع در اسلاتهای متناظر SP A و SP B |
| کاربرد | اتصال سرور یا Fabric فیبر چنل به ذخیرهساز سازمانی و توسعه مسیرهای SAN |
| موارد نیازمند تأیید فروشنده | تعداد قطعات تحویلی، وجود یا عدم وجود SFP، وضعیت نو/استوک، سلامت پورتها و شرایط گارانتی |
عدد 16Gb در نام محصول به سرعت اسمی هر لینک FC اشاره دارد، نه به ظرفیت حافظه یا سرعت تضمینشده کل استوریج. همچنین جمعزدن تعداد پورتها و سرعت آنها بهتنهایی مبنای محاسبه Throughput قابلدستیابی برنامهها نیست.
در پروژههای Enterprise، داشتن پورتهای بیشتر زمانی ارزش ایجاد میکند که نحوه اتصال میزبان، Fabricهای SAN و سیاستهای Failover بهدرستی طراحی شده باشند.
در Unity، دو Storage Processor باید از نظر نوع ماژول I/O و محل نصب آن تطابق داشته باشند. برای افزایش دسترسپذیری، مسیرهای دسترسی میزبان معمولاً میان پورتهای SPA و SPB و ترجیحاً Fabricهای جداگانه توزیع میشوند. این موضوع ریسک اختلال ناشی از خرابی یک لینک یا تجهیز شبکه را کاهش میدهد، اما بهتنهایی حذف تمام نقاط شکست را تضمین نمیکند.
برای استفاده عملی از افزونگی باید Zoning با حداقل مسیرهای مناسب از هر کنترلر، تنظیمات HBA و نرمافزار MPIO / Multipathing میزبان بررسی شود. انتخاب سیاست مسیر فعال، توزیع بار و Failover باید مطابق توصیههای سازنده و پلتفرم مجازیسازی انجام گیرد. برای درک تفاوت این معماری با فناوریهای جدیدتر، مقاله مقایسه Fibre Channel SAN و NVMe-oF مکمل مفیدی است.
تغییر یا تعویض ماژول در یک سیستم فعال باید مطابق رویه سرویس همان مدل، وضعیت مسیرهای میزبان و راهنمای رسمی انجام شود. نصب قطعه، بدون بررسی تطابق اسلات، Firmware و مسیرهای فعال، میتواند بر دسترسی سرویسها اثر بگذارد.
این کارت برای سازمانهایی مناسب است که به اتصال FC موجود متکیاند و توسعه تعداد پورتها یا بازطراحی مسیرهای ارتباطی را دنبال میکنند؛ نه برای محیطهایی که صرفاً شبکه Ethernet یا دسترسی فایل NAS دارند.
در کلاسترهای مجازی، چند میزبان ممکن است به Datastoreها یا LUNهای یکسان متصل باشند. تعداد پورتهای مناسب و طراحی چندمسیره میتواند به مدیریت بار I/O و حفظ مسیر جایگزین کمک کند. بااینحال، کاهش Latency ماشین مجازی بهصورت قطعی از تعویض ماژول بهدست نمیآید و باید در کنار وضعیت Pool، دیسک و Queue Depth ارزیابی شود.
برای پایگاههای داده و سامانههای مالی، ثبات اتصال ذخیرهسازی اهمیت دارد. ماژول FC چهارپورتی امکان تفکیک مسیرها و توزیع اتصالها را فراهم میکند؛ اما رسیدن به اهداف IOPS و زمان پاسخ به Sizing کل استوریج، الگوی تراکنشها و عملکرد میزبان وابسته است. بهعنوان نمونه، در طراحی مرتبط با استوریج Unity XT 480 باید ترکیب پورتها، نوع رسانه و نسخه UnityOS از ابتدا مشخص باشد.
در پروژههای نوسازی SAN، مهاجرت سرویس یا افزایش تعداد سرورهای متصل نیز این ماژول میتواند یکی از گزینههای توسعه Front-End باشد. در برخی سناریوهای پشتیبانیشده، پورت FC برای ارتباطات ویژه مانند Replication نیز به کار میرود؛ استفاده واقعی از چنین قابلیتی به مدل، مجوزها و تنظیمات سیستم بستگی دارد.
انتخاب نوع I/O Module باید ابتدا بر اساس پروتکل SAN موجود و سپس سرعت، تعداد پورتها و سازگاری انجام شود. کارتهای FC و Ethernet نقش یکسانی ندارند و صرف شباهت تعداد پورتها جایگزین مستقیم یکدیگر نیستند.
| گزینه | پروتکل / کاربرد | نکته انتخاب |
|---|---|---|
| 565-BBIC — چهارپورتی 16Gb FC | Fibre Channel SAN | برای توسعه لینکهای FC در سامانههای سازگار؛ مناسب زمانی که 16Gb با نیاز شبکه هماهنگ باشد. |
| ماژول Unity 32Gb FC | Fibre Channel با سرعت بالاتر | در برخی مدلهای Unity XT و نسخههای پشتیبانیشده UnityOS قابلبررسی است؛ سازگاری دقیق پیششرط است. |
| کارت Unity 10GbE Optical | شبکه Ethernet / سرویسهای IP و iSCSI | برای طراحی مبتنی بر Ethernet است، نه اتصال مستقیم به Fabric کلاسیک Fibre Channel. |
| کارتهای FC قدیمیتر با سرعت پایینتر | Fibre Channel | در صورت سازگاری با تجهیزات موجود قابل استفادهاند، ولی ممکن است برای تعداد بالای ارتباطات به محدودیت پهنای باند برسند. |
برای Unity XT، پشتیبانی از ماژولهای FC با سرعت ۳۲ گیگابیت به مدل و نسخه نرمافزار بستگی دارد؛ بنابراین ارتقای نسل پورت، یک تصمیم مستقل از انتخاب 565-BBIC است و نباید بدون بررسی Compatibility Matrix انجام شود.
پیش از سفارش، مدل دقیق ذخیرهساز، شماره قطعه فعلی، Service Tag، نسخه UnityOS، تعداد اسلاتهای آزاد و آرایش دو کنترلر را بررسی کنید. ظرفیت قابل نصب I/O Module در همه مدلهای خانواده Unity یکسان نیست. بهتر است سازگاری پارتنامبر و امکان نصب روی هر دو SP قبل از صدور پیشفاکتور بهصورت مکتوب تأیید شود.
تنها داشتن کارت 16Gb FC برای ایجاد لینک کافی نیست. باید SFP+ مورد تأیید Dell، نوع فیبر نوری، محدوده مسافت، HBA سمت میزبان، سرعت سوئیچ و تنظیمات Zoning نیز مناسب باشند. اگر بسته شامل SFP نیست، هزینه و سازگاری آن را جداگانه در نظر بگیرید. برای پیادهسازی و بررسی طراحی میتوان از خدمات ذخیرهسازی سازمانی آکو استفاده کرد.
در خرید قطعات Enterprise، مشخصبودن نو یا کارکرده بودن کالا، شماره قطعه روی لیبل، سلامت پورتهای نوری، اصالت، اقلام همراه، شرایط تست و دامنه ضمانت اهمیت دارد. همچنین برای جلوگیری از خرید تکراری، رشد آینده تعداد میزبانها و نیاز احتمالی به پورتهای پرسرعتتر را ارزیابی کنید. برای ارزیابی شرایط تعویض و خدمات پس از فروش، خدمات گارانتی و پشتیبانی تجهیزات آکو مرتبط است.
Unity 2x4 PORT IO 16GB FC P/N: 565-BBIC زمانی گزینهای منطقی برای بررسی است که استوریج سازگار Dell EMC Unity دارید، شبکه ذخیرهسازی شما بر پایه Fibre Channel کار میکند و به چهار پورت FC روی هر Storage Processor در یک آرایش دوکنترلره نیاز دارید. نقطه قوت آن توسعه ارتباط SAN و فراهمکردن بستر طراحی مسیرهای چندگانه است. در مقابل، تضمین کارایی، تداوم سرویس و سازگاری تنها با داشتن این قطعه ممکن نیست و مستلزم بررسی کل معماری است.
کارت Unity 25GbE Optical برای مقایسه مسیر توسعه Ethernet با معماری FC.
تفاوت SAN، NAS و DAS برای انتخاب نوع اتصال متناسب با نیاز سازمان.
انتخاب استوریج برای دیتاسنتر با نگاه به عملکرد، توسعه و معماری.
این عبارت به آرایش دو ماژول چهارپورتی در سیستم دوکنترلره اشاره دارد. هنگام سفارش باید تأیید شود بسته قابل تحویل دقیقاً شامل چه تعداد ماژول و چه اقلام جانبی است.
خیر؛ پشتیبانی باید بر اساس مدل مشخص، نوع اسلات، نسخه سیستمعامل و فهرست سازگاری تأیید شود. نام مشترک Unity برای نتیجهگیری درباره سازگاری کافی نیست.
ماژول چهارپورتی 16Gb FC از لینکهای 4، 8 و 16Gb/s پشتیبانی میکند. سرعت نهایی هر اتصال به SFP، سوئیچ، HBA و تنظیمات طرفین بستگی دارد و معادل نرخ واقعی اپلیکیشن نیست.
خیر؛ نصب متناظر روی دو Storage Processor بخشی از طراحی است. برای استفاده از مسیر جایگزین، Zoning، Fabric مستقل در صورت نیاز و Multipathing میزبان باید اصولی پیکربندی شوند.
جایگزین مستقیم 10GbE نیست، چون پروتکل متفاوتی دارد. مقایسه با 32Gb FC نیز به نسل Unity، نسخه UnityOS، نیاز پهنای باند و سازگاری سختافزاری بستگی دارد.
مدل و Service Tag استوریج، نسخه UnityOS، تعداد پورت موردنیاز، آرایش ماژولهای موجود، مشخصات سوئیچ FC و SFP، و درخواست شما درباره وضعیت قطعه و گارانتی به استعلام دقیقتر کمک میکند.
برای اطمینان از تطابق این کارت I/O با مدل ذخیرهساز، تعداد پورتها، نوع SFP و شرایط تحویل، مشخصات سیستم خود را با کارشناسان آکو مطرح کنید تا گزینه مناسب پیش از خرید بررسی شود.
