سوئیچ HPE SAN Switch 6600 B با نام فنی HPE SN6600B Fibre Channel Switch یکی از سوئیچهای 32Gb Fibre Channel خانواده B-Series شرکت HPE است که برای اتصال پرسرعت سرورها به سیستمهای ذخیرهسازی سازمانی، توسعه شبکه SAN و پشتیبانی از محیطهای مجازیسازی و استوریجهای Flash طراحی شده است. این دستگاه با فرمفکتور 1U، پشتیبانی از 24 تا 64 پورت منطقی Fibre Channel و ظرفیت تجمیعی اعلامشده 2 ترابیت بر ثانیه، امکان ایجاد یک زیرساخت ذخیرهسازی متراکم و توسعهپذیر را فراهم میکند. قابلیت Ports on Demand، پشتیبانی از فناوری NVMe over Fibre Channel و امکانات مدیریتی Fabric OS، این مدل را برای سازمانهایی مناسب میسازد که به عملکرد پایدار و توسعه مرحلهای شبکه ذخیرهسازی نیاز دارند. انتخاب کانفیگ نهایی باید با توجه به تعداد پورتهای فعال، سرعت تجهیزات متصل، نوع ماژولهای نوری و لایسنسهای موردنیاز انجام شود.
HPE SN6600B یک سوئیچ شبکه ذخیرهسازی مبتنی بر Fibre Channel نسل ششم است که وظیفه ایجاد ارتباط اختصاصی میان سرورها، تجهیزات ذخیرهسازی و سایر سوئیچهای SAN را بر عهده دارد. برخلاف سوئیچهای شبکه Ethernet که برای انتقال انواع ترافیک شبکه مورد استفاده قرار میگیرند، این محصول برای مدیریت جریانهای ورودی و خروجی ذخیرهسازی در محیطهای Fibre Channel SAN بهینه شده است.
افزایش حجم داده، توسعه ماشینهای مجازی و استفاده از آرایههای ذخیرهسازی مبتنی بر SSD و NVMe، نیاز به شبکههایی با پهنای باند بالا و تأخیر کنترلشده را افزایش داده است. SN6600B با استفاده از پورتهای 32Gbps و معماری Fabric، میتواند بخشی از این نیاز را در مراکز داده متوسط و بزرگ پوشش دهد.
این مدل در خانواده سوئیچهای SAN شرکت HPE قرار میگیرد و برای سازمانهایی کاربرد دارد که قصد توسعه زیرساخت Fibre Channel موجود یا طراحی یک شبکه ذخیرهسازی با تراکم پورت بیشتر را دارند.

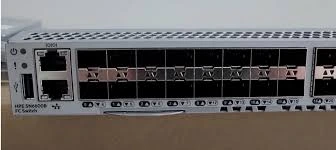

سوئیچ SN6600B دارای طراحی ثابت و رکمونت 1U است. این دستگاه از حداکثر 48 درگاه SFP برای ارتباطات Fibre Channel و چهار درگاه QSFP با قابلیت ارائه 16 اتصال منطقی 32Gbps پشتیبانی میکند. بنابراین ظرفیت نهایی آن میتواند به 64 پورت منطقی برسد.
در نسخههای پایه، تعداد مشخصی از پورتها فعال هستند و برای افزایش ظرفیت باید لایسنس Ports on Demand و در صورت نیاز ماژولهای نوری مناسب تهیه شود. این معماری به سازمان اجازه میدهد بدون تعویض کل سوئیچ، ظرفیت قابل استفاده آن را در محدوده سختافزار موجود افزایش دهد.
شبکه Storage Area Network مبتنی بر Fibre Channel یک زیرساخت ارتباطی اختصاصی برای انتقال دادههای ذخیرهسازی در سطح Block است. در این معماری، سرورها از طریق HBA و سوئیچهای Fibre Channel به استوریج متصل میشوند. این جداسازی به مدیریت بهتر ترافیک ذخیرهسازی، کنترل دسترسی و ایجاد مسیرهای ارتباطی مستقل کمک میکند.
ارزش اصلی سوئیچ HPE 6600B تنها در سرعت 32 گیگابیتی آن خلاصه نمیشود. تراکم پورت، قابلیت توسعه تدریجی، امکانات عیبیابی و پشتیبانی از معماریهای افزونه از عوامل مهمی هستند که این دستگاه را برای شبکههای ذخیرهسازی سازمانی قابل استفاده میکنند.
پورتهای Fibre Channel با سرعت حداکثر 32Gbps امکان انتقال ترافیک ذخیرهسازی میان سرورها و استوریجها را با پهنای باند بالا فراهم میکنند. طبق مشخصات فنی HPE، تأخیر سوئیچینگ محلی این مدل حدود 700 نانوثانیه است. این ویژگی برای پایگاههای داده، ماشینهای مجازی و بارهای کاری حساس به تأخیر اهمیت دارد.
قابلیت Ports on Demand به مدیران شبکه امکان میدهد ظرفیت پورتهای فعال را متناسب با توسعه زیرساخت افزایش دهند. فعالسازی از 24 به 36 و سپس 48 پورت SFP انجام میشود و با استفاده از ظرفیت QSFP میتوان به حداکثر 64 پورت منطقی دست یافت.
وجود دو منبع تغذیه افزونه، قابلیت Hot-Swap و سیستم خنککننده یکپارچه به افزایش قابلیت اطمینان سختافزاری کمک میکند. برای دستیابی به دسترسپذیری واقعی سرویس، استفاده از Fabricهای مستقل، مسیرهای افزونه و Multipathing نیز ضروری است.
ابزارهای Fabric OS و قابلیتهای توسعهیافته Fabric Vision امکان تحلیل سلامت Fabric، پایش جریانهای I/O، شناسایی خطاهای ارتباطی و بررسی مشکلاتی مانند Slow Drain Device را فراهم میکنند. دسترسی به برخی قابلیتهای تحلیلی به بسته نرمافزاری و لایسنس وابسته است.
زمانی که تعداد سرورها یا استوریجهای متصل به SAN بهتدریج افزایش پیدا میکند، امکان فعالسازی پورتهای جدید میتواند خرید زودهنگام تجهیزات اضافی را کاهش دهد. بااینحال، هزینه نهایی باید با احتساب لایسنس PoD، ماژولهای SFP/QSFP، پشتیبانی و ظرفیت موردنیاز آینده محاسبه شود.
مشخصات اصلی SN6600B بر پایه معماری 32Gb Fibre Channel، طراحی ثابت 1U و ظرفیت توسعهپذیر پورتها تعریف میشود. برخی امکانات دستگاه مانند تعداد پورت فعال، نوع Transceiver و قابلیتهای نرمافزاری، بسته به SKU و لایسنس خریداریشده متفاوت هستند.
| مشخصه | توضیحات فنی |
|---|---|
| برند | HPE - Hewlett Packard Enterprise |
| مدل | HPE SN6600B / HPE SAN Switch 6600 B |
| خانواده محصول | HPE B-Series Fibre Channel Switches |
| نوع سوئیچ | Fibre Channel SAN Switch |
| نسل فناوری | نسل ششم Fibre Channel - کلاس 32Gb |
| سرعت پورتهای استاندارد | 4، 8، 16 و 32Gbps بسته به نوع ماژول نوری و پیکربندی؛ پشتیبانی از 10Gbps در شرایط مشخص |
| تعداد پورت فعال اولیه | 24 یا 48 پورت، بسته به مدل و SKU |
| حداکثر ظرفیت پورت | 64 پورت منطقی Fibre Channel |
| درگاههای فیزیکی | 48 درگاه SFP و 4 درگاه QSFP |
| توسعه پورت | Ports on Demand در گامهای 12 پورتی SFP و ظرفیت 16 پورت منطقی از طریق QSFP |
| پهنای باند تجمیعی | تا 2Tbps طبق مشخصات HPE |
| تأخیر سوئیچینگ محلی | حدود 700 نانوثانیه برای پورتهای Local Switched |
| پشتیبانی از NVMe | آماده استفاده در معماری NVMe over Fibre Channel با رعایت سازگاری تجهیزات و نرمافزار |
| سیستمعامل | Brocade Fabric OS با نسخه سازگار با سختافزار |
| مدیریت | CLI، Web Tools، SSH، SNMP، REST API و HPE SANnav |
| قابلیتهای ارتباطی | ISL، Zoning، NPIV، Access Gateway و ISL Trunking با شرایط لازم |
| منابع تغذیه | دو منبع تغذیه افزونه و Hot-Swappable |
| فرمفکتور | Rackmount 1U |
| کاربرد اصلی | شبکه SAN سازمانی، زیرساخت Flash، مجازیسازی و اتصال سرور به استوریج |
سوئیچ SN6600B امکان استفاده از لینکهای Fibre Channel با سرعتهای مختلف را فراهم میکند. سرعت عملیاتی هر اتصال به قابلیتهای دو دستگاه متصل، نوع ماژول نوری، کابل و تنظیمات پورت بستگی دارد. برای دستیابی به سرعت 32Gbps، هر دو سمت اتصال باید از این سرعت پشتیبانی کنند.
استفاده از چهار درگاه QSFP در این سوئیچ امکان دستیابی به ظرفیت ارتباطی معادل 16 پورت 32Gbps اضافی را فراهم میکند. ظرفیت کامل 64 پورت تنها در صورتی در دسترس خواهد بود که لایسنسها و تجهیزات نوری مربوطه تهیه و فعال شده باشند.
پهنای باند تجمیعی 2Tbps نشاندهنده ظرفیت معماری سوئیچ است و نباید با سرعت واقعی یک اتصال یا توان عملیاتی تضمینشده یک نرمافزار اشتباه گرفته شود. عملکرد نهایی شبکه SAN به طراحی مسیرها، میزان ترافیک، سرعت HBA و توان استوریج نیز وابسته است.
ساختار توسعهپذیر این دستگاه مبتنی بر افزایش ظرفیت از طریق لایسنس است. علاوه بر Ports on Demand، امکاناتی مانند Fabric Vision، Extended Fabric و ISL Trunking در بسته Power Pack+ یا از طریق لایسنسهای مربوطه ارائه میشوند.
قابلیت ISL Trunking امکان تجمیع منطقی چند لینک بین سوئیچهای سازگار را فراهم میکند. در SN6600B امکان استفاده از حداکثر هشت اتصال 32Gbps در یک گروه Trunk وجود دارد که ظرفیت اسمی مجموع آنها به 256Gbps میرسد.
عبارت «64 پورت» به معنی فعال بودن 64 اتصال در تمام نسخههای SN6600B نیست. دستگاه ممکن است با 24 یا 48 پورت فعال عرضه شود و فعالسازی ظرفیت بیشتر نیازمند لایسنس PoD و ماژولهای سازگار باشد. پیش از خرید، تعداد پورت فعال، تعداد پورت قابل توسعه و محتویات بسته فروش باید بهصورت جداگانه بررسی شوند.
مدیریت صحیح شبکه SAN تأثیر مستقیمی بر پایداری سرویسهای ذخیرهسازی دارد. HPE SN6600B با استفاده از Fabric OS و ابزارهای مدیریتی B-Series، قابلیتهای پیکربندی، نظارت، کنترل دسترسی و عیبیابی شبکه را در اختیار تیم زیرساخت قرار میدهد.
Fabric OS بستر اصلی مدیریت سوئیچ محسوب میشود. مدیر شبکه میتواند از طریق CLI یا رابط Web Tools، وضعیت پورتها، تنظیمات Fabric، خطاهای ارتباطی و ساختار Zoning را مدیریت کند.
برای مدیریت متمرکز چندین سوئیچ یا Fabric، راهکار HPE SANnav امکاناتی مانند مشاهده سلامت شبکه، تحلیل عملکرد، گزارشگیری و بررسی رخدادها را فراهم میکند. SAN Network Advisor نیز در برخی زیرساختهای قدیمیتر B-Series استفاده شده است؛ اما برای پیادهسازی جدید باید سازگاری و وضعیت پشتیبانی نرمافزار مدیریتی بررسی شود.
قابلیتهای مرتبط با Fabric Vision، شامل ابزارهایی برای بررسی جریانهای داده، نظارت بر رفتار I/O و تشخیص مشکلاتی مانند تراکم ترافیک یا Slow Drain هستند. ویژگی IO Insight نیز میتواند در شناسایی مسائل عملکردی تجهیزات ذخیرهسازی کمککننده باشد.
امنیت SN6600B بر پایه مجموعهای از قابلیتهای کنترل دسترسی و حفاظت از ارتباطات مدیریتی و Fabric شکل گرفته است.
قابلیت In-flight Encryption در SN6600B برای حفاظت از داده در مسیرهای ارتباطی پشتیبانیشده بین سوئیچها کاربرد دارد و با رمزگذاری داده در سطح دیسک یا استوریج یکسان نیست. استفاده از این قابلیت باید با توجه به نسخه Fabric OS، سازگاری تجهیزات دو طرف و معماری ارتباطی بررسی شود.
سوئیچ 6600B برای محیطهایی مناسب است که علاوه بر سرعت انتقال بالا، به اتصال تعداد بیشتری از سرورها و استوریجها، مدیریت متمرکز و امکان توسعه آینده شبکه نیاز دارند.
در دیتاسنترهای سازمانی، این سوئیچ میتواند ارتباط میان هاستهای پردازشی و استوریجهای مرکزی را فراهم کند. پشتیبانی از چندین سرعت Fibre Channel امکان استفاده از آن را در زیرساختهای دارای نسلهای مختلف تجهیزات افزایش میدهد.
در محیطهای VMware، Hyper-V و سایر پلتفرمهای مجازیسازی که از SAN مبتنی بر Fibre Channel استفاده میکنند، SN6600B میتواند دسترسی هاستها به Datastoreهای مشترک را فراهم کند.
این مدل برای اتصال آرایههای Flash و زیرساختهای NVMe over FC سازگار قابل استفاده است. پهنای باند ارتباطی مناسب میتواند به کاهش محدودیت شبکه در بارهای کاری پرتراکنش کمک کند.
سرویسهایی مانند پایگاههای داده تراکنشی، سامانههای مالی، سیستمهای ERP و نرمافزارهای سازمانی معمولاً به دسترسی پایدار و قابل پیشبینی به اطلاعات نیاز دارند.
در چنین محیطهایی، SN6600B میتواند بخشی از معماری ذخیرهسازی کمتأخیر باشد. البته سرعت پاسخگویی نهایی تنها به سوئیچ وابسته نیست و عواملی مانند طراحی LUN، کارایی آرایه ذخیرهسازی، صفهای I/O، وضعیت HBA و تنظیمات Multipathing نیز تأثیرگذار هستند.
فناوری NVMe over Fibre Channel امکان انتقال فرمانهای NVMe را روی زیرساخت Fibre Channel فراهم میکند. این معماری به سازمانهایی که قبلاً از SAN مبتنی بر Fibre Channel استفاده میکردند کمک میکند در صورت سازگاری تجهیزات، بدون جایگزینی کامل شبکه به سمت استوریجهای مبتنی بر NVMe حرکت کنند.
SN6600B بهعنوان یک سوئیچ NVMe-ready معرفی شده است؛ بااینحال، استفاده عملی از NVMe/FC نیازمند پشتیبانی HBA، سیستمعامل، درایور، Firmware، Fabric OS و استوریج مقصد است. برای آشنایی بیشتر با این معماری میتوان مقاله مقایسه Fibre Channel SAN و NVMe-oF را مطالعه کرد.
در سازمانهایی که تعداد سرورها و استوریجها بهمرور افزایش مییابد، توسعه تعداد پورت یکی از معیارهای مهم انتخاب سوئیچ است. SN6600B به دلیل تراکم پورت بالا در فضای 1U میتواند برای توسعه Fabric موجود یا افزایش تعداد اتصالهای سرور و استوریج گزینه مناسبی باشد.
برای جلوگیری از ایجاد Single Point of Failure، پیشنهاد میشود معماری SAN با دو Fabric مستقل، مسیرهای ارتباطی افزونه و سیاستهای صحیح Failover طراحی شود.
انتخاب میان مدلهای مختلف HPE SAN Switch باید بر اساس تعداد پورت، سرعت موردنیاز، تراکم اتصالها، قابلیت توسعه، امکانات مدیریتی و طول عمر موردانتظار زیرساخت انجام شود.
SN6600B در خانواده سوئیچهای 32Gb Fibre Channel، گزینهای با تراکم پورت بالاتر نسبت به مدلهای کمظرفیتتر است؛ درحالیکه مدلهای نسل جدید مانند SN6700B برای نیازهای 64Gb Fibre Channel طراحی شدهاند.
| مدل | سرعت FC | حداکثر پورت | فرمفکتور | جایگاه کاربردی |
|---|---|---|---|---|
| HPE SN6000B | 16Gbps | 48 | 1U | شبکههای SAN مبتنی بر نسل 16Gb |
| HPE SN3600B | 32Gbps | 24 | 1U | شبکههای 32Gb با تراکم پورت کمتر |
| HPE SN6600B | 32Gbps | 64 پورت منطقی | 1U | شبکههای 32Gb با نیاز به تراکم و توسعه بیشتر |
| HPE SN6700B | 64Gbps | 56 | 1U | زیرساختهای نسل جدید 64Gb Fibre Channel |
SN6600B برای توسعه زیرساختهای 32Gb و دستیابی به ظرفیت بالای اتصال در فضای محدود مناسب است. در مقابل، SN6700B با پشتیبانی از ارتباطات 64Gbps برای محیطهایی کاربرد دارد که به نسل جدید پهنای باند Fibre Channel نیاز دارند. تعداد پورت بیشتر در یک مدل لزوماً به معنی عملکرد بهتر در همه بارهای کاری نیست؛ سرعت هر اتصال و معماری شبکه نیز باید بررسی شود.
در مقایسه با محصولات Cisco MDS یا سوئیچهای Brocade نیز معیارهایی مانند سرعت پورت، نوع ASIC، امکانات Fabric، سازگاری بیننسلی، لایسنس و هزینه پشتیبانی اهمیت دارند. ازآنجاکه خانواده HPE B-Series بر فناوری Brocade مبتنی است، نمیتوان بدون مقایسه مدل و کانفیگ مشخص، برتری قطعی SN6600B را نسبت به یک سوئیچ Brocade معادل اعلام کرد.
خرید سوئیچ SAN تنها بر اساس سرعت اسمی یا تعداد پورت کافی نیست. پیش از سفارش باید نیازهای فعلی و آینده زیرساخت مشخص شوند تا از هزینه اضافی، محدودیت توسعه یا ناسازگاری تجهیزات جلوگیری شود.
اولین مرحله، محاسبه تعداد اتصالهای موردنیاز برای سرورها، استوریجها و ارتباطات بین سوئیچی است. باید مشخص شود چه تعداد پورت برای تجهیزات فعلی استفاده خواهد شد و چه ظرفیتی برای توسعه آینده در نظر گرفته میشود.
در پروژههایی که ارتباط بین سرورها و استوریجها نیازمند بازطراحی است، استفاده از خدمات ذخیرهسازی سازمانی آکو میتواند برای بررسی معماری SAN، ظرفیت ارتباطی، Sizing و برنامهریزی پیادهسازی مفید باشد.
SN6600B در نسخههای مختلفی عرضه شده است. برخی کانفیگها همراه با ماژولهای نوری هستند و برخی نسخهها به خرید جداگانه Transceiver نیاز دارند. وجود Power Pack+ نیز باید بر اساس مشخصات دقیق SKU بررسی شود.
هنگام خرید، لازم است نوع ماژولهای SFP و QSFP، طول موج، برد نوری، کابل فیبر و سازگاری آنها با پورتهای دستگاه بررسی شود. همچنین هزینه فعالسازی قابلیتهای پیشرفته میتواند بر قیمت نهایی تأثیر بگذارد.
برای محیطهای عملیاتی حساس، بررسی قرارداد پشتیبانی، شرایط تأمین قطعات و وضعیت خدمات پس از فروش اهمیت دارد. اطلاعات مربوط به خدمات گارانتی و پشتیبانی تجهیزات آکو میتواند در برنامهریزی نگهداری زیرساخت مورد استفاده قرار گیرد.
SN6600B یک سوئیچ کلاس 32Gb Fibre Channel با سختافزار ثابت است و برای دستیابی به پورتهای مستقل 64Gb Fibre Channel طراحی نشده است. همچنین توسعه ظرفیت آن از سقف سختافزاری 64 پورت منطقی فراتر نمیرود. برای محیطهایی که به تعداد پورت بالاتر، معماری Director یا سرعتهای نسل جدید نیاز دارند، باید مدلهای دیگر بررسی شوند.
اگر سازمان در حال تصمیمگیری میان Fibre Channel سنتی و فناوریهای جدید ذخیرهسازی شبکهای است، مطالعه مقاله مقایسه استوریجهای NVMe-oF با SAN سنتی میتواند به شناخت تفاوتهای معماری و معیارهای انتخاب کمک کند.
سوئیچ HPE SAN Switch 6600 B برای سازمانهایی انتخاب مناسبی است که به یک شبکه ذخیرهسازی 32Gb Fibre Channel با تراکم پورت بالا، قابلیت توسعه تدریجی و امکانات مدیریتی سازمانی نیاز دارند.
مهمترین ارزش این محصول در ترکیب طراحی فشرده 1U، ظرفیت معادل 64 پورت منطقی، پشتیبانی از Fabric OS، افزونگی منبع تغذیه و امکان استفاده در زیرساختهای Flash و NVMe over FC سازگار قرار دارد.
از نظر اقتصادی، قابلیت Ports on Demand به سازمان اجازه میدهد توسعه پورتها را با رشد زیرساخت هماهنگ کند. بااینحال، ارزش خرید واقعی زمانی مشخص میشود که هزینه تجهیزات نوری، لایسنسها، نگهداری و نیازهای آینده در نظر گرفته شوند.
برای بررسی مدلهای همخانواده، انتخاب نسل مناسب Fibre Channel و آشنایی بیشتر با مدیریت شبکه ذخیرهسازی، منابع زیر میتوانند مسیر تصمیمگیری را تکمیل کنند.
برای شناخت اهمیت تحلیل جریانهای ترافیکی، تشخیص اختلالها و پایش سلامت زیرساخت شبکه، مقاله نقش Network Telemetry در عیبیابی دیتاسنتر میتواند اطلاعات تکمیلی مفیدی ارائه کند.
انتخاب ابزارهای نظارتی و امکانات مدیریتی باید متناسب با نوع Fabric و نسخه نرمافزاری سوئیچ انجام شود.
این دستگاه بسته به SKU با 24 یا 48 پورت فعال ارائه میشود و امکان توسعه تا 64 پورت منطقی Fibre Channel را دارد. فعالسازی ظرفیت بیشتر به لایسنس PoD و تجهیزات نوری سازگار نیاز دارد.
SN6600B از ارتباطات Fibre Channel تا سرعت 32Gbps در هر پورت استاندارد سازگار پشتیبانی میکند. پهنای باند تجمیعی اعلامشده برای معماری دستگاه 2Tbps است. سرعت عملی هر اتصال به تجهیزات دو طرف لینک وابسته است.
بله. این مدل بهعنوان سوئیچ NVMe-ready معرفی شده است. برای استفاده از NVMe/FC، باید سازگاری استوریج، HBA، سیستمعامل، درایورها و نسخه Fabric OS بررسی شود.
بله. با استفاده از Ports on Demand میتوان تعداد پورتهای فعال را تا سقف سختافزاری دستگاه افزایش داد. بااینحال، فعالسازی لایسنس یا اتصال تجهیزات جدید لزوماً به معنی توسعه بدون وقفه سرویس در تمام معماریها نیست.
SN6600B متعلق به کلاس 32Gb Fibre Channel و دارای حداکثر ظرفیت 64 پورت منطقی است. SN6700B از نسل 64Gb Fibre Channel پشتیبانی میکند و برای سناریوهای نیازمند سرعت ارتباطی بالاتر در هر پورت طراحی شده است. انتخاب بین آنها به سرعت تجهیزات موجود و برنامه توسعه بستگی دارد.
فعال بودن ISL Trunking به نسخه نرمافزاری و لایسنس دستگاه وابسته است. این قابلیت در بسته Power Pack+ ارائه میشود یا میتواند بر اساس شرایط محصول از طریق لایسنس مربوطه فعال شود.
قیمت نهایی بر اساس SKU، تعداد پورتهای فعال، نوع Transceiver، لایسنسهای نرمافزاری، وضعیت تأمین، شرایط گارانتی و خدمات پشتیبانی تعیین میشود. به همین دلیل استعلام قیمت باید برای کانفیگ دقیق موردنیاز انجام شود.
برای انتخاب کانفیگ مناسب HPE SN6600B، بررسی تعداد پورتهای موردنیاز، سازگاری با سرورها و استوریجها، لایسنسهای PoD و Power Pack+ و دریافت قیمت متناسب با نیاز زیرساخت سازمان، میتوانید با کارشناسان آکو در ارتباط باشید.
