DS-7730B

موجود در انبار
ویژگی های کالا
معرفی محصول

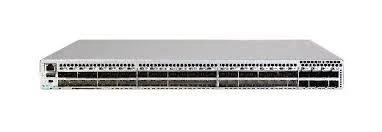

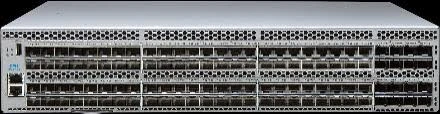

معرفی سریع سوئیچ Dell Connectrix DS-7730B

سوئیچ Dell Connectrix DS-7730B از خانواده B-Series، یک سوئیچ نسل هفتم Fibre Channel برای ایجاد شبکه‌های ذخیره‌سازی SAN پرتراکم است. این مدل در شاسی 2U از ۴۸ پورت فعال در پیکربندی پایه شروع می‌کند و با قابلیت Ports on Demand تا ۱۲۸ اتصال 64Gb/s توسعه می‌یابد. مزیت اصلی آن ظرفیت بالای اتصال سرورها و استوریج‌های فلش در یک شاسی است؛ بااین‌حال، انتخاب آن باید بر اساس تعداد پورت، نوع ماژول نوری، توان مصرفی، معماری افزونگی و سازگاری تجهیزات انجام شود.

Fibre Channel نسل ۷ حداکثر ۱۲۸ پورت 64G ارتفاع رک 2U توسعه با PoD
نکات کلیدی برای ارزیابی DS-7730B
  • پیکربندی پایه دارای ۴۸ پورت فعال است؛ ظرفیت ۱۲۸ پورت به توسعه و فعال‌سازی متناسب وابسته است.
  • ظرفیت نهایی از ۹۶ اتصال SFP+ و ۳۲ اتصال از طریق ۱۶ ماژول دوکاناله SFP-DD تشکیل می‌شود.
  • هر اتصال Fibre Channel از سرعت حداکثر 64Gb/s پشتیبانی می‌کند؛ سرعت واقعی وابسته به تجهیزات دو طرف و وضعیت Fabric است.
  • قابلیت‌های Fabric Vision، ISL Trunking، Extended Fabrics و Integrated Routing در مجموعه امکانات این نسل قرار دارند.
  • منابع تغذیه افزونه و قابل تعویض هنگام کار هستند؛ برای تحمل خرابی کل Fabric همچنان به طراحی مستقل A/B نیاز است.
  • تخمین برق، خنک‌سازی، کابل و نوع کانکتور قبل از سفارش ضروری است.

معرفی و جایگاه سوئیچ Dell Connectrix DS-7730B

DS-7730B در رده سوئیچ‌های Enterprise خانواده سوئیچ‌های Dell Connectrix قرار می‌گیرد. این محصول برای لایه اتصال شبکه ذخیره‌سازی طراحی شده است؛ یعنی ارتباط سرورها، آرایه‌های Storage و سوئیچ‌های دیگر را در یک Fibre Channel Fabric برقرار می‌کند. این دستگاه سوئیچ Ethernet عمومی نیست و جایگزین سوئیچ شبکه LAN محسوب نمی‌شود.

وجه تمایز آن ترکیب ۱۲۸ اتصال Fibre Channel با سرعت اسمی ۶۴ گیگابیت‌برثانیه در ارتفاع 2U است. این تراکم برای مراکز داده‌ای ارزشمند است که تعداد زیادی HBA، پورت Storage یا لینک بین‌سوئیچی (ISL) دارند و می‌خواهند گسترش Fabric را بدون افزایش غیرضروری تعداد شاسی‌ها انجام دهند.

Fibre Channel Fabric چیست؟

Fabric مجموعه‌ای از سوئیچ‌ها، لینک‌ها و سرویس‌های مسیریابی Fibre Channel است که ارتباط بلوکی میان Initiatorها، مانند HBA سرورها، و Targetها، مانند پورت‌های استوریج، را برقرار می‌کند. عملکرد نهایی آن علاوه بر سرعت سوئیچ، به طراحی مسیر، Zoning، تعداد Hop و رفتار بار کاری وابسته است.

ویژگی‌ها و مزایای کلیدی Dell Connectrix 7730B

ارزش DS-7730B زمانی مشخص می‌شود که نیاز عملیاتی، تعداد اتصالات و رشد پیش‌بینی‌شده شبکه مشخص باشد. مزایای زیر مستقیماً به طراحی آن مربوط‌اند.

سرعت 64G Fibre Channel

پورت‌های پرسرعت برای اتصال آرایه‌های All-Flash، سرورهای پرتراکنش و انتقال داده با نیاز به تأخیر پایین مناسب‌اند. بهره‌برداری از ظرفیت کامل به HBA، ترنسیور و سازگاری مسیر بستگی دارد.

تراکم ۱۲۸ اتصال در 2U

ترکیب SFP+ و SFP-DD تعداد اتصال بالا را بدون نیاز به گسترش متناسب فضای رک فراهم می‌کند. این مزیت در SANهای بزرگ و هنگام تجمیع اتصالات بیشتر نمایان می‌شود.

توسعه تدریجی با Ports on Demand

شروع از ۴۸ پورت فعال و افزودن ظرفیت در چند مرحله به سازمان اجازه می‌دهد سرمایه‌گذاری را متناسب با افزایش Host، Storage و ISL برنامه‌ریزی کند.

مسیر داده کم‌تأخیر و بدون Oversubscription

معماری سوئیچ برای ارسال ترافیک در نرخ خط طراحی شده است. این موضوع به کاهش احتمال ایجاد گلوگاه در خود سوئیچ کمک می‌کند؛ اما تأخیر انتهابه‌انتها را تضمین نمی‌کند.

سرویس‌پذیری و پایداری سخت‌افزار

دو منبع تغذیه افزونه و Hot-swappable به همراه فن‌های یکپارچه در ماژول‌ها، مدیریت خرابی و سرویس قطعات را تسهیل می‌کنند؛ مشروط به اجرای درست کابل‌کشی و برق‌رسانی رک.

مشخصات فنی و ساختار پورت‌های DS-7730B

جدول زیر مشخصات کلیدی این مدل را در سطح شاسی و معماری پایه نشان می‌دهد. تعداد پورت فعال و تجهیزات نوری همراه دستگاه باید در پیش‌فاکتور همان پیکربندی مشخص شوند.

جدول مشخصات فنی Dell Connectrix DS-7730B
مشخصهمقدار / توضیح
خانواده و نسلDell Connectrix B-Series، نسل ۷ Fibre Channel
کاربریسوئیچ Fibre Channel برای شبکه SAN سازمانی
تعداد پورت فعال۴۸ پورت در نسخه پایه؛ قابل توسعه تا ۱۲۸ پورت با PoD
سرعت پورتتا 64Gb/s؛ پشتیبانی از سرعت‌های FC شامل 8/10/16/32/64Gb/s مطابق تنظیمات و سازگاری
ترکیب پورت در ظرفیت کامل۹۶ اتصال SFP+ به‌علاوه ۱۶ جایگاه SFP-DD دوکاناله، معادل ۳۲ اتصال دیگر
کانکتور نوریLC برای SFP+ و SN برای ماژول دوکاناله SFP-DD
پهنای باند تجمیعی اسمی8.192Tb/s مجموع ظرفیت ۱۲۸ پورت در نرخ 64G؛ نه سرعت یک لینک یا نرخ تضمین‌شده یک Workload
تأخیر سوئیچینگ محلیحداکثر ۴۶۰ نانوثانیه برای پورت‌های محلی، شامل FEC، طبق مشخصات فنی سازنده
ISL Trunkingتا ۸ پورت SFP+ در هر Trunk و حداکثر 512Gb/s ظرفیت اسمی یک Trunk
ارتفاع شاسی2U؛ ابعاد تقریبی ۴۴۰ × ۸۶٫۷ × ۶۰۹٫۶ میلی‌متر (عرض × ارتفاع × عمق)
تغذیه و خنک‌سازیدو منبع تغذیه افزونه Hot-swappable با فن یکپارچه
توان مصرفی مرجعحدود ۳۶۴ وات بدون ترنسیور و تا ۹۶۹ وات در پیکربندی کامل ۱۲۸ پورت 64G
مدیریت و سیستم‌عاملBrocade Fabric OS، Web Tools و امکان مدیریت متمرکز با SANnav مطابق نسخه و مجوز

پیکربندی SFP+، SFP-DD و توسعه PoD

در پیکربندی نهایی، ۹۶ پورت اتصال از نوع SFP+ و ۱۶ جایگاه ماژول SFP-DD وجود دارد؛ هر SFP-DD دو ارتباط مستقل 64G فراهم می‌کند. بنابراین عدد ۱۲۸ به معنای ۱۲۸ اتصال منطقی FC است، نه ۱۲۸ جایگاه فیزیکی ترنسیور. برای رسیدن به ظرفیت کامل، می‌توان از دو بسته توسعه ۲۴ پورتی SFP+ و یک بسته ۳۲ پورتی SFP-DD در کنار پیکربندی پایه ۴۸ پورتی استفاده کرد.

تفاوت کانکتورهای LC و SN در بخش کابل‌کشی اهمیت دارد. همچنین امکان استفاده از SFP+ در برخی جایگاه‌های سازگار با SFP-DD وجود دارد، ولی ممکن است ظرفیت اتصال قابل استفاده را کاهش دهد. تعداد PoDها، ترنسیورها و پچ‌کوردهای موردنیاز باید از ابتدا مشخص شود.

تفاوت پورت فیزیکی و ظرفیت لایسنس‌شده

نصب ماژول نوری به‌تنهایی به معنای فعال بودن همه ظرفیت‌های شاسی نیست. تعداد اتصالات قابل بهره‌برداری تحت تأثیر لایسنس PoD، نوع ماژول و طراحی اتصال قرار دارد؛ اقلام تحویلی را از روی SKU و پیش‌فاکتور تطبیق دهید.

توان مصرفی، رک و سرمایش

DS-7730B با وجود تراکم بالا، لزوماً کم‌مصرف‌ترین انتخاب برای SAN کوچک نیست. توان مرجع آن با نصب تمام ترنسیورهای 64G و فعال بودن ۱۲۸ پورت می‌تواند به حدود ۹۶۹ وات برسد. پیش از استقرار، ظرفیت PDU و UPS، جهت جریان هوا، عمق مفید رک و مسیر عبور فیبر بررسی شود. برق افزونه در یک شاسی، جایگزین سوئیچ دوم برای تداوم سرویس در خرابی کل Fabric نیست.

امکانات مدیریتی، مانیتورینگ و امنیت شبکه SAN

Fabric OS و قابلیت‌های مدیریت ترافیک

این سوئیچ از اکوسیستم مدیریتی Connectrix B-Series و Fabric OS بهره می‌برد. قابلیت‌هایی مانند Fabric Vision، Flow Vision، ISL Trunking، Extended Fabrics و Integrated Routing به مشاهده رفتار Fabric، توزیع ترافیک و طراحی ارتباطات میان بخش‌های SAN کمک می‌کنند. امکانات Enterprise اصلی این نسل در بسته نرم‌افزاری سوئیچ ارائه می‌شوند، اما سازگاری هر قابلیت با نسخه Fabric OS و توپولوژی باید بررسی شود.

برای مدیریت منفرد، Web Tools و برای دید یکپارچه‌تر به چند سوئیچ و Fabric، SANnav قابل استفاده است. شرایط مجوز و اشتراک SANnav را باید مستقل از مجوز قابلیت‌های داخلی سوئیچ بررسی کرد.

پایش سلامت Fabric و ملاحظات امنیتی

پایش خطاهای پورت، Congestion، جریان‌های ورودی/خروجی و وضعیت مسیرها به شناسایی پیش‌دستانه مشکلاتی مانند Slow Drain Device کمک می‌کند. امکانات نسل هفتم نظیر Secure Boot و کنترل اصالت اجزای نرم‌افزاری نیز بخشی از معماری امنیتی محصول هستند؛ بااین‌حال، برای امنیت عملیاتی باید Zoning، دسترسی مدیریتی، Firmware و سیاست‌های تغییرات به‌درستی مدیریت شوند.

محدودیت مهم در سناریوهای خاص

DS-7730B برای کاربرد FICON/Mainframe طراحی نشده است؛ همچنین طبق برگه مشخصات Dell، فشرده‌سازی و رمزنگاری In-flight ترافیک Fibre Channel روی این مدل پشتیبانی نمی‌شود. در پروژه‌های توسعه بین‌سایتی یا امنیت لینک، این موارد باید پیش از انتخاب محصول بررسی شوند.

کاربردهای Dell Connectrix 7730B در زیرساخت سازمانی

شبکه‌های SAN پرتراکنش و مراکز داده بزرگ

در SANهایی با تعداد بالای سرور و پورت استوریج، DS-7730B می‌تواند به‌عنوان سوئیچ پرظرفیت Fabric استفاده شود. برای سامانه‌های مالی، پایگاه داده‌های پرتراکنش و سامانه‌های حساس به تأخیر، مهم است که علاوه بر پورت 64G، تعداد ISL، سرعت HBAها، مسیرهای Multipathing و توزیع بار نیز صحیح طراحی شود.

استوریج All-Flash و NVMe over Fibre Channel

زیرساخت‌های فلش و NVMe برای کاهش گلوگاه ارتباطی به شبکه ذخیره‌سازی پرسرعت نیاز دارند. DS-7730B می‌تواند بستر FC مناسبی فراهم کند، اما پشتیبانی از NVMe/FC در کل مسیر به سازگاری سرور، HBA، Firmware و آرایه ذخیره‌سازی وابسته است. برای بررسی تفاوت پروتکل‌ها، مطالعه مقایسه Fibre Channel SAN و NVMe-oF مفید است.

در پروژه‌های مبتنی بر استوریج‌های Dell PowerStore نیز این سوئیچ می‌تواند بخشی از مسیر FC باشد؛ البته وجود پورت‌ها و پروتکل‌های لازم در کانفیگ Storage، الزامات Compatibility Matrix و طراحی اتصال باید احراز شود.

مجازی‌سازی، Private Cloud و رشد تدریجی زیرساخت

در کلاسترهای مجازی‌سازی و ابر خصوصی، جابه‌جایی و افزایش تعداد Workloadها باعث رشد تقاضا برای دسترسی پایدار به Storage می‌شود. ظرفیت PoD و امکانات پایش این مدل به توسعه کنترل‌شده کمک می‌کنند. برای Availability واقعی باید هر Host و Storage مسیرهای مستقل به دو Fabric مجزا داشته باشند و معماری Single Point of Failure به‌صورت کامل بررسی شود.

مقایسه DS-7730B با سوئیچ‌های نزدیک Dell Connectrix

انتخاب بین سوئیچ‌های این خانواده بیش از هر چیز به تعداد پورت، نسل Fibre Channel، فضای رک و طرح توسعه وابسته است. جدول زیر تفاوت‌های اصلی را بدون فرض برتری مطلق یک مدل نشان می‌دهد.

مقایسه سریع مدل‌های Connectrix B-Series
مدلنسل / سرعت FCظرفیت پورتارتفاعسناریوی مناسب‌تر
DS-7730BGen 7 / 64G۴۸ تا ۱۲۸2UFabric پرتراکم با ظرفیت رشد بالا
DS-7720BGen 7 / 64G۲۴ تا ۶۴1UFabric متوسط با نیاز به 64G و پورت کمتر
DS-6630BGen 6 / 32G۴۸ تا ۱۲۸2Uمحیط‌هایی با زیرساخت 32G و تراکم بالا
DS-7710BGen 7 / 64G۸ تا ۲۴1Uشبکه کوچک‌تر یا نقطه اتصال با پورت محدود

برای مقایسه با Cisco MDS یا سوئیچ‌های HPE، صرفاً تعداد پورت کافی نیست؛ باید پشتیبانی از FICON یا FC-NVMe، سازگاری Firmware، امکانات Fabric، هزینه لایسنس و پشتیبانی، توان مصرفی و تجهیزات فعلی سازمان را کنار هم سنجید. همچنین دو سوئیچ کوچک‌تر در دو Fabric مستقل، از نظر تاب‌آوری معادل یک شاسی پرپورت نیستند.

نکات مهم پیش از خرید و محدودیت‌های پیاده‌سازی

DS-7730B زمانی توجیه فنی و اقتصادی بیشتری دارد که ظرفیت پرتراکم آن در دوره بهره‌برداری واقعاً استفاده شود. پیش از استعلام، موارد زیر را با تیم شبکه و ذخیره‌سازی نهایی کنید:

چک‌لیست انتخاب و سفارش
  1. محاسبه پورت: تعداد Host، Target، ISL، پورت‌های رزرو و رشد ۳ تا ۵ ساله را برای هر Fabric جداگانه تعیین کنید.
  2. تعیین PoD: مشخص کنید به پیکربندی ۴۸ پورتی نیاز دارید یا بسته‌های توسعه SFP+ و SFP-DD هم باید سفارش داده شوند.
  3. سازگاری تجهیزات: نوع HBA، سرعت‌های قابل مذاکره، نسخه Fabric OS و فهرست سازگاری Dell/سازنده Storage را کنترل کنید.
  4. طراحی کابل و اپتیک: LC یا SN، نوع فیبر، طول لینک، سازگاری ترنسیور و جهت کابل‌کشی را تطبیق دهید.
  5. Availability: دو Fabric مستقل، Multipathing و جداسازی برق را برای بارهای حیاتی لحاظ کنید.
  6. هزینه کل مالکیت: برق، سرمایش، رک، PoD، تجهیزات نوری، پشتیبانی و مانیتورینگ را در TCO بگنجانید.

برای محیطی با شمار اندک پورت یا رشد محدود، مدل کوچک‌تر ممکن است انتخاب اقتصادی‌تری باشد. در مقابل، برای توسعه SAN با ده‌ها اتصال جدید، ظرفیت پورت بالای DS-7730B می‌تواند نیاز به مدیریت چند شاسی اضافی را کاهش دهد. این نتیجه به توپولوژی واقعی وابسته است، نه صرفاً ظرفیت درج‌شده در دیتاشیت.

جمع‌بندی؛ DS-7730B برای چه سازمانی مناسب است؟

پاسخ کوتاه: Dell Connectrix DS-7730B برای دیتاسنترهایی مناسب است که به Fabric مبتنی بر 64G Fibre Channel، ظرفیت رشد تا ۱۲۸ اتصال و تراکم پورت بالا در شاسی 2U نیاز دارند. مزیت اصلی آن مقیاس‌پذیری و ظرفیت ارتباطی است؛ شرط استفاده مؤثر، طراحی صحیح PoD، اپتیک، سازگاری FC، برق و افزونگی دو Fabric است.

اگر اولویت اصلی کاهش تعداد شاسی‌ها و افزایش ظرفیت SAN باشد، این مدل ارزش بررسی دارد. اما برای پروژه‌های کوچک، نیازهای FICON یا سناریوهایی که به فشرده‌سازی و رمزنگاری لینک FC احتیاج دارند، باید گزینه‌های دیگر نیز در فرآیند Sizing ارزیابی شوند.

مطالب، محصولات و خدمات مرتبط

برای تکمیل بررسی فنی و مسیر خرید، منابع زیر با انتخاب و بهره‌برداری از زیرساخت SAN ارتباط مستقیم دارند:

محصولات مرتبط

سوئیچ Dell Connectrix DS-7710B برای بررسی نیازهای 64G با تعداد پورت پایین‌تر.

مقاله مکمل

مقایسه استوریج‌های NVMe-oF و SAN سنتی برای شناخت تفاوت سناریوهای ارتباطی.

خدمات طراحی و اجرا

خدمات ذخیره‌سازی سازمانی آکو برای ارزیابی ظرفیت، طراحی Fabric و اجرای شبکه Storage.

خدمات پس از استقرار

خدمات گارانتی و پشتیبانی تجهیزات آکو برای بررسی الزامات سرویس و نگهداری تجهیزات SAN.

سؤالات پرتکرار درباره Dell Connectrix DS-7730B

سوئیچ Dell Connectrix DS-7730B چند پورت دارد؟

نسخه پایه با ۴۸ پورت فعال عرضه می‌شود و با لایسنس‌های Ports on Demand و ماژول‌های مناسب تا ۱۲۸ اتصال 64G Fibre Channel قابل توسعه است.

آیا تمامی ۱۲۸ پورت از ابتدا فعال هستند؟

خیر. ظرفیت فعال به پیکربندی خریداری‌شده، PoD و تجهیزات نوری وابسته است. حداکثر ظرفیت از ۹۶ اتصال SFP+ و ۳۲ اتصال حاصل از ۱۶ ماژول SFP-DD تشکیل می‌شود.

تفاوت DS-7730B با DS-7720B چیست؟

هر دو از Fibre Channel نسل هفتم با سرعت حداکثر 64G پشتیبانی می‌کنند؛ DS-7730B تا ۱۲۸ اتصال در 2U و DS-7720B تا ۶۴ اتصال در 1U ارائه می‌دهد. انتخاب به تعداد پورت، تراکم و برنامه رشد بستگی دارد.

آیا DS-7730B برای NVMe/FC مناسب است؟

بله، برای Fabricهای پرسرعت مبتنی بر فلش و NVMe/FC قابل بررسی است؛ اما پشتیبانی عملیاتی به سازگاری HBA، استوریج، درایورها و Firmware سراسر مسیر نیاز دارد.

آیا دو پاور افزونه به معنای حذف نیاز به Fabric دوم است؟

خیر. پاور افزونه خرابی یک مسیر تغذیه را پوشش می‌دهد، ولی برای جلوگیری از اختلال ناشی از خرابی کل سوئیچ یا Fabric باید دو مسیر مستقل و Multipathing طراحی شود.

برای استعلام قیمت DS-7730B چه اطلاعاتی لازم است؟

تعداد پورت‌های فعال موردنیاز، بسته‌های PoD، نوع و تعداد ماژول‌های 64G، نوع کابل، جهت جریان هوا، الزامات پشتیبانی و معماری A/B Fabric، اطلاعات اصلی برای تهیه کانفیگ و قیمت دقیق هستند.
