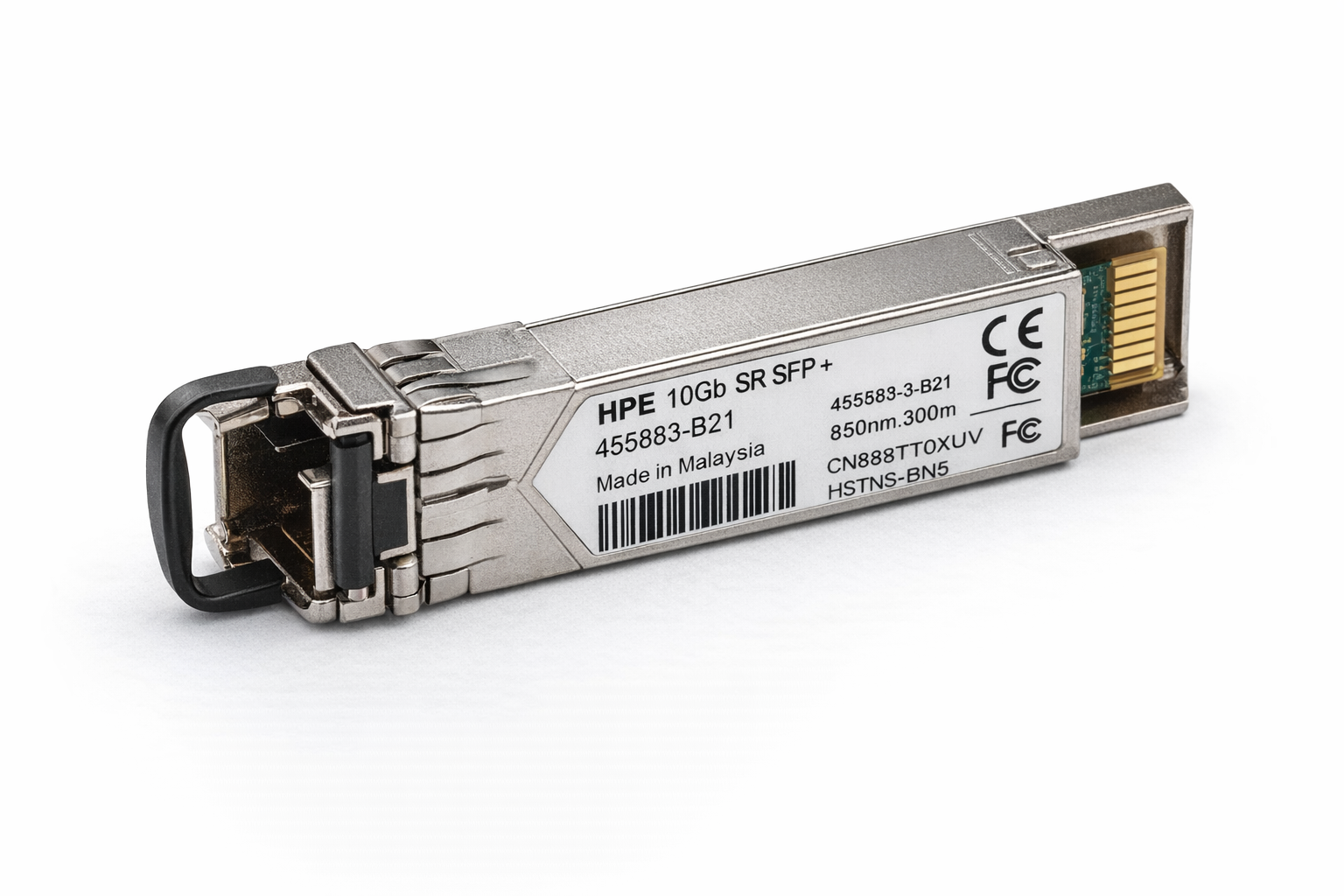

ماژول HPE BLc 10G SFP+ SR Transceiver 455883-B21 یک ترنسیور فیبر نوری 10 گیگابیتی از خانواده HPE BladeSystem c-Class است که برای ایجاد ارتباطات پرسرعت Ethernet روی فیبر نوری مالتیمود (MMF) طراحی شده است. این ماژول با طول موج 850 نانومتر، رابط SFP+ و استاندارد 10GBASE-SR، گزینهای مناسب برای اتصال تجهیزات سازگار در دیتاسنترها و زیرساختهای سازمانی با فواصل کوتاه تا حداکثر 300 متر است. انتخاب صحیح آن به بررسی نوع فیبر، پهنایباند فیبر و سازگاری پورت مقصد وابسته است.
HPE BladeSystem c-Class 10Gb SFP+ SR Transceiver با پارت نامبر 455883-B21 یکی از تجهیزات ارتباطی خانواده HPE است که برای انتقال اطلاعات با سرعت 10 گیگابیت بر ثانیه در شبکههای مبتنی بر فیبر نوری طراحی شده است. این ترنسیور در دسته ماژولهای Short Range قرار میگیرد و برای ارتباطات نوری در فواصل کوتاه، بهویژه در محیطهای دیتاسنتری، کاربرد دارد.
این محصول با تبدیل سیگنال الکتریکی به سیگنال نوری، امکان برقراری ارتباط میان پورتهای شبکه سازگار را از طریق کابل فیبر نوری فراهم میکند. استفاده از رابط SFP+ باعث میشود ماژول در پورتهای مشخصشده برای این فرم فکتور نصب شود و ارتباطی مطابق استاندارد 10GbE برقرار کند.
Transceiver یکی از اجزای مهم در لایه فیزیکی شبکه است که وظیفه ارسال و دریافت سیگنال را بر عهده دارد. در ارتباطات فیبر نوری، این قطعه دادههای الکتریکی را به سیگنالهای نوری تبدیل میکند تا انتقال اطلاعات از طریق فیبر امکانپذیر شود.
در معماریهای سازمانی، ترنسیورهای SFP+ برای ایجاد لینکهای 10 گیگابیتی بین سرورها، سوئیچها و سایر تجهیزات شبکه استفاده میشوند. انتخاب صحیح این قطعه به عواملی مانند سرعت پورت، استاندارد نوری، نوع فیبر و فاصله ارتباطی بستگی دارد.
این مدل بهطور مشخص با عنوان HPE BladeSystem c-Class 10Gb SFP+ SR Transceiver شناخته میشود. بنابراین، کاربرد اصلی آن در زیرساختهایی است که از تجهیزات سازگار با خانواده BladeSystem c-Class استفاده میکنند.
طراحی این ماژول برای ارتباطات Short Range باعث میشود در لینکهای داخلی دیتاسنتر و ارتباطات میان تجهیزات نزدیک، بدون نیاز به استفاده از ترنسیورهای مخصوص فواصل طولانی، ارتباط 10 گیگابیتی برقرار شود.
استاندارد 10GBASE-SR یکی از استانداردهای ارتباط Ethernet با سرعت 10 گیگابیت بر ثانیه است که از طول موج 850 نانومتر و فیبر نوری مالتیمود استفاده میکند. این استاندارد برای ارتباطات نوری کوتاهبرد در شبکههای سازمانی و دیتاسنترها کاربرد دارد.
مشخصات فنی این ترنسیور تعیین میکند که در چه نوع زیرساختی و با چه محدودیتهایی قابل استفاده است. مهمترین ویژگیهای HPE 455883-B21 شامل سرعت انتقال 10Gbps، طول موج 850nm، رابط LC و پشتیبانی از فیبر مالتیمود است.
| مشخصه | مقدار / توضیحات |
|---|---|
| برند | HPE (Hewlett Packard Enterprise) |
| نام محصول | HPE BladeSystem c-Class 10Gb SFP+ SR Transceiver |
| Part Number | 455883-B21 |
| نوع تجهیز | Optical Transceiver |
| Form Factor | SFP+ |
| Data Rate | 10Gbps |
| Ethernet Standard | 10GBASE-SR / IEEE 802.3ae |
| Connector Type | LC |
| Wavelength | 850nm |
| Fiber Type | Multi-Mode Fiber (MMF) |
| Fiber Cable | 62.5/125 یا 50/125 میکرون |
| Maximum Distance | حداکثر 300 متر، وابسته به مشخصات فیبر |
| Duplex Mode | Full-Duplex |
| Typical Power Consumption | 0.6W |
| Maximum Power Consumption | 0.8W |
| Operating Temperature | 0 تا 70 درجه سانتیگراد |
| Operating Humidity | 0 تا 85 درصد، بدون میعان |
| Dimensions | 5.57 × 1.38 × 1.19 سانتیمتر |
| Weight | حدود 20 گرم |
یکی از مهمترین مشخصات این محصول، حداکثر فاصله ارتباطی 300 متر است. بااینحال، این مقدار برای تمام کابلهای مالتیمود یکسان نیست و به قطر هسته فیبر و پهنایباند مودال آن بستگی دارد.
| نوع فیبر | پهنایباند مودال | حداکثر فاصله اعلامشده |
|---|---|---|
| 62.5/125 µm | 160 MHz/km | 26 متر |
| 62.5/125 µm | 200 MHz/km | 33 متر |
| 50/125 µm | 400 MHz/km | 66 متر |
| 50/125 µm | 500 MHz/km | 82 متر |
| 50/125 µm | 2000 MHz/km | 300 متر |
حداکثر برد 300 متر برای فیبر 50/125 میکرون با پهنایباند 2000MHz/km اعلام شده است. بنابراین، صرف مالتیمود بودن کابل برای دستیابی به این فاصله کافی نیست. پیش از خرید، مشخصات OM و پهنایباند فیبر موجود را بررسی کنید.
ارزش اصلی HPE 455883-B21 در ترکیب سرعت 10 گیگابیتی، ارتباط نوری کوتاهبرد و طراحی متناسب با زیرساخت BladeSystem c-Class قرار دارد. این ویژگیها آن را برای سناریوهایی مناسب میکنند که به ارتباط پایدار و استاندارد در فاصلههای محدود نیاز دارند.
پشتیبانی از نرخ انتقال 10Gbps امکان ایجاد لینکهای پرسرعت Ethernet را فراهم میکند. این قابلیت برای اتصال تجهیزات سازگار و انتقال حجم بالای اطلاعات در زیرساختهای سازمانی کاربرد دارد.
استفاده از طول موج 850 نانومتر و فیبر مالتیمود، این ترنسیور را برای ارتباطات کوتاهبرد در دیتاسنترها و اتاقهای سرور مناسب میکند.
فرم فکتور SFP+ امکان استفاده در پورتهای سازگار با این استاندارد را فراهم میکند. این ساختار به توسعه انعطافپذیرتر ارتباطات نوری در تجهیزات شبکه کمک میکند.
مصرف برق معمول 0.6 وات و حداکثر 0.8 وات، از ویژگیهای الکتریکی این ماژول است و به مدیریت مصرف انرژی در تجهیزات شبکه کمک میکند.
این ترنسیور برای ارتباطات Ethernet کوتاهبرد طراحی شده است و در صورت وجود پورتهای سازگار، میتواند در بخشهای مختلف شبکه سازمانی مورد استفاده قرار بگیرد.
نصب یک ترنسیور 10Gbps بهتنهایی سرعت کل شبکه را به 10 گیگابیت بر ثانیه افزایش نمیدهد. کارت شبکه، پورت سوئیچ، کابل فیبر، تنظیمات لینک و تجهیزات میانی نیز باید از این نرخ انتقال پشتیبانی کنند.
انتخاب ترنسیور مناسب فقط بر اساس سرعت انتقال انجام نمیشود. فاصله موردنیاز، نوع کابل، معماری شبکه و سازگاری تجهیزات، معیارهای اصلی برای انتخاب بین SR، LR و DAC هستند.
| معیار | SR | LR | DAC |
|---|---|---|---|
| بستر انتقال | فیبر مالتیمود | فیبر سینگلمود | کابل مسی مستقیم |
| طول موج | 850nm | 1310nm | بدون ارتباط نوری |
| برد HPE 455883-B21 / 455886-B21 | تا 300 متر | تا 10 کیلومتر | وابسته به مدل کابل |
| کاربرد متداول | ارتباطات کوتاهبرد دیتاسنتر | ارتباطات فیبر نوری دوربرد | اتصال نزدیک در رک |
| مناسب برای | مسیرهای کوتاه با MMF | مسیرهای طولانی با SMF | اتصالات مستقیم کوتاه |
ماژول SR با پارت نامبر 455883-B21 برای ارتباطات کوتاهبرد روی فیبر مالتیمود طراحی شده است. در مقابل، مدل HPE BladeSystem c-Class 10Gb SFP+ LR با پارت نامبر 455886-B21 از طول موج 1310 نانومتر و فیبر سینگلمود استفاده میکند و حداکثر فاصله ارتباطی آن به 10 کیلومتر میرسد.
بنابراین، اگر تجهیزات در یک دیتاسنتر یا میان رکهای نزدیک قرار دارند و بستر مالتیمود در دسترس است، SR میتواند انتخاب مناسبی باشد. برای مسیرهای طولانیتر، LR گزینه مرتبطتری است؛ البته باید سازگاری هر دو سمت ارتباط بررسی شود.
تفاوت مهم این دو مدل در نوع فیبر، طول موج و برد انتقال است؛ استفاده از کابل مالتیمود برای LR یا کابل سینگلمود برای SR بدون بررسی مشخصات فنی، انتخاب صحیحی نیست.
برای جلوگیری از ناسازگاری، قطع لینک یا عملکرد نامناسب شبکه، پیش از خرید این ماژول باید مشخصات پورت مقصد و زیرساخت فیبر نوری بهصورت دقیق بررسی شود.
اگرچه این محصول در خانواده ترنسیورهای HPE قرار دارد، اما نباید سازگاری آن را با تمام سوئیچها و سرورهای HPE قطعی فرض کرد. پشتیبانی از پارت نامبر 455883-B21 باید بر اساس مدل دقیق دستگاه، نوع کارت شبکه یا ماژول سوئیچ، نسل سختافزار و نسخه Firmware بررسی شود.
همچنین باید اطمینان حاصل شود که پورت موردنظر از SFP+ و استاندارد 10GBASE-SR پشتیبانی میکند. وجود درگاه فیزیکی مشابه بهتنهایی به معنای سازگاری کامل نیست.
این ماژول برای فیبر مالتیمود طراحی شده است و استفاده از کابل متناسب با مشخصات نوری آن ضروری است. نوع فیبر، قطر هسته، پهنایباند مودال و طول مسیر باید پیش از نصب مشخص شوند.
نکته مهم دیگر، نوع پرداخت سطح کانکتور است. طبق مشخصات HPE، برای Patch Cordهای فیبر نوری استفاده از کانکتورهای UPC توصیه شده و کانکتورهای APC برای این محصول توصیه نمیشوند.
پارت نامبر 455883-B21 شناسه محصول موردنظر را مشخص میکند، اما درج این شماره بهتنهایی تضمینکننده اصالت کالا نیست. هنگام خرید تجهیزات سازمانی، وضعیت کالا، برچسب محصول، بستهبندی، اطلاعات تأمینکننده و امکان رهگیری قطعه باید بررسی شوند.
انتخاب یک ترنسیور مناسب بخشی از فرآیند طراحی و توسعه زیرساخت شبکه است. برای بررسی سایر تجهیزات HPE، قطعات جانبی و نیازهای پشتیبانی، منابع مرتبط زیر میتوانند مسیر انتخاب را کاملتر کنند.
اهمیت انتخاب صحیح NIC در کارایی شبکه دیتاسنتر
آشنایی با نقش کارت شبکه در عملکرد زیرساخت و ارتباط آن با تجهیزات ارتباطی، به انتخاب دقیقتر اجزای شبکه کمک میکند.
خدمات گارانتی و پشتیبانی تجهیزات آکو
برای بررسی وضعیت تجهیزات، تأمین قطعات جایگزین و دریافت راهنمایی درباره نگهداری و پشتیبانی سختافزارهای سازمانی میتوانید از خدمات تخصصی آکو استفاده کنید.
ماژول HPE BLc 10G SFP+ SR Transceiver P/N: 455883-B21 یک ترنسیور 10 گیگابیتی مبتنی بر استاندارد 10GBASE-SR است که با طول موج 850 نانومتر و فیبر نوری مالتیمود، برای ارتباطات کوتاهبرد در زیرساختهای سازگار با HPE BladeSystem c-Class طراحی شده است.
پشتیبانی از سرعت 10Gbps، رابط SFP+، کانکتور LC و برد حداکثر 300 متر، مهمترین مشخصات این محصول هستند. بااینحال، دستیابی به حداکثر فاصله انتقال به نوع فیبر و پهنایباند مودال آن وابسته است.
در نهایت، انتخاب این ماژول زمانی منطقی است که پورت مقصد، نوع فیبر و فاصله ارتباطی با مشخصات آن تطابق داشته باشند. بررسی دقیق پارت نامبر و سازگاری سختافزاری نیز از هزینههای ناشی از انتخاب اشتباه جلوگیری میکند.
این ماژول از استاندارد 10GBASE-SR پشتیبانی میکند و نرخ انتقال داده آن 10 گیگابیت بر ثانیه (10Gbps) است.
حداکثر فاصله اعلامشده برای این محصول 300 متر است. این فاصله با فیبر مالتیمود 50/125 میکرون و پهنایباند 2000MHz/km قابل دستیابی است. برای سایر مشخصات فیبر، فاصله مجاز کمتر خواهد بود.
خیر. این مدل یک ترنسیور SR با طول موج 850 نانومتر است و برای فیبر مالتیمود طراحی شده است. برای ارتباطات 10 گیگابیتی روی فیبر سینگلمود، باید از ترنسیور LR سازگار مانند HPE 455886-B21 استفاده شود.
مدل 455883-B21 از نوع SR بوده و با فیبر مالتیمود و طول موج 850 نانومتر تا 300 متر ارتباط برقرار میکند. مدل 455886-B21 از نوع LR است و با فیبر سینگلمود، طول موج 1310 نانومتر و برد حداکثر 10 کیلومتر کار میکند.
خیر. سازگاری باید بر اساس مدل سوئیچ، نوع پورت، نسل سختافزار و نسخه نرمافزاری بررسی شود. داشتن پورت SFP+ بهتنهایی تضمینکننده پشتیبانی از این پارت نامبر نیست.
پارت نامبر 455883-B21، پشتیبانی پورت از 10GBASE-SR، نوع فیبر مالتیمود، طول مسیر، نوع کانکتور LC و سازگاری تجهیزات دو سمت لینک از مهمترین مواردی هستند که باید پیش از خرید بررسی شوند.
برای تأمین ماژول فیبر نوری HPE 455883-B21، بررسی سازگاری با تجهیزات شبکه، دریافت مشخصات فنی و استعلام قیمت، با کارشناسان آکو در ارتباط باشید. پیش از ثبت سفارش میتوانید مدل دقیق تجهیزات و مشخصات زیرساخت فیبر نوری خود را برای بررسی تخصصی ارائه کنید.
